Napięcie elektryczne to jedna z tych wielkości, które warto rozumieć nie tylko z lekcji fizyki, ale też przy każdej rozmowie o akumulatorze, alternatorze czy elektronice w aucie. Najprostszy wzór na napięcie to U = W/q, czyli praca wykonana przy przenoszeniu ładunku podzielona przez ten ładunek. W praktyce pokazuję też, kiedy lepiej użyć prawa Ohma, jak czytać jednostki i jak przełożyć to na pomiary w samochodzie.
Najkrócej, napięcie mówi ile energii przypada na ładunek i gdzie szukać problemu w obwodzie
- Definicja napięcia to zależność U = W/q.
- Jednostką jest wolt, a 1 V = 1 J/C.
- Prawo Ohma U = I R jest wygodniejsze, gdy znasz prąd i opór.
- W aucie napięcie pomaga ocenić akumulator, ładowanie i spadki na przewodach.
- Samo wskazanie w voltach nie wystarczy, jeśli nie sprawdzisz obciążenia.
Czym jest napięcie i co opisuje zależność U = W/q
Napięcie to różnica potencjałów elektrycznych między dwoma punktami. Najprościej mówiąc, pokazuje, ile pracy trzeba wykonać, aby przenieść określony ładunek z jednego punktu do drugiego. Dlatego w fizyce napięcie nie jest „siłą prądu”, tylko miarą energii przypadającej na jednostkę ładunku.
Jeżeli do przeniesienia ładunku 1 C potrzeba 1 J pracy, mamy 1 V. Jeżeli tej samej pracy towarzyszy większy ładunek, napięcie rośnie. To właśnie dlatego ten zapis jest tak wygodny: daje jasny związek między energią a ładunkiem, bez mieszania pojęć, które początkujący często wrzucają do jednego worka.
| Symbol | Znaczenie | Jednostka |
|---|---|---|
| U | napięcie | V |
| W | praca lub energia przekazana ładunkowi | J |
| q | ładunek elektryczny | C |
Przykład jest bardzo prosty: jeśli praca wynosi 18 J, a ładunek 3 C, napięcie to 6 V. Taki zapis dobrze porządkuje myślenie, a kiedy już go opanujesz, naturalnie przejdziesz do symboli i jednostek, bo tam zwykle zaczynają się drobne pomyłki.
Jak czytać symbole i jednostki bez zgadywania
W praktyce najwięcej błędów nie wynika z samej fizyki, tylko z nieuważnego odczytu danych. Wolt oznaczamy literą V, kulomb literą C, a dżul literą J. Warto też pamiętać o przedrostkach: miliwolt to 0,001 V, a kilowolt to 1000 V. To drobiazg, ale w zadaniach i pomiarach potrafi zmienić wynik o trzy rzędy wielkości.
| Jednostka | Co oznacza | Jak ją czytać |
|---|---|---|
| V | wolt | podstawowa jednostka napięcia |
| mV | miliwolt | tysięczna część wolta |
| kV | kilowolt | 1000 voltów |
| J | dżul | jednostka pracy i energii |
| C | kulomb | jednostka ładunku elektrycznego |
Jeśli w zadaniu pojawia się 500 mV, nie jest to 500 V, tylko 0,5 V. Taki szczegół brzmi banalnie, ale właśnie na nim najczęściej wykładają się osoby, które próbują liczyć „na oko”. Kiedy to już jasne, sensowniejsze staje się pytanie, którego wzoru użyć w obwodzie.

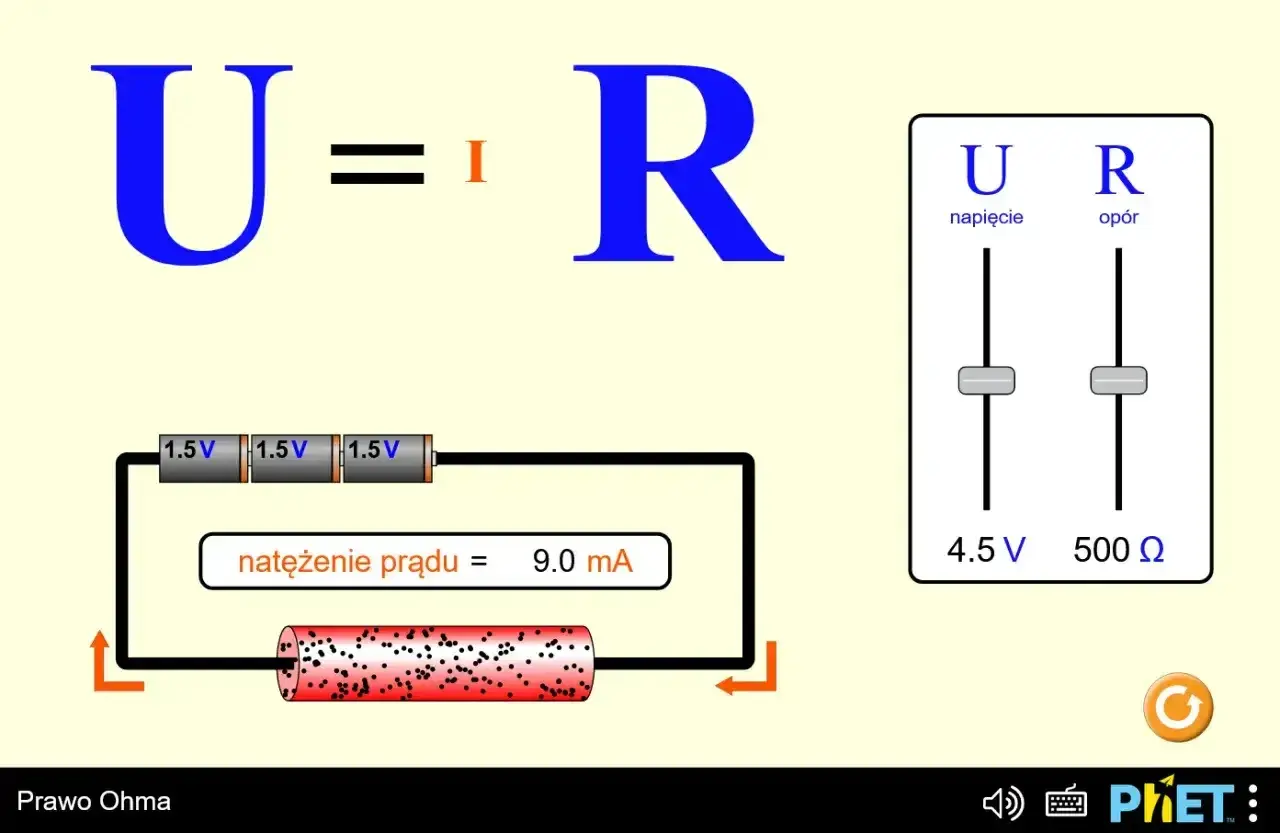

Kiedy lepiej użyć prawa Ohma niż definicji napięcia
Ja najczęściej tłumaczę to tak: U = W/q opisuje definicję napięcia, a U = I R pomaga liczyć napięcie w obwodzie, gdy znasz natężenie prądu i opór. Oba zapisy są poprawne, ale odpowiadają na inne pytania. Pierwszy mówi, czym napięcie jest. Drugi mówi, jak zachowuje się w przewodniku lub elemencie obwodu.
| Wzór | Co opisuje | Kiedy jest najwygodniejszy | Prosty przykład użycia |
|---|---|---|---|
| U = W/q | definicję napięcia | gdy znasz pracę i ładunek | zadanie z energią i ładunkiem |
| U = I R | zależność napięcia od prądu i oporu | gdy liczysz obwód elektryczny | sprawdzenie spadku napięcia na przewodzie |
W obwodach samochodowych właśnie ten drugi zapis bywa praktyczniejszy. Jeśli znasz opór elementu i prąd, od razu liczysz napięcie bez wracania do pracy wykonanej nad ładunkiem. To ważne, bo w aucie liczy się nie tylko teoria, ale też szybka diagnoza: czy problem jest w zasilaniu, przewodzie, masie, czy w samym odbiorniku. Właśnie dlatego przechodzę teraz do pomiaru w realnym samochodzie.

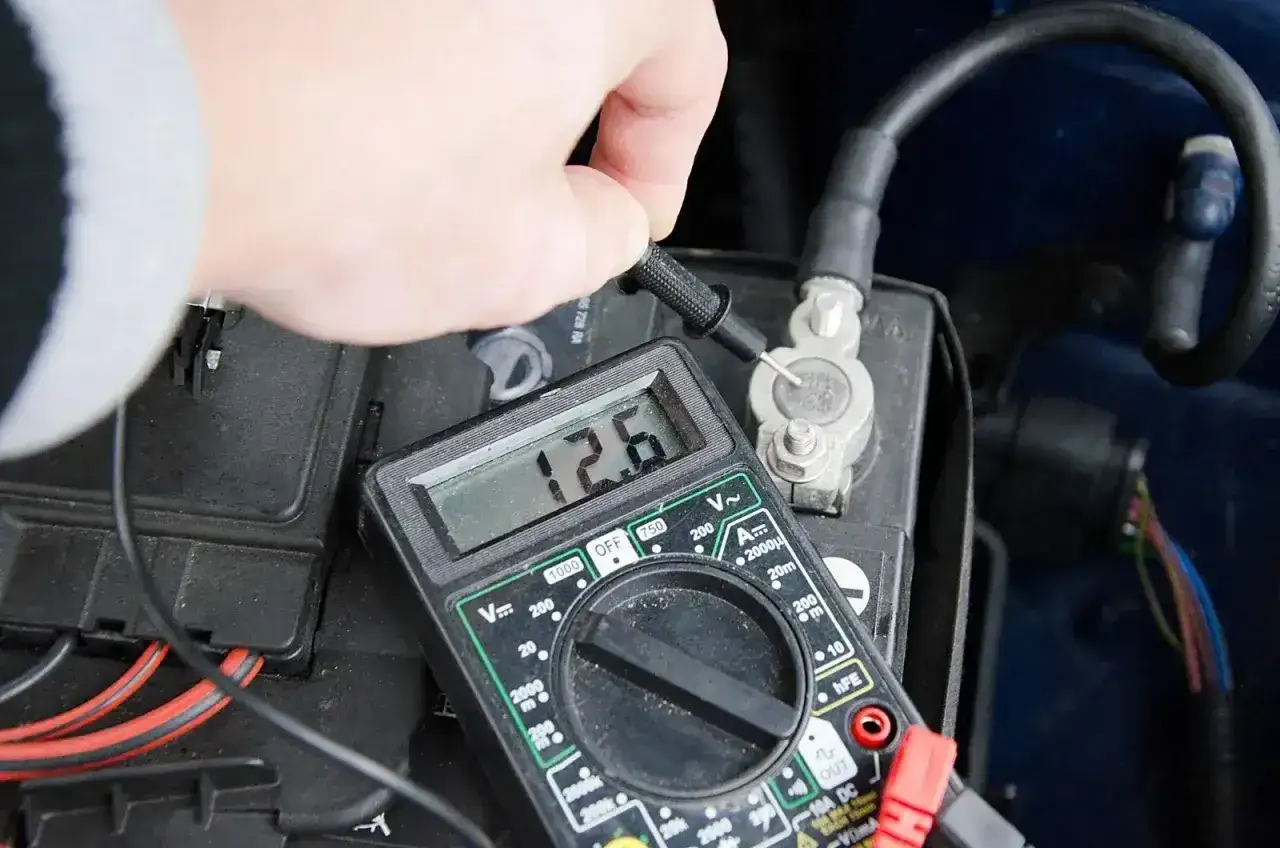

Jak sprawdzić napięcie w samochodzie multimetrem
W samochodzie napięcie przestaje być abstrakcją, a zaczyna mówić o stanie akumulatora, jakości ładowania i spadkach na przewodach. W instalacjach osobowych spotkasz przede wszystkim układy 12 V, w łagodnych hybrydach 48 V, a w autach elektrycznych także architekturę 400 V lub 800 V. Nominalna wartość to jednak dopiero punkt wyjścia, nie pełna diagnoza.
| Układ | Typowe napięcie nominalne | Co to oznacza w praktyce |
|---|---|---|
| Klasyczne auto | 12 V | standardowa instalacja niskonapięciowa |
| Mild hybrid | 48 V | więcej mocy dla osprzętu i odzysku energii |
| Auto elektryczne | 400 V / 800 V | wysokonapięciowy tor trakcyjny |
- Ustaw miernik na pomiar napięcia stałego, czyli DC, i wybierz zakres wyższy niż spodziewany wynik.
- Czarną sondę podłącz do gniazda COM, czerwoną do wejścia oznaczonego V.
- Przyłóż sondy do biegunów akumulatora lub punktów pomiarowych zgodnie z instrukcją auta.
- Odczytaj wynik przy wyłączonym silniku, a potem po uruchomieniu, żeby zobaczyć różnicę pod obciążeniem.
- Jeśli chcesz sprawdzić spadki napięcia, mierz na klemach i końcówkach przewodów, a nie tylko „gdzieś w okolicy”.
W praktyce liczy się nie tylko sam odczyt, ale też to, kiedy go robisz. Akumulator może chwilowo pokazywać poprawną wartość, a mimo to słabo radzić sobie przy rozruchu. Dlatego pomiar trzeba czytać razem z objawami auta, a nie w oderwaniu od nich.
Najczęstsze błędy przy obliczeniach i pomiarach
Najwięcej problemów widzę w czterech miejscach. Po pierwsze, napięcie bywa mylone z natężeniem prądu, choć to zupełnie inne wielkości. Po drugie, łatwo pomylić miliwolty z woltami albo miliampery z amperami. Po trzecie, wiele osób patrzy tylko na wynik bez obciążenia, a po czwarte, ufa jednemu pomiarowi, jakby był niepodważalny.
- Pomylenie napięcia z prądem - V i A nie oznaczają tego samego, nawet jeśli w obwodzie występują obok siebie.
- Ignorowanie przedrostków - 300 mV to nie 300 V, tylko 0,3 V.
- Pomiar na słabych stykach - zaśniedziałe klemy potrafią zafałszować wynik bardziej, niż wielu kierowców zakłada.
- Brak sprawdzenia pod obciążeniem - napięcie spoczynkowe nie mówi wszystkiego o kondycji akumulatora.
Jeśli mam doradzić jedną rzecz, to tę: przed wymianą części sprawdź najpierw połączenia, punkty masowe i spadki napięcia. Czasem problem nie leży w akumulatorze, tylko w miejscu, które wygląda niewinnie, a w praktyce robi największą różnicę. I właśnie dlatego samo napięcie trzeba traktować jako punkt wyjścia, a nie pełną diagnozę.
Dlaczego samo napięcie nie wystarcza do oceny instalacji
Napięcie mówi, jaka różnica potencjałów występuje między punktami obwodu, ale nie pokazuje jeszcze, ile prądu popłynie i czy układ wytrzyma obciążenie. Dwa akumulatory mogą dać bardzo podobny odczyt w voltach, a tylko jeden będzie nadawał się do pracy pod rozrusznikiem. To właśnie dlatego w diagnostyce trzeba patrzeć szerzej: na natężenie, opór, spadki napięcia i temperaturę.
W samochodach spalinowych i elektrycznych ta zasada działa tak samo, tylko konsekwencje są inne. W aucie z klasyczną instalacją 12 V zły styk potrafi unieruchomić rozruch. W samochodzie elektrycznym napięcie wysokiego układu jest tylko jednym z parametrów, a realny stan pracy ocenia się jeszcze przez sterowanie baterią, przepływ energii i zabezpieczenia systemu. Dlatego ja zawsze zaczynam od napięcia, ale na nim nie kończę.
Jeżeli chcesz zapamiętać tylko jedną rzecz, nie myl napięcia z prądem: napięcie pokazuje różnicę potencjałów, a dopiero pozostałe parametry mówią, czy instalacja działa poprawnie. W praktyce samochodowej to dokładnie ten detal decyduje, czy diagnoza będzie trafiona, czy tylko pozornie logiczna.
