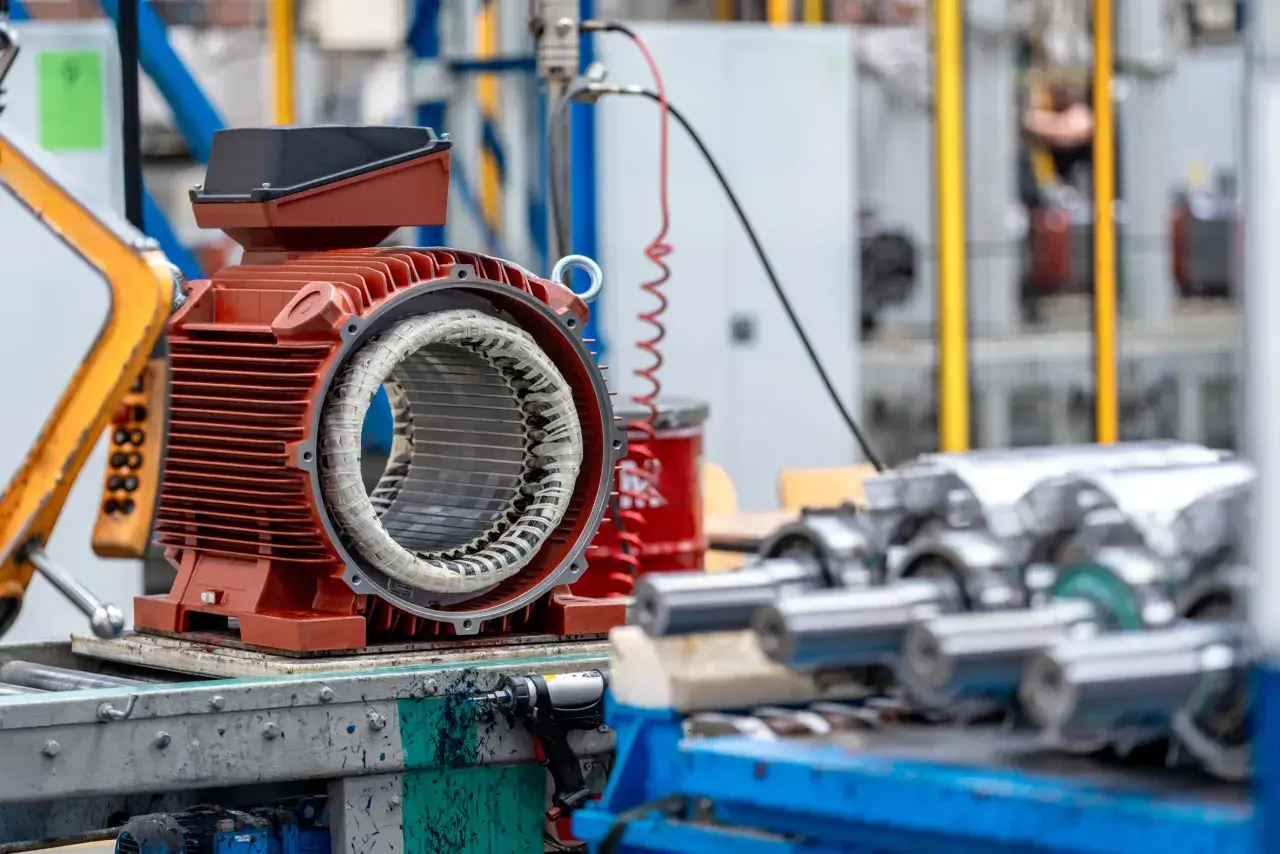

W warsztacie, w samochodowych układach pomocniczych i przy doborze napędu do maszyny najczęściej nie brakuje samego silnika, tylko pewności, czy jego parametry naprawdę wystarczą. Ja zawsze zaczynam od rozdzielenia mocy pobieranej z sieci, mocy na wale i mocy znamionowej, bo bez tego łatwo policzyć coś poprawnie matematycznie, ale błędnie praktycznie. Poniżej pokazuję, jak obliczyć moc silnika elektrycznego z danych elektrycznych, z momentu obrotowego oraz jak czytać tabliczkę znamionową bez zgadywania.
Najważniejsze wnioski na start
- Sam iloczyn napięcia i prądu nie wystarcza - trzeba uwzględnić współczynnik mocy, a przy mocy na wale także sprawność.
- W silniku jednofazowym bazowy wzór to P = U · I · cosφ, a w trójfazowym dochodzi czynnik √3.
- Jeśli znasz moment obrotowy i obroty, moc policzysz szybciej ze wzoru P = M · n / 9550.
- Na tabliczce znamionowej najważniejsze są: U, I, cosφ, η, n i moc znamionowa w kW.
- Moc pobierana z sieci i moc mechaniczna na wale to nie to samo, więc wynik trzeba interpretować ostrożnie.
Najpierw ustal, jaką moc chcesz policzyć
To jest punkt, w którym najczęściej pojawia się chaos. W praktyce rozróżniam trzy wielkości: moc pobieraną z sieci, moc mechaniczną oddawaną na wał oraz moc znamionową podawaną przez producenta. Jeśli tego nie rozdzielisz, możesz dostać wynik, który wygląda sensownie, ale w rzeczywistości nie pasuje do silnika ani do obciążenia.
| Rodzaj mocy | Co oznacza | Do czego się przydaje |
|---|---|---|
| Moc pobierana z sieci | Energia elektryczna, którą silnik pobiera w czasie pracy | Ocena obciążenia instalacji i zabezpieczeń |
| Moc mechaniczna na wale | Realna moc przekazywana na obciążenie | Dobór napędu, przekładni, pompy, wentylatora lub osprzętu |
| Moc znamionowa | Wartość deklarowana przez producenta dla warunków znamionowych | Porównanie z tabliczką i katalogiem silnika |
Najważniejsza praktyczna zasada: na tabliczce znamionowej wartość w kW zwykle oznacza moc mechaniczną na wale, a nie pobór z gniazdka. To właśnie ten szczegół decyduje, czy dobierasz napęd dobrze, czy tylko „na oko”. Kiedy już wiesz, którą moc liczysz, można przejść do najprostszych wzorów z napięciem i prądem.
Policz moc z napięcia, prądu i cosφ
Jeśli masz napięcie, natężenie prądu i współczynnik mocy, dostajesz najszybszą drogę do wyniku. Warto tylko pamiętać, że ten rachunek pokazuje najpierw moc pobieraną z sieci, a dopiero po uwzględnieniu sprawności można oszacować moc mechaniczną na wale.
Silnik jednofazowy
Moc pobierana:
$$P_1 = U \cdot I \cdot \cos(\varphi)$$
Moc mechaniczna na wale:
$$P_2 = P_1 \cdot \eta$$
W tym układzie U to napięcie w woltach, I to prąd w amperach, cosφ to współczynnik mocy, a η to sprawność. Jeżeli chcesz policzyć moc wyjściową, sama wartość U · I jest za wysoka, bo nie uwzględnia strat w silniku.
Przeczytaj również: Uszkodzona cewka zapłonowa - objawy i jak ją sprawdzić przed wymianą?
Silnik trójfazowy
Moc pobierana:
$$P_1 = \sqrt{3} \cdot U \cdot I \cdot \cos(\varphi)$$
Moc mechaniczna na wale:
$$P_2 = P_1 \cdot \eta$$
W silniku trójfazowym pojawia się czynnik √3, bo liczysz z wartości liniowych. W praktyce najczęściej spotkasz napięcie 400 V, a na tabliczce również prąd znamionowy i współczynnik mocy. Ja traktuję ten wzór jako dobry punkt wyjścia, ale nie jako wyrocznię, bo bez sprawności wynik nadal będzie zawyżony.
| Dane, które masz | Wzór | Co otrzymujesz |
|---|---|---|
| U, I, cosφ | P = U · I · cosφ | Moc pobieraną z sieci |
| U, I, cosφ, η | P = U · I · cosφ · η | Przybliżoną moc na wale |
| U, I, cosφ, η, układ 3-fazowy | P = √3 · U · I · cosφ · η | Przybliżoną moc mechaniczną silnika trójfazowego |
Jeśli chcesz poruszać się szybko, zapamiętaj jedno: bez cosφ i η wynik prawie zawsze wyjdzie zbyt optymistyczny. Gdy jednak znasz moment obrotowy, da się policzyć moc jeszcze szybciej i zwykle dokładniej.
Gdy znasz moment obrotowy, użyj prostszego wzoru
To mój ulubiony wariant, bo od razu pokazuje związek między siłą napędu a jego obrotami. Moc mechaniczna zależy tu bezpośrednio od momentu obrotowego i prędkości wału, a sama matematyka jest bardzo prosta:
$$P = \frac{M \cdot n}{9550}$$
gdzie P to moc w kilowatach, M to moment obrotowy w niutonometrach, a n to prędkość obrotowa w obr/min. Stała 9550 wynika tylko z przeliczenia jednostek, więc nie ma w niej żadnej magii - to po prostu skrót, który oszczędza liczenia. W starszych opracowaniach spotkasz też wersję dla koni mechanicznych:
$$N = \frac{M \cdot n}{716{,}2}$$
W tym przypadku N oznacza moc w KM, a moment bywa podawany w starszej jednostce kilogramometra. To dziś rzadziej spotykany zapis, ale nadal warto go znać, bo stare dokumentacje techniczne i katalogi potrafią go używać. Przy okazji pamiętaj, że w silnikach asynchronicznych obroty znamionowe są zwykle niższe niż synchroniczne - poślizg jest normalny, a nie jest objawem błędu.
Przykład jest bardzo prosty: jeśli silnik ma 50 Nm i pracuje z prędkością 1450 obr/min, to:
$$P = \frac{50 \cdot 1450}{9550} \approx 7{,}6 \text{ kW}$$
To już wartość, którą łatwo porównać z tabliczką znamionową albo z wymaganiami urządzenia. W praktyce jednak najczęściej i tak zaczyna się od danych z tabliczki, bo tam są wszystkie potrzebne parametry w jednym miejscu.
Tabliczka znamionowa mówi więcej niż sama moc
Jeśli masz silnik przed sobą, tabliczka znamionowa jest najszybszym źródłem informacji. To z niej odczytasz nie tylko moc znamionową, ale też napięcie, prąd, cosφ, sprawność i prędkość obrotową. Nie zakładaj, że każdy zapis oznacza to samo w każdym modelu - producenci często podają kilka wartości zależnych od sposobu połączenia uzwojeń.
| Oznaczenie | Znaczenie | Po co ci to |
|---|---|---|
| Pn | Moc znamionowa silnika | Porównanie z wymaganym obciążeniem |
| U | Napięcie znamionowe | Sprawdzenie zgodności z instalacją |
| I | Prąd znamionowy | Ocena obciążenia elektrycznego |
| cosφ | Współczynnik mocy | Obliczenie mocy pobieranej z sieci |
| η | Sprawność | Przeliczenie mocy wejściowej na moc na wale |
| n | Prędkość obrotowa | Policzenie mocy z momentu obrotowego |
Jeśli na tabliczce widzisz zapis typu 400/690 V albo oznaczenie Y/Δ, nie ignoruj go. To informacja o sposobie połączenia uzwojeń, a zły odczyt w tym miejscu potrafi całkowicie zepsuć obliczenie. W praktyce przy silnikach trójfazowych bardzo często spotyka się też dwie wartości prądu - i nie wolno ich mieszać, bo odnoszą się do różnych układów pracy. Na tym etapie łatwo już przejść od teorii do liczb, więc policzmy kilka przykładów krok po kroku.
Trzy przykłady obliczeń, które możesz powtórzyć
-
Silnik jednofazowy 230 V, 6 A, cosφ = 0,8, η = 0,75
Moc pobierana z sieci wynosi:
$$P_1 = 230 \cdot 6 \cdot 0{,}8 = 1104 \text{ W}$$
Moc mechaniczna na wale to:
$$P_2 = 1104 \cdot 0{,}75 = 828 \text{ W} \approx 0{,}83 \text{ kW}$$
Tu dobrze widać, dlaczego samo 230 · 6 dawałoby mylący wynik. Bez cosφ i sprawności wychodzi liczba, która wygląda lepiej niż rzeczywistość.
-
Silnik trójfazowy 400 V, 14,6 A, cosφ = 0,85, η = 0,87
Moc pobierana z sieci:
$$P_1 = \sqrt{3} \cdot 400 \cdot 14{,}6 \cdot 0{,}85 \approx 8594 \text{ W}$$
Moc na wale:
$$P_2 = 8594 \cdot 0{,}87 \approx 7477 \text{ W} \approx 7{,}5 \text{ kW}$$
To bardzo dobry przykład praktyczny, bo wynik zgadza się z typową mocą znamionową spotykaną na tabliczce. Właśnie tak sprawdza się, czy dane katalogowe są spójne.
-
Moment 50 Nm, prędkość 1450 obr/min
Liczenie jest jeszcze prostsze:
$$P = \frac{50 \cdot 1450}{9550} \approx 7{,}6 \text{ kW}$$
Ten wariant jest szczególnie użyteczny, gdy silnik pracuje z przekładnią albo gdy znasz moment z pomiaru. Dla mnie to też najlepszy sposób na szybkie sprawdzenie, czy napęd nie jest przewymiarowany albo zbyt słaby.
Po takich przykładach łatwo zobaczyć, gdzie najczęściej pojawiają się pomyłki. I właśnie one potrafią najbardziej zniekształcić wynik, nawet jeśli sam wzór był użyty poprawnie.
Najczęstsze błędy, przez które wynik się rozjeżdża
- Pominięcie cosφ - samo U · I zwykle zawyża wynik, bo nie uwzględnia przesunięcia fazowego.
- Mieszanie mocy wejściowej z wyjściową - pobór z sieci to nie to samo co moc na wale.
- Wzięcie prądu rozruchowego zamiast znamionowego - rozruch trwa krótko, a do obliczeń potrzebujesz danych dla pracy ustalonej.
- Mylenie połączenia gwiazda i trójkąt - przy silnikach 400/690 V trzeba czytać tabliczkę bardzo dokładnie.
- Ignorowanie sprawności - bez η wynik bywa zbyt wysoki o kilkanaście procent, a czasem więcej.
- Złe jednostki - Nm to nie to samo co kgm, a obr/min to nie rad/s.
Jeśli różnica między obliczeniem a tabliczką mieści się w kilku procentach, zwykle nie ma powodu do paniki. Gdy rozjazd robi się dwucyfrowy, najczęściej problem leży w danych wejściowych, a nie w samym wzorze. Dlatego przed uznaniem wyniku za ostateczny warto przejść przez krótki zestaw kontrolny.
Co sprawdzić, zanim uznasz wynik za gotowy
Ja przed finalnym porównaniem zawsze sprawdzam cztery rzeczy: czy to silnik jednofazowy czy trójfazowy, czy liczę moc pobieraną czy mechaniczną, czy dane pochodzą z pracy znamionowej oraz czy napięcie i prąd odnoszą się do tego samego układu połączeń. To szybki filtr, który oszczędza sporo nerwów przy doborze napędu do auta, osprzętu warsztatowego albo maszyny pomocniczej.
- Jeśli silnik pracuje ciągle, porównuj go z mocą znamionową, a nie z chwilowym „wrażeniem” z testu.
- Jeśli praca jest przerywana, zwróć uwagę na cykl pracy i chłodzenie, bo moc chwilowa nie mówi wszystkiego.
- Jeśli napęd ma trudny rozruch, zostaw 10-20% zapasu zamiast dobierać silnik na styk.
- Jeśli tabliczka podaje dwa napięcia, zawsze wybieraj wartości zgodne z realnym sposobem podłączenia.
W praktyce to wystarczy, żeby obliczenie nie było zgadywaniem, tylko sensowną weryfikacją danych. Gdy trzymasz się właściwego wzoru, pilnujesz jednostek i rozumiesz różnicę między mocą na wejściu a mocą na wale, dobór silnika staje się znacznie prostszy i po prostu bardziej wiarygodny.
