Sprawdzanie silnika trójfazowego jest kluczowym krokiem w zapewnieniu jego prawidłowego działania i uniknięciu kosztownych usterek. Właściwa diagnostyka obejmuje wizualne, elektryczne i mechaniczne aspekty, które należy dokładnie przeanalizować. Pierwszym krokiem jest przeprowadzenie wizualnej inspekcji, podczas której należy zwrócić uwagę na stan obudowy, przewodów oraz złączy. Następnie wykonuje się pomiary elektryczne, takie jak rezystancja uzwojeń i izolacji, które dostarczają cennych informacji o kondycji silnika.
W dalszej kolejności, analiza wyników pomiarów oraz ocena stanu mechanicznego silnika, w tym łożysk i wirnika, są niezbędne dla długowieczności urządzenia. Dzięki tym krokom można zidentyfikować potencjalne problemy, zanim staną się poważnymi awariami, co pozwala zaoszczędzić czas i pieniądze.
Kluczowe informacje:- Wizualna inspekcja silnika trójfazowego obejmuje sprawdzenie obudowy, przewodów i złączy.
- Pomiary rezystancji uzwojeń powinny wykazywać podobne wartości, a ich różnice mogą wskazywać na uszkodzenia.
- Badanie izolacji silnika jest kluczowe; wartości poniżej 1 megaoma mogą sugerować problemy z izolacją.
- Pomiar prądu w fazach pozwala na ocenę równowagi obciążenia; różnice nie powinny przekraczać 10%.
- Ocena stanu mechanicznego, w tym łożysk i wirnika, jest niezbędna dla zapobiegania awariom.
Jak przeprowadzić wizualną inspekcję silnika trójfazowego dla bezpieczeństwa
Wizualna inspekcja silnika trójfazowego jest kluczowym krokiem w zapewnieniu jego bezpieczeństwa i prawidłowego działania. Przed przystąpieniem do jakichkolwiek pomiarów elektrycznych, warto dokładnie sprawdzić stan zewnętrzny silnika. Inspekcja powinna obejmować zarówno obudowę, jak i wszystkie widoczne elementy, aby zidentyfikować ewentualne uszkodzenia, które mogą wpłynąć na jego wydajność.
Podczas wizualnej inspekcji należy zwrócić uwagę na pęknięcia, rdzę i inne uszkodzenia mechaniczne. Regularne sprawdzanie silnika pozwala na wczesne wykrycie problemów, co może zapobiec poważniejszym awariom. Oprócz tego, istotne jest, aby upewnić się, że wentylator chłodzący oraz otwory wentylacyjne są czyste i drożne, co ma kluczowe znaczenie dla efektywności chłodzenia silnika.
Co sprawdzić podczas oględzin obudowy silnika trójfazowego
Podczas oględzin obudowy silnika trójfazowego należy zwrócić szczególną uwagę na widoczne uszkodzenia. Pęknięcia w obudowie mogą prowadzić do dalszych problemów, takich jak wnikanie zanieczyszczeń czy wilgoci. Rdzewienie to kolejny sygnał ostrzegawczy, który może wskazywać na nieprawidłowe warunki pracy lub niewłaściwe zabezpieczenia przed korozją.
- Sprawdź, czy na obudowie nie ma pęknięć lub wgnieceń.
- Poszukaj oznak rdzy, które mogą świadczyć o korozji.
- Upewnij się, że tabliczka znamionowa jest czytelna i dobrze przymocowana.
Jak ocenić stan przewodów i złączy w silniku 3-fazowym
Aby prawidłowo ocenić stan przewodów i złączy w silniku 3-fazowym, należy przeprowadzić dokładną wizualną inspekcję. Wizualne oznaki przegrzania to jeden z kluczowych sygnałów, na które należy zwrócić uwagę. Sprawdź, czy na przewodach nie ma odbarwień, spalenizny lub stopionych miejsc, co może wskazywać na nadmierne nagrzewanie się. Ponadto, luźne złącza mogą prowadzić do nieprawidłowego działania silnika, dlatego warto upewnić się, że wszystkie połączenia są stabilne i dobrze zamocowane.
Podczas inspekcji zwróć również uwagę na stan izolacji przewodów. Jeśli izolacja jest uszkodzona lub pęknięta, może to prowadzić do zwarcia lub innych problemów elektrycznych. Warto także sprawdzić, czy przewody nie są narażone na działanie czynników zewnętrznych, takich jak wilgoć czy chemikalia, które mogą wpłynąć na ich trwałość. Regularne kontrole stanu przewodów i złączy są kluczowe dla zapobiegania awariom i zapewnienia prawidłowego działania silnika trójfazowego.
Kluczowe pomiary elektryczne silnika trójfazowego dla diagnostyki
Diagnostyka silnika trójfazowego wymaga przeprowadzenia kilku kluczowych pomiarów elektrycznych, które pozwalają ocenić jego stan. Pomiary te obejmują m.in. testy rezystancji uzwojeń oraz badania izolacji. Regularne wykonywanie tych testów jest niezbędne, aby zidentyfikować potencjalne problemy, zanim przerodzą się w poważne awarie. Warto pamiętać, że wartości rezystancji powinny być podobne dla wszystkich uzwojeń; znaczne różnice mogą świadczyć o uszkodzeniach.
Czytaj więcej: Kia Ceed jaki silnik wybrać, aby uniknąć kosztownych błędów?
Badanie izolacji jest kolejnym istotnym krokiem w procesie diagnostyki. W tym przypadku używa się miernika izolacji, który pozwala na ocenę stanu izolacji uzwojeń. Prawidłowa wartość rezystancji izolacji powinna wynosić co najmniej 1 megaom na każdy 1 kV napięcia znamionowego silnika. Niskie wartości mogą sugerować problemy z wilgocią lub uszkodzeniem izolacji, co wymaga natychmiastowej interwencji. Przeprowadzenie tych pomiarów pozwala na wczesne wykrycie usterek i zwiększa bezpieczeństwo eksploatacji silnika.
Jak zmierzyć rezystancję uzwojeń silnika trójfazowego

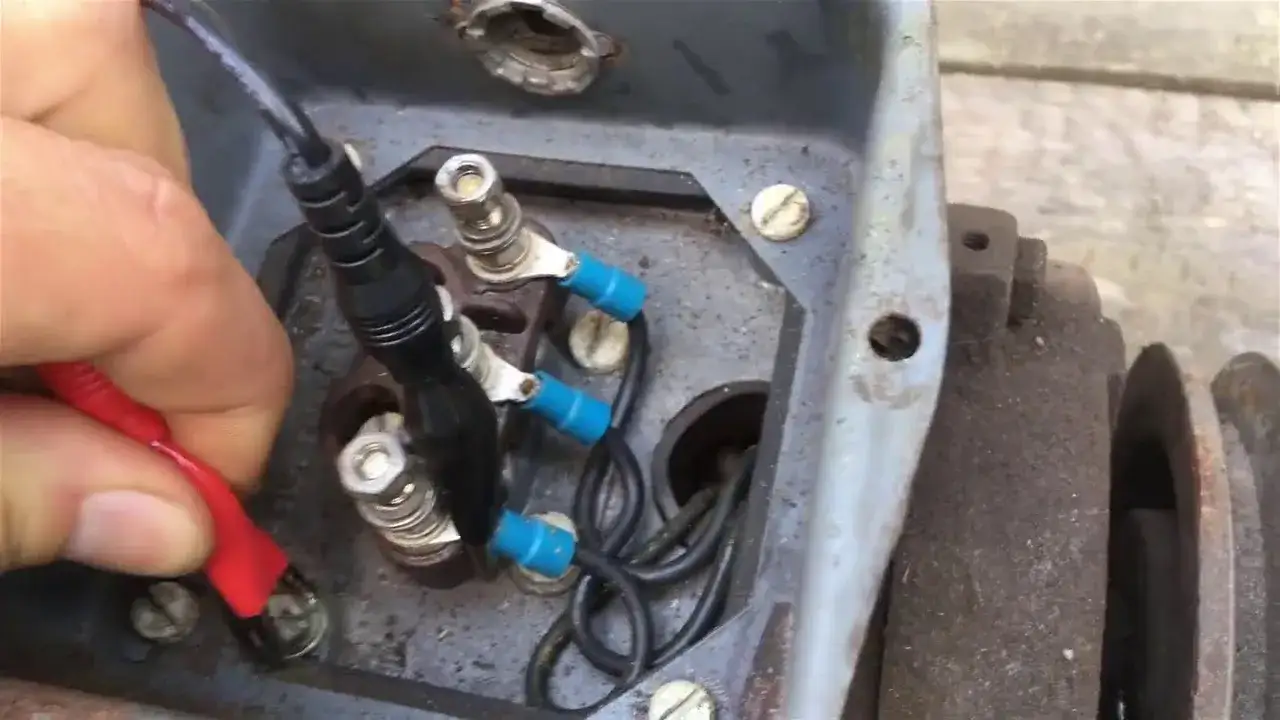

Aby zmierzyć rezystancję uzwojeń w silniku trójfazowym, potrzebny będzie multimetr ustawiony na pomiar oporu. Przed rozpoczęciem pomiarów upewnij się, że silnik jest odłączony od zasilania, aby zapewnić bezpieczeństwo. Następnie, podłącz końcówki multimetru do odpowiednich zacisków uzwojeń, pamiętając, aby zmierzyć rezystancję dla każdego uzwojenia osobno. Typowe wartości rezystancji dla uzwojeń silnika trójfazowego powinny wynosić poniżej 1 oma, a wartości dla wszystkich trzech uzwojeń powinny być zbliżone do siebie.
W przypadku, gdy jedna z wartości jest znacznie wyższa lub niższa od pozostałych, może to sugerować uszkodzenie, takie jak przerwa w obwodzie lub zwarcie między zwojami. Po zakończeniu pomiarów, warto zapisać wyniki, aby móc je później porównać z danymi znamionowymi podanymi na tabliczce silnika. Regularne sprawdzanie rezystancji uzwojeń jest kluczowe dla utrzymania silnika w dobrej kondycji.
| Typ silnika | Typowa rezystancja uzwojeń |
| Silnik asynchroniczny 3-fazowy | 0,5 - 1,5 oma |
| Silnik synchroniczny 3-fazowy | 1 - 3 oma |
| Silnik komutatorowy 3-fazowy | 1 - 2 oma |
Co to jest pomiar izolacji i jak go przeprowadzić
Pomiary izolacji są kluczowym elementem diagnostyki silnika trójfazowego. Wykonuje się je za pomocą miernika izolacji, znanego również jako megaomomierz, który pozwala na ocenę stanu izolacji uzwojeń. Podczas testu należy przyłożyć napięcie testowe, które zazwyczaj wynosi 500V lub 1000V, a następnie odczytać wynik po 60 sekundach. Prawidłowa wartość rezystancji izolacji powinna wynosić co najmniej 1 megaom na każdy 1 kV napięcia znamionowego silnika, plus 1 megaom.
Wartości poniżej tego poziomu mogą wskazywać na problemy z izolacją, takie jak zawilgocenie lub uszkodzenie. Regularne pomiary izolacji są niezbędne, aby zapobiec awariom i zapewnić bezpieczeństwo użytkowania silnika. Prawidłowe przeprowadzanie tych testów pozwala na wczesne wykrycie problemów, co jest kluczowe dla długowieczności silnika.
Analiza wyników pomiarów elektrycznych silnika trójfazowego
Analiza wyników pomiarów elektrycznych silnika trójfazowego jest kluczowa dla oceny jego stanu technicznego. Wyniki pomiarów rezystancji uzwojeń powinny być zbliżone do siebie; znaczne różnice mogą wskazywać na problemy, takie jak przerwy w obwodzie lub zwarcia. Na przykład, jeśli jedno z uzwojeń wykazuje bardzo wysoką rezystancję, może to oznaczać, że jest uszkodzone lub nie działa prawidłowo. Również pomiar izolacji dostarcza istotnych informacji; niskie wartości rezystancji izolacji mogą sugerować, że silnik jest narażony na uszkodzenia spowodowane wilgocią lub innymi czynnikami zewnętrznymi.
Ważne jest, aby regularnie analizować wyniki pomiarów, ponieważ mogą one pomóc w przewidywaniu przyszłych awarii. Na przykład, jeśli pomiary prądu w fazach wykazują różnice przekraczające 10%, może to oznaczać nierównomierne obciążenie, co z kolei może prowadzić do przegrzewania się silnika. Takie sytuacje należy traktować poważnie, aby uniknąć kosztownych napraw lub wymiany silnika. Regularne monitorowanie wyników pomiarów elektrycznych jest zatem niezbędne dla zapewnienia długowieczności i efektywności działania silnika trójfazowego.
Jak interpretować różnice w rezystancji uzwojeń silnika
Różnice w rezystancji uzwojeń silnika trójfazowego mogą dostarczyć cennych wskazówek dotyczących jego stanu. Jeśli wartości rezystancji są zróżnicowane, na przykład jedno uzwojenie ma rezystancję 0,5 oma, a inne 2 oma, może to sugerować, że jedno z uzwojeń uległo uszkodzeniu. Taka sytuacja może prowadzić do nierównomiernego rozkładu obciążenia, co z kolei może przyczynić się do przegrzewania się silnika i jego awarii. Warto zatem zwracać uwagę na te różnice i podejmować odpowiednie kroki w celu ich wyeliminowania.
Co oznaczają wyniki pomiaru izolacji dla stanu silnika
Wyniki pomiaru izolacji silnika trójfazowego dostarczają kluczowych informacji na temat jego stanu. Wysoka wartość rezystancji izolacji oznacza, że izolacja jest w dobrym stanie, co wskazuje na minimalne ryzyko zwarcia lub uszkodzenia. Zazwyczaj, wartość powinna wynosić co najmniej 1 megaom na każdy 1 kV napięcia znamionowego silnika. Jeśli jednak wyniki pomiaru są niższe niż zalecane, może to sugerować problemy, takie jak zawilgocenie, uszkodzenie mechaniczne lub degradacja materiałów izolacyjnych.
Regularne monitorowanie wyników pomiarów izolacji jest niezbędne dla zapewnienia bezpieczeństwa i efektywności działania silnika. Na przykład, jeśli pomiar wykazuje znaczące spadki rezystancji w czasie, może to oznaczać, że należy przeprowadzić konserwację lub wymianę uszkodzonych elementów. Ignorowanie tych sygnałów może prowadzić do poważnych awarii, które mogą być kosztowne w naprawie. Dlatego tak ważne jest, aby nie tylko przeprowadzać pomiary, ale także analizować ich wyniki w kontekście stanu technicznego silnika.
Sprawdzanie obciążenia i równowagi faz w silniku 3-fazowym
Ocena obciążenia i równowagi faz w silniku trójfazowym jest kluczowa dla jego prawidłowego funkcjonowania. Nierównomierne obciążenie może prowadzić do przegrzewania się silnika oraz przyspieszonego zużycia jego komponentów. Aby ocenić równowagę faz, należy zmierzyć prąd w każdej z faz za pomocą amperomierza cęgowego. Różnice w pomiarach nie powinny przekraczać 10%, a wartości powinny odpowiadać danym znamionowym na tabliczce silnika. W przypadku większych rozbieżności, konieczne jest zbadanie przyczyn tego stanu.
Ważne jest, aby regularnie sprawdzać obciążenie silnika, ponieważ może to pomóc w wykryciu problemów, zanim staną się one poważne. Na przykład, jeśli jedna faza wykazuje znacznie wyższy prąd niż pozostałe, może to sugerować problemy z uzwojeniami lub niewłaściwe podłączenie. W takich sytuacjach warto przeprowadzić dalsze analizy, aby zidentyfikować źródło problemu i podjąć odpowiednie kroki naprawcze. Utrzymanie równowagi faz jest kluczowe dla długowieczności silnika oraz jego wydajności.
Jak wdrożenie monitorowania online może zwiększyć wydajność silnika
W dzisiejszych czasach, wdrożenie systemów monitorowania online dla silników trójfazowych staje się coraz bardziej powszechne. Dzięki technologii IoT (Internet of Things) można zdalnie śledzić parametry pracy silnika, takie jak prąd, napięcie, temperatura oraz wartości rezystancji izolacji. Tego rodzaju systemy umożliwiają natychmiastowe wykrywanie nieprawidłowości, co pozwala na szybką reakcję i minimalizację ryzyka awarii. Przykładowo, jeśli monitorowanie wykazuje wzrost temperatury w jednej z faz, operator może podjąć działania prewencyjne, zanim dojdzie do uszkodzenia silnika.
Co więcej, analiza danych z monitorowania online pozwala na prognozowanie przyszłych potrzeb serwisowych oraz optymalizację harmonogramów konserwacji. Dzięki tym informacjom można lepiej planować prace serwisowe, co przekłada się na mniejsze przestoje i zwiększoną wydajność zakładu. Warto zainwestować w nowoczesne technologie, które nie tylko poprawiają bezpieczeństwo, ale również przyczyniają się do długoterminowej oszczędności kosztów operacyjnych.
