To pojęcie dobrze tłumaczy, dlaczego jedne układy elektryczne działają spokojnie, a inne potrafią wzbudzić iskrę, zakłócenia albo problem z izolacją. Natężenie pola elektrycznego opisuje, jak silnie pole działa w danym punkcie, więc łączy fizykę z bardzo praktycznymi decyzjami przy przewodach, kondensatorach, elektronice i układach wysokiego napięcia. W tym tekście pokazuję definicję, wzory, jednostki, sposób obliczeń i kilka przykładów z motoryzacji, żeby temat był od razu użyteczny.
Najważniejsze rzeczy do zapamiętania
- To wielkość wektorowa, więc liczy się nie tylko wartość, ale też kierunek.
- W układzie SI zapisuje się ją najczęściej w V/m, a równoważnie w N/C.
- Najprostsze zależności to E = F/q, E = kQ/r2 i E = U/d.
- W polu jednorodnym i przy ładunku punktowym obowiązują inne skróty myślowe, więc nie każdy przypadek liczy się tak samo.
- W samochodach znaczenie mają zwłaszcza przewody wysokiego napięcia, izolacja, przetwornice i elektronika sterująca.
Jak rozumieć natężenie pola elektrycznego
Ja tłumaczę to tak: gdy w danym punkcie umieścisz bardzo mały dodatni ładunek próbny, pole „powie” mu, w którą stronę i z jaką siłą będzie działało. Im większa wartość E, tym mocniej to samo pole oddziałuje na ten sam ładunek. To ważne rozróżnienie, bo nie chodzi o samą obecność napięcia, tylko o to, jak przestrzeń wokół źródła jest „naładowana wpływem”.
W praktyce natężenie pola jest wielkością wektorową. To oznacza, że oprócz liczby liczy się kierunek. Dla dodatniego ładunku próbnego wektor E wskazuje kierunek działania pola, a dla ujemnego ładunku siła będzie zwrócona przeciwnie. Ja lubię pamiętać o tym jak o mapie drogowej: sama odległość to nie wszystko, trzeba jeszcze wiedzieć, dokąd prowadzi ruch.
Ten sposób myślenia od razu prowadzi do wzorów, bo bez nich trudno przejść od opisu jakościowego do konkretnej liczby.
Z jakich wzorów korzystam najczęściej
W praktyce najczęściej spotykam trzy sytuacje. Każda ma własny wzór i właśnie od tego zależy, czy wynik będzie sensowny, czy tylko ładnie wyglądał na papierze.
| Wzór | Kiedy go używam | Co z niego odczytam |
|---|---|---|
| E = F/q | Gdy znam siłę działającą na ładunek testowy | Wartość pola w danym punkcie |
| E = kQ/r2 | Gdy źródłem jest pojedynczy ładunek punktowy | Jak szybko pole maleje wraz z odległością |
| E = U/d | Gdy pole jest jednorodne, na przykład między równoległymi okładkami | Średnią wartość pola między elektrodami |
| F = qE | Gdy chcę policzyć siłę działającą na ładunek | Jak mocno pole wpłynie na konkretny ładunek |
W układzie SI wartość E podaje się najczęściej w V/m, ale równoważny zapis to N/C. To nie są dwie różne wielkości, tylko dwa sposoby opisu tego samego zjawiska. Gdy ktoś mówi o 1000 V/m, ma na myśli dokładnie to samo, co 1000 N/C w tym samym sensie fizycznym.
Jeśli trzeba zapamiętać jedną rzecz, to tę: przy ładunku punktowym pole zwykle maleje z kwadratem odległości, a w polu jednorodnym zachowuje się dużo prostsze. To prowadzi prosto do obliczeń krok po kroku.
Jak obliczyć je krok po kroku bez chaosu
- Najpierw ustalam, z jakim układem mam do czynienia: pojedynczy ładunek, kilka ładunków czy pole między elektrodami.
- Potem wybieram właściwy wzór. Dla źródła punktowego użyję E = kQ/r2, a dla układu jednorodnego zwykle E = U/d.
- Przeliczam jednostki na metry, kulomby i wolty. To ważne, bo cm albo mm potrafią zafałszować wynik bardziej, niż wielu osobom się wydaje.
- Obliczam wartość liczbową, a osobno sprawdzam kierunek wektora. Sama liczba bez kierunku jest w tym temacie tylko połową odpowiedzi.
- Na końcu pytam, czy wynik dotyczy idealnego modelu, czy tylko przybliżenia. W realnym układzie krawędzie, kształt elektrod i otoczenie potrafią zmienić rozkład pola.
Dla orientacji: jeśli ładunek ma 2 nC, a odległość wynosi 20 cm, to pole w idealnym modelu punktowym wychodzi około 450 N/C. Gdy między dwiema okładkami mamy 100 V i odstęp 5 mm, dostajemy 20 000 V/m. W obu przypadkach wynik jest poprawny, ale sens fizyczny zależy od tego, czy naprawdę mamy układ punktowy, czy równoległe elektrody o małych krawędziach.
Ta różnica między modelem a rzeczywistością prowadzi do kolejnej rzeczy, którą dobrze mieć w głowie: sposób, w jaki pole „rysuje się” w przestrzeni.
Jak czytać linie pola i przewidywać kierunek działania
Linie pola to tylko model, ale bardzo użyteczny. Ja traktuję je jak mapę, która pomaga szybko ocenić, gdzie pole jest mocniejsze, a gdzie słabsze. Linie wychodzą z ładunków dodatnich i wchodzą w ujemne, a im gęściej są rozmieszczone, tym większa jest wartość E w danym obszarze.
- Linie nie przecinają się, bo w jednym punkcie pole nie może mieć dwóch różnych kierunków.
- W polu jednorodnym linie są równoległe i w przybliżeniu jednakowo od siebie oddalone.
- Przy ładunku punktowym linie rozchodzą się promieniście, a pole szybko słabnie z odległością.
- Przy kondensatorze płaskim środek układu daje najbardziej „czysty” obraz pola, a brzegi zniekształcają go najmocniej.
To właśnie dlatego schemat linii pola jest tak wygodny w nauce i w praktyce technicznej: pozwala ocenić zachowanie układu bez liczenia wszystkiego od zera. Gdy tę intuicję mam opanowaną, dużo łatwiej odnieść ją do samochodów i elektroniki pokładowej.
Dlaczego to ważne w samochodach i elektronice pokładowej
W motoryzacji to zagadnienie nie jest szkolnym dodatkiem. Ja patrzę na nie szczególnie wtedy, gdy w grę wchodzi wysoki potencjał, szybkie przełączanie prądu albo wrażliwa elektronika sterująca. Wtedy pole elektryczne przestaje być abstrakcją, a zaczyna wpływać na izolację, zakłócenia i bezpieczeństwo całego układu.

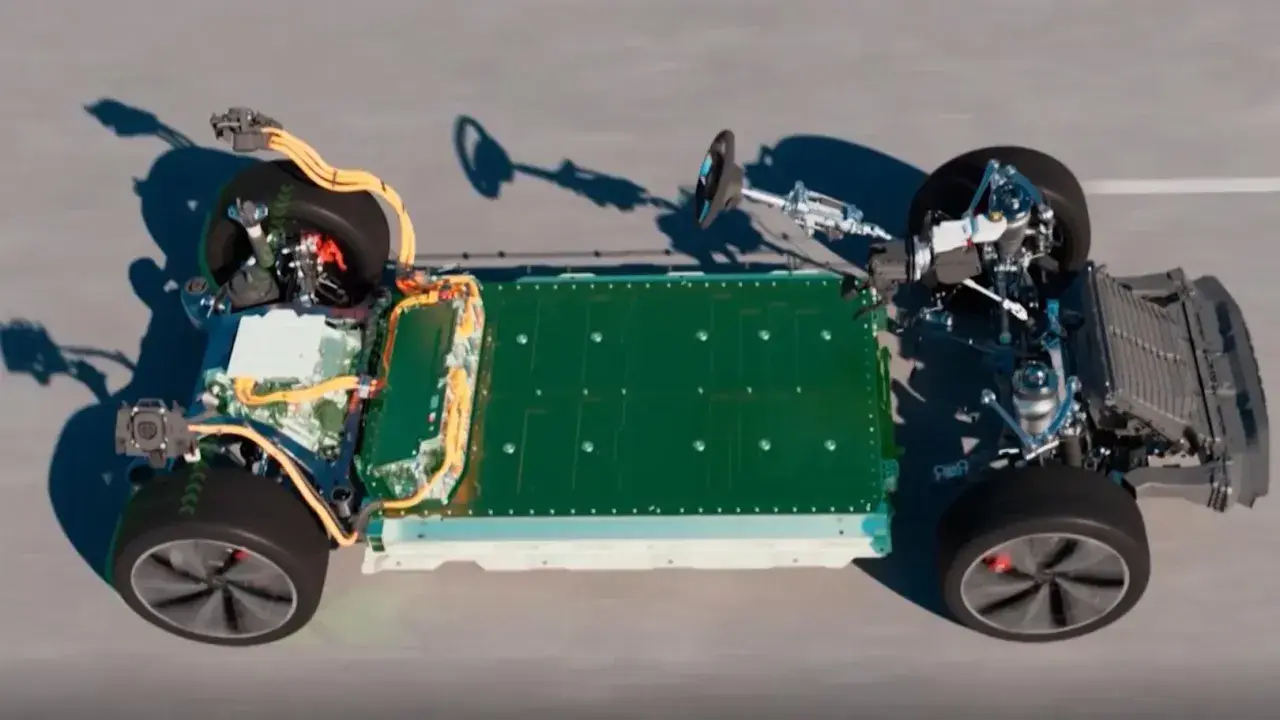

Wysokie napięcie w EV i hybrydach
W samochodach elektrycznych i hybrydowych liczy się nie tylko sama wartość napięcia, ale też to, jak rozkłada się ono na złączach, przewodach i obudowach. Silniejsze lokalne pole może wymuszać lepszą izolację, większe odstępy i staranniejsze prowadzenie przewodów. To praktyczny powód, dla którego inżynierowie zwracają uwagę na geometrię układu, a nie tylko na liczbę w dokumentacji.
Układy zapłonowe i izolacja
W klasycznych autach szczególnie dobrze widać to przy cewkach zapłonowych i przewodach wysokiego napięcia. Jeśli izolacja jest słaba albo przewód poprowadzono niekorzystnie, pole w jego otoczeniu może sprzyjać przeskokom i stratom energii. Właśnie dlatego odstępy, jakość osłon i stan gumowych elementów mają większe znaczenie, niż na pierwszy rzut oka się wydaje.
Przeczytaj również: Jak wymontować alternator Matiz - Proste kroki, uniknij problemów
Przetwornice, czujniki i zakłócenia
W nowoczesnej elektronice samochodowej silne lokalne pole potrafi też wpływać na odporność na zakłócenia elektromagnetyczne. Przy przetwornicach, modułach sterujących i czujnikach liczy się prowadzenie masy, ekranowanie i kontrola odległości między elementami. To nie jest detal dla perfekcjonistów z laboratorium. To jeden z powodów, dla których dwa układy o podobnym napięciu mogą zachowywać się zupełnie inaczej.
Skoro wiadomo już, gdzie ta wielkość naprawdę się przydaje, zostaje najczęstszy problem: pomyłki przy interpretacji i obliczeniach.
Gdzie najłatwiej się pomylić
- Mylenie E z napięciem. Napięcie opisuje różnicę potencjałów, a E mówi o sile działania pola w punkcie.
- Zakładanie, że każdy układ liczy się wzorem E = U/d. Ten skrót działa dobrze tylko przy polu jednorodnym.
- Zapominanie o kierunku wektora. Sama wartość bez zwrotu może prowadzić do błędnej odpowiedzi w zadaniach z kilkoma ładunkami.
- Liczenie na złych jednostkach. Centymetr zamiast metra albo nanokulomb zapisany jak kulomb zmienia wynik o kilka rzędów wielkości.
- Traktowanie ładunku próbnego jak czegoś dużego. W definicji powinien być na tyle mały, żeby nie zaburzał pola, bo inaczej opis przestaje być czysty.
- Uznawanie, że odległość zawsze działa liniowo. Przy ładunku punktowym pole maleje z kwadratem odległości, więc szybciej, niż podpowiada intuicja.
Najwięcej błędów widzę wtedy, gdy ktoś próbuje „na skróty” przenieść wzór z jednego układu do drugiego. To właśnie powód, dla którego warto najpierw rozpoznać sytuację fizyczną, a dopiero potem liczyć liczby.
Co zostaje z tego w praktyce przy aucie i na lekcjach fizyki
Jeśli mam zostawić jedną prostą zasadę, to tę: najpierw patrz na geometrię układu i odległość, dopiero potem na samą liczbę napięcia. To właśnie one najczęściej decydują o tym, czy pole będzie łagodne, czy na tyle silne, że zacznie wymagać lepszej izolacji i większej ostrożności.
W zadaniach szkolnych i w realnych instalacjach samochodowych działa to podobnie. Trzeba rozróżnić sytuację punktową, jednorodną i układ z wieloma źródłami, bo tylko wtedy wynik naprawdę opisuje to, co dzieje się w przestrzeni. Ja w praktyce zawsze zaczynam od pytania: co jest źródłem pola, jaka jest odległość i czy układ można uznać za prosty model, czy już za układ z poprawkami z rzeczywistego świata. Dopiero wtedy obliczenia mają sens i nie kończą się przypadkową liczbą bez znaczenia.
