Impedancja pętli zwarcia - Czy Twoja instalacja jest bezpieczna?

Maciej Stępień .

20 lipca 2026

Schemat instalacji fotowoltaicznej z pomiarem impedancji pętli zwarcia.

Gdy instalacja ma zasilić ładowarkę do auta, gniazda w garażu albo narzędzia w warsztacie, liczy się nie tylko napięcie i moc. O bezpieczeństwie bardzo dużo mówi impedancja pętli zwarcia, bo to ona pokazuje, czy przy uszkodzeniu zabezpieczenie odetnie zasilanie wystarczająco szybko. W tym tekście wyjaśniam, jak czytać ten parametr, jak go mierzyć, co może zafałszować wynik i kiedy wysoka wartość powinna zapalić lampkę ostrzegawczą.

Kluczowe informacje na start

  • To parametr, który pomaga ocenić, czy prąd zwarciowy będzie wystarczająco duży do szybkiego zadziałania zabezpieczenia.
  • Im niższa wartość Zs, tym zwykle większy prąd uszkodzeniowy i lepsza szansa na spełnienie warunku samoczynnego wyłączenia zasilania.
  • Pomiar robi się miernikiem instalacyjnym, ale trzeba uwzględnić obecność RCD, typ sieci i stan przewodów.
  • W układzie TN ocenia się głównie skuteczność wyłączenia przez zabezpieczenie nadprądowe, a w TT ogromną rolę odgrywa RCD.
  • Wynik bez kontekstu jest mało wart, bo sama liczba nie mówi jeszcze, czy instalacja jest bezpieczna.

Co naprawdę oznacza ta wartość w instalacji

Najprościej mówiąc, chodzi o opór, jaki stawia cała pętla prądowa w razie zwarcia: od źródła, przez przewód fazowy, miejsce uszkodzenia, przewód ochronny lub uziemienie i z powrotem. W praktyce nie analizuję tego jako suchej liczby, tylko jako odpowiedź na jedno pytanie: czy w razie awarii popłynie wystarczająco duży prąd, żeby zabezpieczenie zadziałało na czas.

To właśnie dlatego ten parametr ma znaczenie przy gniazdach w garażu, rozdzielnicy przy domowym wallboxie czy obwodach w warsztacie samochodowym. Przy mocniejszych odbiornikach margines błędu jest mniejszy, a każdy dodatkowy metr przewodu, luźne połączenie albo utleniony zacisk może podnieść wynik bardziej, niż wygląda to na papierze.

Warto też rozróżnić dwie rzeczy, które często się miesza: ciągłość przewodu ochronnego i skuteczność pętli zwarcia. Przewód PE może mieć poprawną ciągłość, a mimo to cała pętla nadal wyjdzie zbyt "miękka", żeby zapewnić szybkie wyłączenie. Z tej sekcji płynnie przejdźmy do samego pomiaru, bo tu najłatwiej popełnić kosztowny błąd.

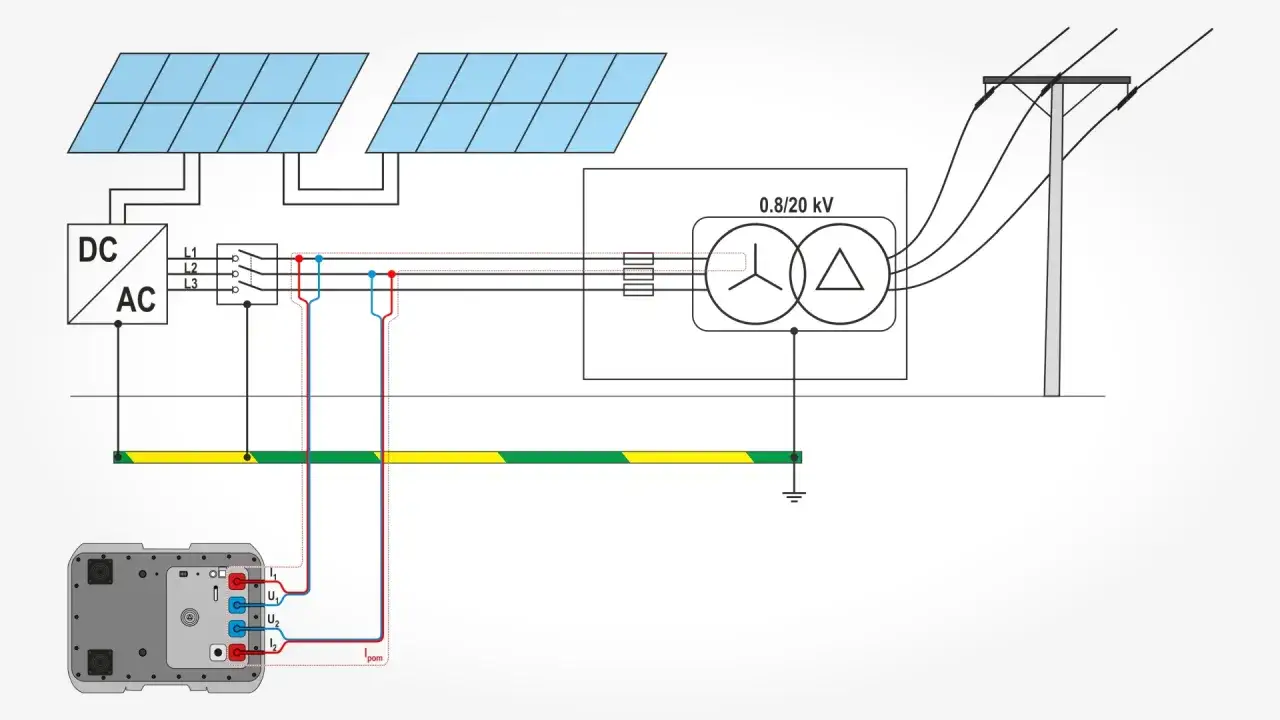

Schemat instalacji fotowoltaicznej z pomiarem prądu zwarciowego. Pokazuje transformator, panele PV i urządzenie pomiarowe.

Jak mierzyć impedancję pętli zwarcia bez fałszowania wyniku

W Polsce sprawdzanie instalacji opisuje m.in. PN-HD 60364-6, a zasady ochrony przeciwporażeniowej wynikają z PN-HD 60364-4-41. Dla mnie praktyczny wniosek jest prosty: pomiar ma być powtarzalny, wykonany właściwym miernikiem i odczytany w kontekście zabezpieczeń, a nie "na oko".

Przygotowanie do pomiaru

  • Sprawdzam, jaki układ sieci mam przed sobą: TN, TT czy rzadziej IT.
  • Oglądam rozdzielnicę, zaciski i stan przewodów, bo luźne połączenie potrafi zawyżyć wynik bardziej niż przypuszczasz.
  • Weryfikuję, czy w obwodzie jest RCD i jaki ma typ, bo zwykły test pętli może go wyzwolić.
  • Jeśli to obwód z delikatną elektroniką albo ładowarką, upewniam się, że pomiar nie zakłóci pracy urządzeń.

Jak wygląda sam test

Najczęściej używa się miernika instalacyjnego z funkcją testu pętli. Przyłącza się go między L, N i PE zgodnie z instrukcją urządzenia, a przyrząd podaje wynik Zs oraz często wyliczony prąd zwarciowy lub prąd spodziewany. W nowoczesnych testerach spotkasz tryb "non-trip", czyli pomiar ograniczający ryzyko zadziałania RCD, ale to nadal nie zwalnia z myślenia o tym, co jest w danym obwodzie podłączone.

Sam pomiar pętli może wyzwolić RCD i przerwać test, dlatego warto znać funkcję, którą ma dany miernik, zamiast zakładać, że każdy tester zachowa się tak samo. To ważne zwłaszcza wtedy, gdy bada się instalację w domu po modernizacji albo w garażu z kilkoma zabezpieczeniami różnicowoprądowymi.

Przeczytaj również: Jak zrobić generator prądu z alternatora - krok po kroku bez błędów

Jak nie zepsuć odczytu

Przed testem zeruję przewody, jeśli miernik to przewiduje, a w razie potrzeby wykonuję pomiar kilkukrotnie. Trzeba też pamiętać, że dla takich badań dopuszczalna niepewność robocza może sięgać 30%, więc pojedynczy odczyt bez marginesu i bez porównania z wymaganiami obwodu bywa mylący. To nie jest wada samej metody, tylko sygnał, że trzeba czytać wynik ostrożnie.

Skoro już wiadomo, jak mierzyć, pozostaje najważniejsze: co ta liczba znaczy dla zabezpieczenia i kiedy wynik jest dobry, a kiedy tylko wygląda dobrze.

Jak odczytać wynik i porównać go z zabezpieczeniem

Sama liczba w omach niczego jeszcze nie przesądza. Ocenę robię zawsze w relacji do zabezpieczenia nadprądowego, charakterystyki wyłącznika i dopuszczalnego czasu wyłączenia dla danego obwodu. W uproszczeniu sprawdzam warunek Zs ≤ U0 / Ia, gdzie U0 to napięcie względem ziemi, a Ia to prąd, przy którym zabezpieczenie zadziała w wymaganym czasie.

Im mniejsza wartość Zs, tym większy prąd zwarciowy i większa szansa na szybkie zadziałanie zabezpieczenia. Jeśli przykładowo zabezpieczenie ma zadziałać przy 160 A, to granica przy 230 V wynosi około 1,44 Ω. To tylko przykład, ale dobrze pokazuje logikę całego pomiaru.

Co widzę w wyniku Co to zwykle oznacza Na co patrzę dalej
Niska wartość Pętla jest "sztywna", prąd zwarciowy ma większe szanse uruchomić zabezpieczenie Sprawdzam, czy nadal mieści się to w wymaganiach dla konkretnego obwodu i długości przewodu
Wartość graniczna Instalacja może działać poprawnie, ale zapas bezpieczeństwa jest mały Weryfikuję stan połączeń, temperaturę pracy i selektywność zabezpieczeń
Wartość wysoka Prąd uszkodzeniowy może być za mały do szybkiego wyłączenia Szukam przyczyny w zaciskach, długości trasy, przekroju przewodu lub doborze zabezpieczenia

W układzie TN sytuacja jest bardziej bezpośrednia: sprawdza się, czy zabezpieczenie nadprądowe odłączy obwód w wymaganym czasie. W układzie TT sama pętla przez ziemię bywa zbyt "miękka", więc kluczową rolę przejmuje wyłącznik różnicowoprądowy. W praktyce nie chodzi już wyłącznie o szybkie wyłączenie przez nadprądówkę, ale o właściwe zestawienie uziemienia, RCD i dopuszczalnego napięcia dotykowego.

Po takim odczycie łatwiej zrozumieć, dlaczego dwa pozornie podobne obwody potrafią dać bardzo różne wyniki. Następna rzecz to źródła błędu, bo w praktyce najczęściej psuje je nie sama instalacja, tylko szczegół, którego nikt nie sprawdził.

Co najczęściej fałszuje pomiar

Najwięcej problemów widzę zwykle tam, gdzie instalacja "na pierwszy rzut oka" wygląda dobrze. Właśnie wtedy łatwo przeoczyć element, który podnosi wynik albo robi z niego losową liczbę. Poniżej zestawiam najczęstsze przyczyny.

  • Luźne połączenia - nawet lekko niedokręcony zacisk w rozdzielnicy potrafi zwiększyć rezystancję całej pętli.
  • Za długie przewody pomiarowe - przewody testowe dodają własną impedancję, więc bez zerowania wynik jest mniej wiarygodny.
  • RCD w obwodzie - niektóre testy go wyzwalają, a wtedy pomiar kończy się zanim zdążysz ocenić instalację.
  • Niewłaściwy tryb miernika - pomiar "high current" i "non-trip" nie są tym samym, a różnica ma znaczenie.
  • Zły punkt odniesienia - mierzenie nie tam, gdzie trzeba, daje wynik, który nie mówi nic o realnej drodze zwarcia.
  • Zakłócenia od elektroniki - falowniki, zasilacze impulsowe i ładowarki EV potrafią utrudniać interpretację.

Jeżeli mam wskazać jeden błąd początkujących, to jest nim traktowanie odczytu jako odseparowanej liczby. Tymczasem wynik zawsze jest pochodną układu, długości linii, stanu połączeń i sposobu testu. To właśnie dlatego dalej przechodzę do miejsc, w których ma to największe znaczenie w codziennym użytkowaniu.

Dlaczego ten pomiar jest ważny w garażu, warsztacie i przy wallboxie

W motoryzacji temat wraca szybciej, niż wielu kierowców się spodziewa. Garaż to dziś często nie tylko światło i gniazdko, ale też ładowanie auta elektrycznego, kompresor, myjka ciśnieniowa, podnośnik czy spawarka. Każde z tych urządzeń zwiększa wymagania wobec instalacji, a pętla zwarcia staje się jednym z najprostszych sposobów oceny, czy obwód ma zapas bezpieczeństwa.

Przy wallboxie zwracam uwagę na dwie rzeczy naraz: skuteczność ochrony i jakość samego zasilania. Zbyt wysoka wartość może nie tylko pogorszyć warunek wyłączenia, ale też zwiększyć wrażliwość na spadki napięcia pod obciążeniem. W praktyce może to oznaczać wolniejsze ładowanie, niepotrzebne wyłączenia albo trudne do uchwycenia problemy, które wychodzą dopiero po kilku tygodniach używania.

W warsztacie samochodowym sprawa jest jeszcze bardziej konkretna, bo pracują tam odbiorniki o dużym prądzie rozruchowym i urządzenia z elektroniką mocy. Dobra pętla zwarcia to nie luksus, tylko warunek, dzięki któremu zabezpieczenie ma realną szansę zadziałać w ułamku sekundy, a nie dopiero wtedy, gdy przewody i obudowy zdążą się niebezpiecznie nagrzać.

Jeśli więc instalacja ma obsługiwać sprzęt samochodowy, nie ograniczam się do sprawdzenia, czy "prąd jest". Szukam odpowiedzi, czy zadziała ochrona przy awarii. I to prowadzi prosto do ostatniego kroku: co zrobić, gdy wynik nie daje komfortu.

Co zrobić, gdy wynik jest zbyt wysoki

Jeżeli odczyt jest na granicy albo wyraźnie za wysoki, nie zaczynam od wymiany zabezpieczenia na mocniejsze. To byłby zły kierunek, bo większa wartość znamionowa wyłącznika często pogarsza, a nie poprawia bezpieczeństwo. Najpierw sprawdzam przyczynę: stan zacisków, ciągłość przewodów ochronnych, przekroje, długość trasy i zgodność zabezpieczenia z projektem obwodu.

W praktyce najskuteczniejsze działania są zwykle bardzo przyziemne:

  • dokręcenie lub poprawa połączeń w rozdzielnicy,
  • skrócenie zbędnych odcinków przewodu tam, gdzie to możliwe,
  • zwiększenie przekroju przewodu w nowo projektowanym obwodzie,
  • dobór zabezpieczenia zgodny z charakterystyką linii, a nie z wygodą montażu,
  • oddzielenie obwodu wrażliwego, na przykład wallboxa, od reszty instalacji.

Jeżeli wynik nadal nie mieści się w wymaganiach, warto wykonać pełen przegląd instalacji zamiast zgadywać. To moment, w którym dobry elektryk patrzy już nie tylko na samą pętlę, lecz także na spadek napięcia, uziemienie, ochronę dodatkową i selektywność zabezpieczeń. Takie podejście daje więcej niż pojedynczy pomiar, bo pokazuje całą drogę prądu w sytuacji awaryjnej.

Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby prosta: wynik z miernika ma sens dopiero wtedy, gdy potrafisz przypisać go do konkretnego obwodu, zabezpieczenia i miejsca pracy. W instalacjach garażowych i samochodowych właśnie to rozróżnienie robi największą różnicę.

FAQ - Najczęstsze pytania

Impedancja pętli zwarcia to opór, jaki stawia obwód elektryczny w przypadku zwarcia. Określa, czy prąd zwarciowy będzie wystarczająco duży, aby zabezpieczenie (np. bezpiecznik) zadziałało odpowiednio szybko, chroniąc przed porażeniem i pożarem.
Pomiar Zs jest kluczowy dla bezpieczeństwa. Pozwala ocenić, czy w razie awarii zabezpieczenia zadziałają na czas, odcinając zasilanie. Jest to szczególnie ważne w miejscach o dużym obciążeniu, jak garaże, warsztaty czy przy ładowarkach do aut elektrycznych.
Pomiar wykonuje się specjalnym miernikiem instalacyjnym, podłączając go między fazę, neutralny i ochronny. Ważne jest uwzględnienie typu sieci, obecności RCD i stanu połączeń, aby wynik był wiarygodny. Nowoczesne mierniki oferują tryb "non-trip" dla obwodów z RCD.
Wysoki wynik Zs oznacza, że prąd zwarciowy może być zbyt mały, by zabezpieczenie zadziałało wystarczająco szybko. Może to wskazywać na luźne połączenia, zbyt długie lub cienkie przewody. Taka sytuacja wymaga interwencji w celu poprawy bezpieczeństwa instalacji.
Nie należy zwiększać mocy zabezpieczeń. Najpierw sprawdź połączenia, długość i przekrój przewodów. Często wystarczy dokręcenie zacisków. Jeśli problem się utrzymuje, konieczny jest pełen przegląd instalacji przez wykwalifikowanego elektryka, który oceni całość układu.
