W elektryce jeden z najważniejszych parametrów to opór, bo to on decyduje, jak łatwo prąd przechodzi przez przewód, czujnik albo element grzejny. W polskich materiałach technicznych spotkasz też zapis ohm, choć standardowo mówi się o omie, a sam symbol Ω pojawia się wszędzie tam, gdzie trzeba szybko ocenić stan obwodu. Poniżej wyjaśniam definicję jednostki, pokazuję, od czego zależy jej wartość i podpowiadam, jak czytać pomiary w praktyce samochodowej i domowej.
Najważniejsze fakty o oporze elektrycznym w skrócie
- Om to jednostka oporu elektrycznego, zapisywana symbolem Ω.
- 1 Ω oznacza taki opór, przy którym napięcie 1 V wywołuje prąd 1 A.
- Na opór wpływają materiał, długość, przekrój i temperatura elementu.
- W samochodzie małe opory są kluczowe w przewodach, masie, rozruszniku i połączeniach.
- Pomiar wykonuje się przy odłączonym zasilaniu, bo inaczej wynik bywa błędny lub niebezpieczny.
Czym jest om i co naprawdę oznacza

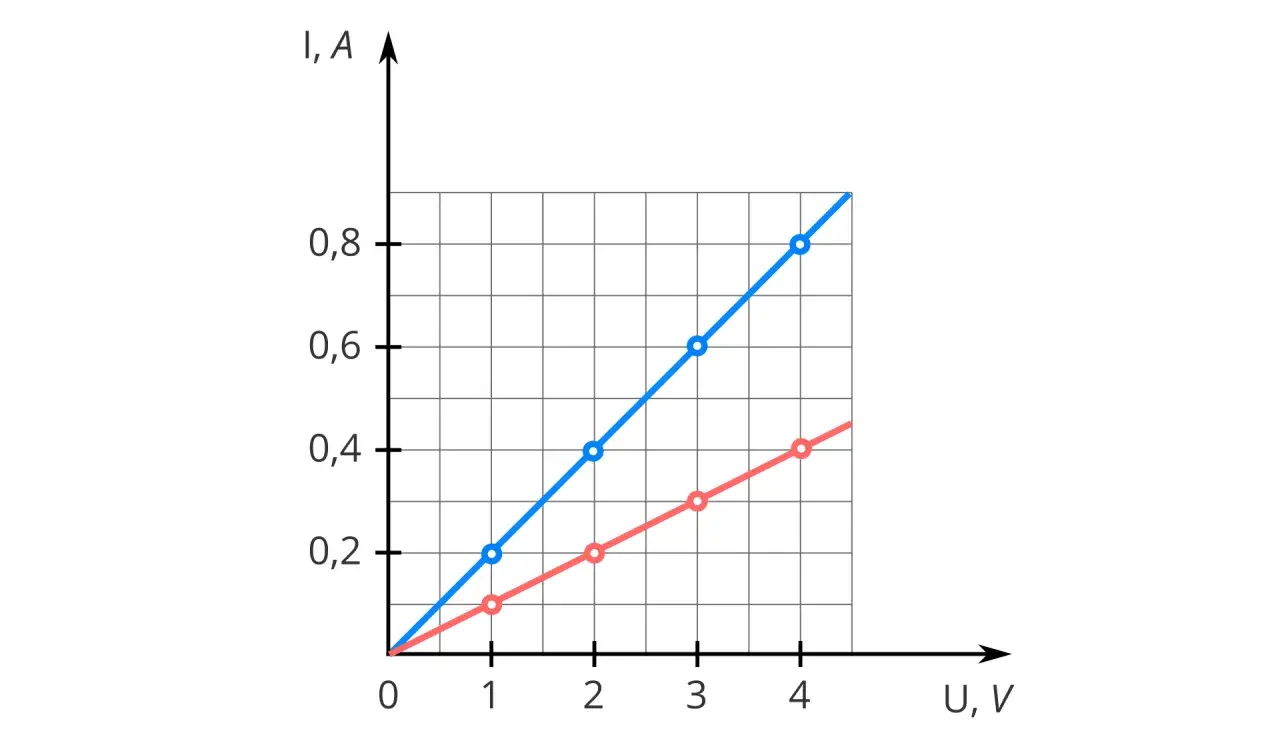

Om to jednostka oporu elektrycznego, czyli rezystancji, a w układzie SI odpowiada sytuacji, w której przy napięciu 1 V płynie prąd 1 A. Zapisuję to skrótowo jako R = U / I, więc jeśli znam napięcie i natężenie, łatwo wyliczam trzeci parametr. Dla przykładu element zasilany z 12 V i pobierający 2 A ma opór 6 Ω.
W praktyce opór decyduje też o mocy traconej w ciepło, bo P = I²R. To ważne nie tylko w grzałkach, ale też w samochodowych połączeniach, gdzie zbyt duży opór styku powoduje nagrzewanie i spadek napięcia. W prądzie stałym mówimy o oporze, a w zmiennym częściej o impedancji, ale jednostka pozostaje ta sama, bo oba zjawiska opisujemy w Ω.
W metrologii wzorce tej jednostki utrzymuje się dziś z wykorzystaniem zjawisk kwantowych, dzięki czemu pomiary są porównywalne w różnych laboratoriach i krajach. To dobry punkt wyjścia, bo pokazuje, że opór nie jest pojęciem abstrakcyjnym, tylko bardzo konkretną wielkością, która ma realne skutki w obwodzie. Skoro wiadomo już, czym jest sama jednostka, warto sprawdzić, od czego zależy jej wartość.
Od czego zależy wartość oporu
Na opór nie działa jeden czynnik, tylko kilka naraz. Najbardziej liczą się materiał, długość przewodnika, jego przekrój oraz temperatura. Dla prostego przewodnika można to zapisać wzorem R = ρ·L / A, gdzie ρ to rezystywność materiału, L długość, a A pole przekroju.
Rezystywność jest cechą samego materiału. Miedź ma ją niską, dlatego dobrze przewodzi prąd, a stopy oporowe, używane na przykład w grzałkach, mają ją wyższą i mocniej się nagrzewają. To nie jest akademicki detal: w aucie ta sama zasada decyduje o tym, czy przewód rozruchowy, złącze masowe albo spirala grzewcza zachowają się stabilnie pod obciążeniem.
Temperatura też ma znaczenie. W wielu metalach wraz ze wzrostem temperatury opór rośnie, więc element rozgrzany może mieć inny wynik niż zimny. Z tego powodu pomiar wykonany na stole nie zawsze odpowiada temu, co dzieje się po uruchomieniu silnika lub po kilku minutach pracy ogrzewania.
Jeżeli coś w instalacji samochodu grzeje się bardziej niż powinno, zwykle nie chodzi o „zły” opór sam w sobie, tylko o zbyt duże straty na połączeniu, przewodzie albo styku. To prowadzi wprost do pytania, jak interpretować konkretne wartości liczbowe.
Jak czytać wartości i przedrostki bez pomyłek
W praktyce najczęściej spotyka się skale od miliomów do megaomów. Jeden błąd w odczycie potrafi całkowicie zmienić diagnozę, dlatego przy pracy z miernikiem zawsze sprawdzam nie tylko liczbę, ale też przedrostek i kontekst obwodu.
| Zapis | Wartość | Co to oznacza w praktyce |
|---|---|---|
| mΩ | 0,001 Ω | Bardzo małe opory przewodów, styków i połączeń masowych |
| Ω | 1 Ω | Elementy mocy, grzałki, niektóre cewki i małe obciążenia |
| kΩ | 1 000 Ω | Rezystory, czujniki, układy pomiarowe i sterujące |
| MΩ | 1 000 000 Ω | Izolacja, wejścia pomiarowe, sprawdzanie upływności |
To samo wygląda inaczej w zależności od zastosowania. W elektronice samochodowej kilka omów może być już dużo, jeśli mówimy o połączeniu masowym, ale całkiem normalnie brzmi w przypadku grzałki czy głośnika. Z kolei kiloomy są typowe dla wielu czujników i rezystorów sterujących, gdzie prąd ma być mały i przewidywalny.
Dobrą praktyką jest też szybkie przeliczanie w głowie: 1 kΩ = 1000 Ω, 1 MΩ = 1 000 000 Ω, a 1 mΩ = 0,001 Ω. Dzięki temu nie pomylisz wyniku, który wygląda podobnie, ale opisuje zupełnie inny element obwodu. Gdy liczby już się zgadzają, najciekawsze zaczyna się przy konkretnych zastosowaniach.
Gdzie opór ma znaczenie w samochodzie
W motoryzacji opór nie jest abstrakcją z podręcznika, tylko codziennym parametrem diagnozy. Najbardziej widać to w trzech miejscach: zasilaniu, czujnikach i elementach grzewczych.
- Przewody zasilające i masowe - tu liczą się ułamki omów. Zbyt duży opór w połączeniu może obniżyć napięcie rozruchu i sprawić, że rozrusznik zakręci ospale.
- Czujniki - wiele z nich pracuje w zakresie kiloomów i zmienia opór wraz z temperaturą, ciśnieniem albo położeniem. Dzięki temu sterownik może odczytać stan układu.
- Grzałki i elementy komfortu - podgrzewanie szyb, foteli czy lusterek opiera się na kontrolowanym oporze, bo właśnie on zamienia energię elektryczną w ciepło.
- Audio i akcesoria - głośniki samochodowe często mają 4 Ω lub 8 Ω, co wpływa na dobór wzmacniacza i obciążenie końcówki mocy.
Właśnie tutaj łatwo o pomyłkę: niska wartość nie zawsze znaczy „lepsza”, a wysoka nie zawsze znaczy „zepsute”. W grzałce zbyt mały opór może oznaczać nadmierny pobór prądu, a w czujniku zbyt wysoki - przerwę, korozję albo uszkodzenie przewodu. Dlatego najpierw trzeba wiedzieć, z jakim elementem ma się do czynienia, a dopiero potem oceniać wynik.
To prowadzi do najbardziej praktycznej części: jak zmierzyć opór tak, żeby wynik był wiarygodny.
Jak mierzyć opór bez błędów
Pomiar oporu wydaje się prosty, ale najczęściej psują go trzy rzeczy: zasilanie obwodu, pomiar elementu „w układzie” i brak uwzględnienia przewodów miernika. Gdy mierzę coś dokładnie, zawsze zaczynam od odłączenia zasilania i rozładowania kondensatorów, bo w przeciwnym razie odczyt może być fałszywy albo po prostu niebezpieczny.
- Odłącz zasilanie i upewnij się, że w obwodzie nie ma napięcia.
- Ustaw miernik na pomiar rezystancji, najlepiej zaczynając od wyższego zakresu.
- Jeśli mierzysz bardzo małe wartości, zewrzyj przewody pomiarowe i sprawdź ich własny opór.
- Odizoluj badany element od reszty układu, jeśli to możliwe.
- Odczytaj wynik dopiero wtedy, gdy wskazanie się ustabilizuje.
Przy małych oporach przewody miernika potrafią dodać kilka dziesiątych oma, więc bez kompensacji łatwo uznać dobry element za uszkodzony. W tanich multimetrów to szczególnie częsty problem, dlatego przy diagnostyce połączeń masowych odejmuję własny opór sond albo porównuję wynik z drugim, pewnym punktem odniesienia.
Warto też uważać na tryb ciągłości, czyli „buzzer”. On mówi tylko, że obwód jest mniej więcej zamknięty, ale nie daje precyzyjnej wartości. Do prostego sprawdzenia przewodu wystarczy, do oceny styków albo grzałki już nie.
Jeśli diagnozujesz czujnik, pamiętaj o temperaturze. Wiele elementów ma wyraźną charakterystykę temperaturową, więc wynik na zimnym warsztacie i wynik po rozgrzaniu samochodu mogą się różnić o kilkanaście procent albo więcej. To nie musi oznaczać usterki, tylko naturalną pracę materiału.
Na tym etapie widać już dobrze, że sam pomiar nie wystarcza bez interpretacji, więc zostaje najważniejsza zasada do zapamiętania.
Dlaczego sama liczba w omach nie wystarcza do dobrej diagnozy
Jeśli mam sprowadzić temat do jednej praktycznej zasady, to brzmi ona tak: opór zawsze trzeba czytać razem z kontekstem. Ten sam wynik może być poprawny dla grzałki, podejrzany dla czujnika i fatalny dla przewodu zasilającego. Znaczenie ma temperatura, sposób podłączenia, długość przewodu i to, czy mierzysz pojedynczy element, czy cały obwód z kontaktami po drodze.
Dlatego przy pracy z instalacją samochodową nie szukam jednego „magicznego” numeru. Szukam relacji między napięciem, prądem i oporem, bo dopiero one pokazują, gdzie ginie energia i dlaczego układ działa słabiej niż powinien. Jeśli zapamiętasz tę zależność, odczyt z miernika zacznie mówić dużo więcej niż sama liczba na ekranie.
Najpewniejszy wniosek jest prosty: dobrze dobrany zakres pomiarowy, odłączone zasilanie i świadomość, co dokładnie mierzysz, dają lepszy wynik niż sama znajomość definicji jednostki. W elektryce to właśnie praktyka decyduje, czy liczba w Ω pomaga, czy tylko wygląda wiarygodnie.
