Różnica potencjałów, czyli potocznie napięcie, decyduje o tym, czy obwód działa stabilnie, czy zaczynają się kłopoty z rozruchem, ładowaniem i elektroniką pokładową. W tym tekście wyjaśniam, czym dokładnie jest to zjawisko, jak je mierzyć zwykłym multimetrem i jak odczytywać wartości w samochodzie osobowym, hybrydzie oraz EV. Pokazuję też, kiedy wynik jest normalny, a kiedy naprawdę warto szukać usterki.
Najważniejsze rzeczy, które warto zapamiętać
- Różnica potencjałów to energia przypadająca na jednostkę ładunku, a nie „siła prądu”.
- W samochodzie sprawny akumulator 12 V zwykle ma po postoju około 12,6-12,8 V, a ładowanie pracuje najczęściej w okolicach 13,8-14,7 V.
- Najwięcej błędów wynika z mylenia pomiaru pod obciążeniem z wynikiem „na luzie”.
- Spadki na kablach i masie często zdradzają korozję, luźne połączenia albo zużyty akumulator.
- W hybrydach i EV trzeba rozróżniać instalację niskiego i wysokiego napięcia oraz traktować tę drugą jak element podwyższonego ryzyka.
Czym jest różnica potencjałów i skąd bierze się ruch ładunków
Ja tłumaczę to najprościej tak: jeśli między dwoma punktami istnieje różnica potencjałów, ładunki mają „powód”, żeby się przemieszczać. W praktyce oznacza to tyle, że źródło energii tworzy warunki, w których elektron albo inny nośnik ładunku może wykonać pracę. Jednostką jest wolt, a 1 V oznacza 1 J energii na 1 C ładunku.
To jest ważne rozróżnienie, bo samo istnienie różnicy potencjałów nie uruchamia jeszcze obwodu. Potrzebna jest zamknięta droga przepływu i źródło, które utrzymuje rozdział ładunków. W samochodzie takim źródłem bywa akumulator, po uruchomieniu silnika także alternator, a w autach elektrycznych dodatkowo przetwornica DC-DC, która zasila instalację pokładową.
- Akumulator magazynuje energię chemicznie i oddaje ją jako różnicę potencjałów między biegunami.
- Alternator wytwarza energię elektryczną podczas pracy silnika i zasila odbiorniki oraz doładowuje baterię 12 V.
- Przetwornica DC-DC obniża wysoki poziom z baterii trakcyjnej do poziomu potrzebnego elektronice auta.
Kiedy rozumiesz, skąd bierze się ten efekt, łatwiej odróżnić go od innych wielkości, które kierowcy bardzo często wrzucają do jednego worka.
Dlaczego sama wartość w voltach nie mówi wszystkiego
W praktyce ja zawsze rozdzielam trzy rzeczy: różnicę potencjałów, natężenie prądu i moc. To właśnie ich mylenie najczęściej prowadzi do błędnej diagnozy. Można mieć poprawny wynik w woltach, a mimo to samochód będzie kręcił ospale, bo problem leży w oporze przewodów, połączeniach albo w samym odbiorniku.
| Wielkość | Symbol | Jednostka | Co opisuje | Przykład z auta |
|---|---|---|---|---|
| Różnica potencjałów | U | V | „presję” elektryczną między punktami | 12,6 V na akumulatorze po postoju |
| Natężenie prądu | I | A | Ile ładunku płynie w czasie | Rozrusznik pobiera bardzo duży prąd podczas rozruchu |
| Moc | P | W | Tempo zużywania lub przekazywania energii | Żarówka 55 W obciąża instalację bardziej niż LED |
Warto zapamiętać też dwa proste wzory: U = I × R oraz P = U × I. Pierwszy mówi, że przy tym samym oporze większy prąd daje większy spadek wartości, drugi pokazuje, że moc zależy jednocześnie od obu wielkości. Dlatego wysokie odczyty wcale nie oznaczają automatycznie dużego poboru energii, a niski wynik nie musi oznaczać słabego źródła. Po tym rozróżnieniu sam pomiar staje się dużo sensowniejszy.

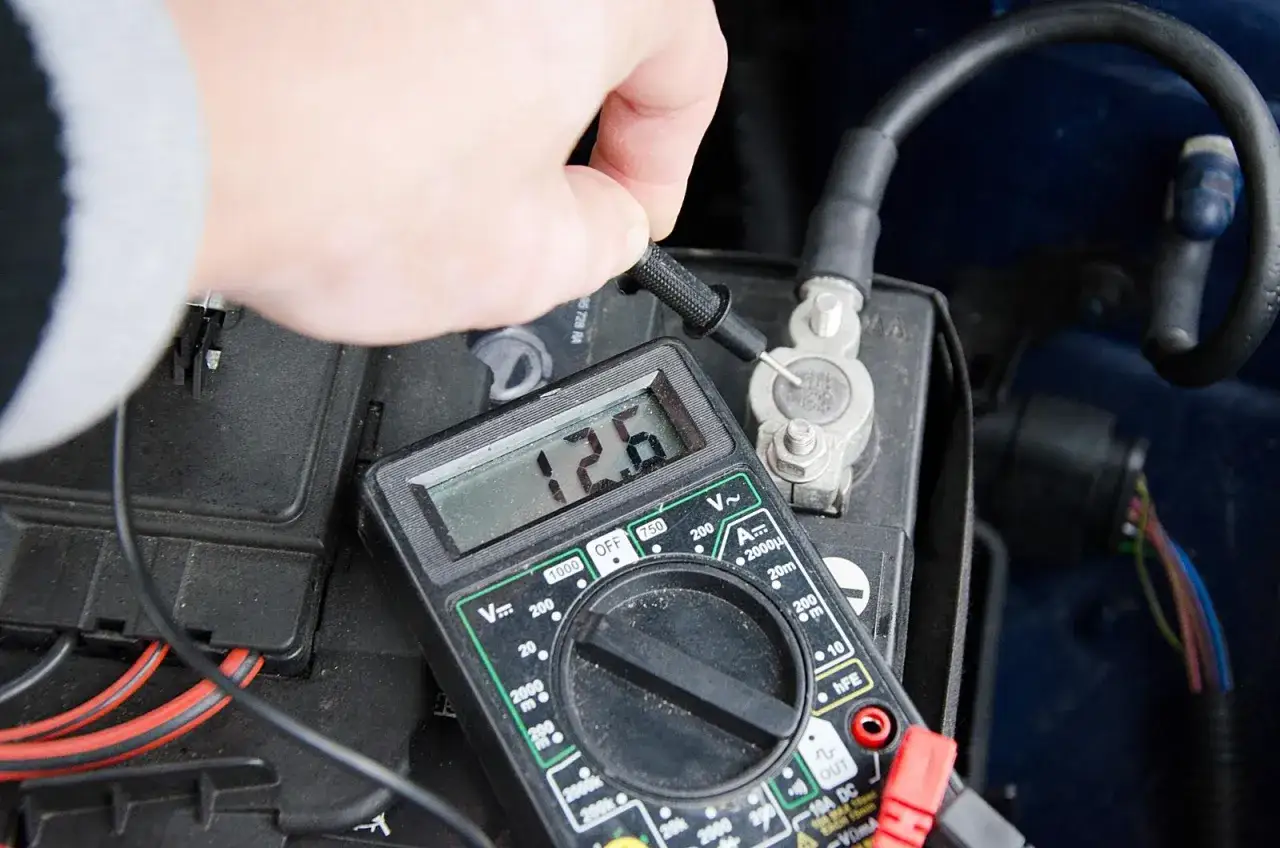

Jak mierzyć różnicę potencjałów bez zgadywania
Jeśli mam dojść do sedna, zaczynam od zwykłego multimetru ustawionego na pomiar DC. To prosty test, ale tylko wtedy, gdy wykonuje się go poprawnie. W samochodzie liczy się nie tylko sama wartość, lecz także to, gdzie i w jakim momencie ją odczytujesz.
- Ustaw miernik na pomiar prądu stałego i wybierz zakres wyższy niż spodziewana wartość.
- Czarny przewód włóż do gniazda COM, czerwony do gniazda pomiarowego V.
- Sondy przyłóż równolegle do badanego elementu, a nie szeregowo.
- Odczyt sprawdzaj po ustabilizowaniu wyniku, nie w pierwszym, przypadkowym skoku.
- Przy diagnostyce rozruchu poproś kogoś o uruchomienie silnika i obserwuj spadek pod obciążeniem.
Najczęstsze błędy są banalne, ale kosztowne: pomylenie gniazd w mierniku, ustawienie zakresu na ampery zamiast woltów albo próba pomiaru w miejscu, które nie daje żadnej informacji diagnostycznej. Ja dodatkowo zawsze sprawdzam stan końcówek i bezpiecznik w samym mierniku, bo uszkodzone narzędzie potrafi udawać awarię auta.
- Nie mierz szeregowo, jeśli chcesz poznać różnicę potencjałów.
- Nie przełączaj na ampery, jeśli sprawdzasz instalację zasilania.
- Nie oceniaj wyniku tylko „na postoju”, bo problem często wychodzi dopiero pod obciążeniem.
Po poprawnym pomiarze można już przejść do liczb, które w samochodzie naprawdę coś mówią.
Jakie wartości są normalne w samochodzie
W autach osobowych najczęściej zaczynam od instalacji 12 V, bo to ona zasila elektronikę komfortu, sterowniki i większość osprzętu. Dla akumulatora kwasowo-ołowiowego po nocy 12,6-12,8 V oznacza zwykle pełne albo prawie pełne naładowanie. Odczyt około 12,2 V to już wyraźny sygnał, że bateria jest słabsza, a okolice 12,0 V traktuję jako mocno rozładowane ogniwo.
| Układ | Typowa wartość | Co to zwykle oznacza | Na co uważać |
|---|---|---|---|
| Akumulator 12 V po postoju | 12,6-12,8 V | Stan bliski pełnego naładowania | Niższa wartość może oznaczać zużycie albo dłuższy postój z poborem prądu |
| Rozruch silnika | Około 9,6 V lub więcej pod obciążeniem | Układ zwykle radzi sobie z uruchomieniem | Niższy wynik często wskazuje na słaby akumulator, masę albo rozrusznik |
| Ładowanie alternatora | 13,8-14,7 V | Prawidłowe doładowanie instalacji 12 V | W autach z inteligentnym ładowaniem wynik może chwilowo pływać |
| Układ 48 V | Około 48-52 V | Wsparcie dla miękkiej hybrydy | To nie jest zamiennik klasycznej instalacji 12 V |
| Układ trakcyjny EV | Setki voltów, zależnie od konstrukcji | Zasilanie napędu i ładowania | Zawsze obowiązują procedury wysokiego napięcia |
Warto pamiętać, że w nowszych autach z inteligentnym zarządzaniem energią alternator nie trzyma jednej sztywnej wartości przez cały czas. Chwilowe odchylenia nie muszą oznaczać usterki, ale jeśli auto regularnie pokazuje zbyt niski poziom po rozruchu albo nie dobija do sensownego zakresu, szukałbym problemu w baterii, regulatorze lub połączeniach. Sama liczba ma znaczenie, lecz dopiero w kontekście warunków pracy.
Kiedy spadki wartości oznaczają problem
W instalacji liczy się nie tylko wynik przy akumulatorze, ale też to, co dociera do odbiornika. Jeśli po drodze są zaśniedziałe klemy, luźna masa albo słaby styk w skrzynce bezpieczników, część energii zamienia się w ciepło. Dlatego auto może mieć „dobry” akumulator, a mimo to kręcić ciężko, gasnąć przy dużym obciążeniu albo rzucać losowymi błędami elektroniki.
Objawy, które widzę najczęściej
- Wolniejszy rozruch, zwłaszcza po nocy lub w chłodzie.
- Migotanie świateł na biegu jałowym.
- Chwilowe restarty ekranu, radia lub sterowników.
- Komunikaty o niskim poziomie energii mimo świeżo naładowanego akumulatora.
- Losowe błędy systemu start-stop.
Przeczytaj również: Jak działa alternator bezszczotkowy i dlaczego warto go wybrać
Co sprawdzam w pierwszej kolejności

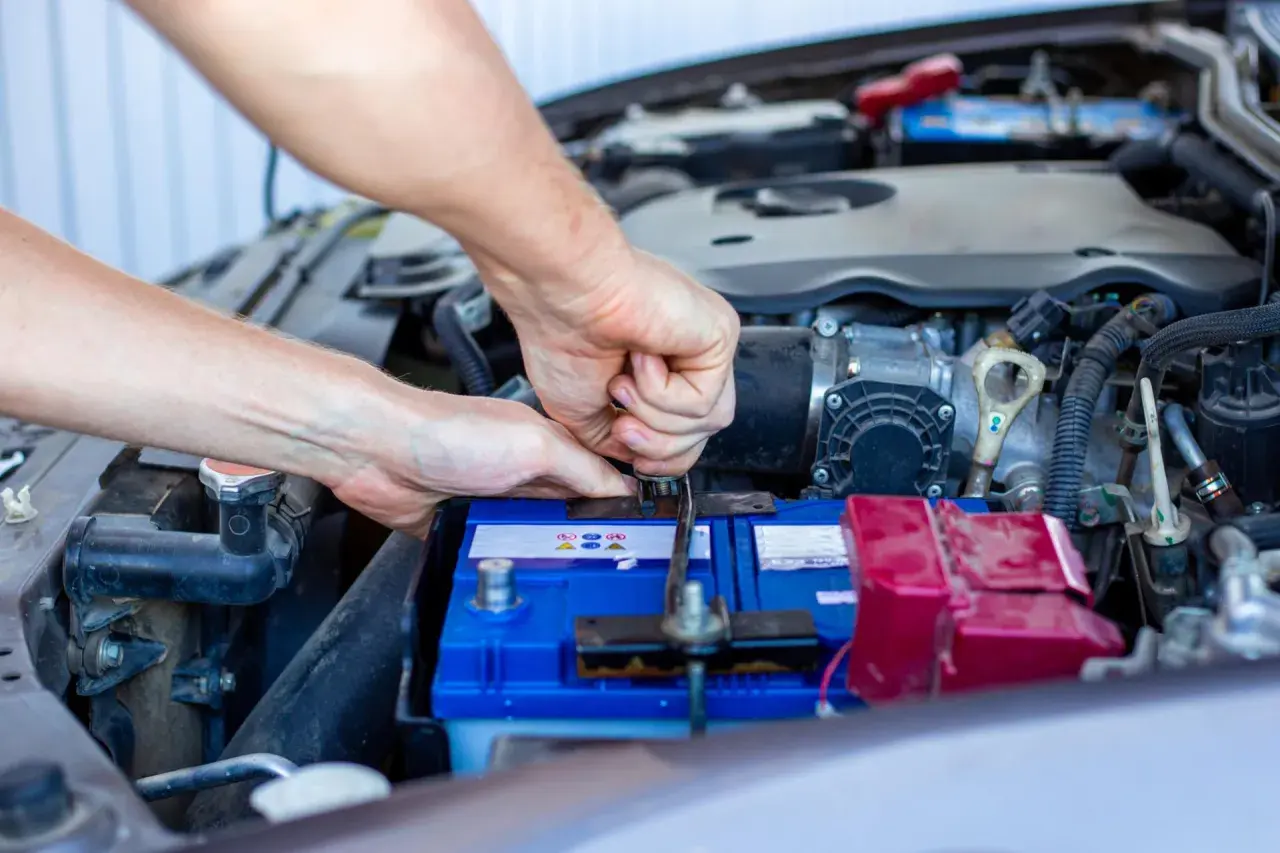

- Klemy i zaciski akumulatora.
- Punkt masowy silnika i nadwozia.
- Połączenia przy rozruszniku i alternatorze.
- Spadek na przewodzie plusowym oraz masowym pod obciążeniem.
- Pobór spoczynkowy, jeśli auto rozładowuje się po postoju.
Przy takim teście nie potrzebuję jednej magicznej liczby dla każdego auta, ale kilka dziesiątych wolta na pojedynczym odcinku już zwraca moją uwagę. Jeśli przy rozruchu widzę wyraźny rozjazd między klemą a punktem zasilania rozrusznika, a do tego dochodzi korozja albo ciepłe połączenie, zwykle problem nie siedzi w elektronice, tylko w fizycznym torze zasilania. To właśnie ten etap najczęściej oddziela prawdziwą usterkę od pozornego „słabego akumulatora”.
Dlaczego w hybrydach i EV trzeba inaczej podchodzić do instalacji
W autach elektrycznych i hybrydowych obok klasycznej sieci 12 V działa osobny układ wysokiego napięcia, zwykle odseparowany przetwornicą DC-DC. To on zasila napęd trakcyjny, a w części konstrukcji także ogrzewanie, ładowanie lub inne energochłonne odbiorniki. W praktyce oznacza to, że pomiar przy zwykłym akumulatorze pomocniczym to zupełnie co innego niż jakakolwiek ingerencja w pomarańczowe przewody albo obudowę baterii trakcyjnej.
- 12 V zasila elektronikę komfortu, sterowniki i część osprzętu.
- Układ wysokiego napięcia pracuje na poziomie setek voltów i zasila napęd.
- Po wyłączeniu auta obwód może jeszcze przez chwilę magazynować energię.
- Bez procedur serwisowych nie rozbieram takiego układu samodzielnie.
Jest też ważny praktyczny niuans: w EV słaby akumulator 12 V potrafi unieruchomić samochód, mimo że bateria trakcyjna jest sprawna. To jeden z powodów, dla których diagnostyka elektryki w takich autach zaczyna się od poprawnego odczytu niskonapięciowej części instalacji, a dopiero później przechodzi do układu trakcyjnego. Bez tego łatwo pomylić skutek z przyczyną.
Jak wykorzystać tę wiedzę przy szybkim teście auta
Ja zwykle idę po kolei: najpierw pomiar na postoju, potem test pod obciążeniem, później kontrola ładowania i na końcu spadki na przewodach. Taka kolejność pozwala odróżnić zużytą baterię od problemu z masą, alternatorem albo samym odbiornikiem. Jeśli wynik wygląda dobrze na postoju, a auto dalej zachowuje się niestabilnie, bardzo często winny jest właśnie spadek pod obciążeniem, a nie „magiczna awaria elektroniki”.
W praktyce najbardziej użyteczne jest pytanie nie o sam odczyt, ale o to, gdzie energia ginie po drodze. Gdy kierowca zaczyna patrzeć na instalację w ten sposób, diagnostyka robi się prostsza, a decyzje serwisowe mniej przypadkowe. I to jest chyba najważniejsza rzecz, jaką warto zabrać z całego tematu.
