W elektryce nie wystarczy wiedzieć, że obwód ma opór. Gdy prąd zmienia się w czasie, znaczenie mają też cewki, kondensatory i częstotliwość sygnału, a to właśnie impedancja decyduje, ile prądu popłynie po podaniu napięcia. W tym tekście wyjaśniam to prosto, ale bez spłycania tematu: pokazuję różnicę między oporem stałym i zmiennym, wpływ elementów biernych oraz to, jak bezpiecznie dobierać głośniki i wzmacniacz w aucie.
Najważniejsze rzeczy, które warto zapamiętać od razu
- W obwodzie przemiennym liczy się nie tylko materiał przewodnika, ale też częstotliwość i elementy magazynujące energię.
- Miernik pokazuje zwykle opór stały cewki, więc wynik będzie niższy od wartości znamionowej na etykiecie.
- W car audio najważniejsze są minimalne obciążenie wzmacniacza i sposób łączenia głośników.
- Zbyt małe obciążenie przeciąża końcówkę mocy, a zbyt duże ogranicza oddawaną moc.
- Przy dwóch lub więcej głośnikach trzeba liczyć całe połączenie, a nie tylko pojedynczy element.
Czym różni się opór w prądzie stałym od zachowania w prądzie przemiennym
W obwodzie stałym sprawa jest względnie prosta: liczy się rezystancja, czyli klasyczny opór materiału. W obwodach przemiennych dochodzi jeszcze reaktancja, czyli część oporu wynikająca z cewek i kondensatorów; zależy ona od częstotliwości, więc nie jest stała. Dla uproszczenia przy prostych obwodach mogę zapisać to jako |Z| = √(R² + (XL - XC)²), ale w codziennej praktyce ważniejsze jest zrozumienie, co ta zależność robi z prądem i napięciem.
W takich układach prąd i napięcie nie muszą rosnąć i maleć w tym samym momencie, więc pojawia się przesunięcie fazowe, czyli różnica w czasie między przebiegami. To brzmi teoretycznie, ale ma bardzo praktyczne skutki: ten sam element może zachowywać się inaczej przy różnych tonach, a układ z ceweczką i kondensatorem potrafi całkiem inaczej obciążać źródło niż zwykły rezystor.
| Wielkość | Co opisuje | Kiedy ma znaczenie |
|---|---|---|
| R | Stały opór wynikający z materiału i budowy elementu | W prądzie stałym i jako część obliczeń w prostszych układach |
| X | Opór zależny od cewek i kondensatorów | Gdy sygnał zmienia się w czasie i liczy się częstotliwość |
| |Z| | Całkowite obciążenie widziane przez sygnał przemienny | Przy głośnikach, filtrach, wzmacniaczach i układach z elementami biernymi |
Jeśli chcesz zapamiętać tylko jedną rzecz z tej sekcji, to tę: rezystancja mówi, jak bardzo materiał hamuje prąd, a całościowe obciążenie mówi, jak cały układ hamuje sygnał zmienny. Gdy to rozróżnisz, dużo łatwiej przejść do pytania, co dokładnie zmienia tę wartość w praktyce.
Od czego zależy wartość w obwodzie
Największy wpływ mają trzy grupy elementów: rezystor, cewka i kondensator. W aucie spotykam je w filtrach głośnikowych, zwrotnicach, układach zapłonowych i zasilaniu elektroniki, więc to nie jest teoria oderwana od praktyki.
Rezystor
Rezystor wnosi głównie stały opór i nie robi niespodzianek. Jeśli jego wartość jest poprawna, zachowuje się przewidywalnie, dlatego bywa używany do tłumienia sygnału albo dzielenia napięcia. W prostych obwodach jest najłatwiejszy do policzenia, ale sam nie wyjaśnia, jak zachowa się cały układ przy różnych częstotliwościach.
Cewka
Wraz ze wzrostem częstotliwości cewka stawia coraz większy opór przepływowi prądu zmiennego. To właśnie dlatego potrafi mocno wpływać na filtrację pasma i oddzielanie niskich oraz wysokich tonów. W praktyce cewka nie tylko „hamuje” sygnał, ale też magazynuje energię w polu magnetycznym, a potem oddaje ją z opóźnieniem.
Przeczytaj również: Jak rozpoznać problem z alternatorem objawy, które musisz znać
Kondensator
Tu działa odwrotnie: przy wyższych częstotliwościach kondensator staje się łatwiejszą drogą dla sygnału. W praktyce świetnie nadaje się do odcinania składowych niskich albo wysokich, zależnie od miejsca w układzie. To właśnie dlatego w zwrotnicach i filtrach audio kondensator potrafi zmienić zachowanie całego toru bardziej, niż sugeruje jego mały rozmiar.
Na tym etapie ważne jest jedno: ta sama liczba na obudowie nie mówi jeszcze wszystkiego, jeśli układ pracuje w innym paśmie. To prowadzi prosto do najczęstszego zastosowania w motoryzacji, gdzie obciążenie wzmacniacza ma znaczenie od pierwszej sekundy.
Jak czytać impedancję na głośnikach i wzmacniaczach

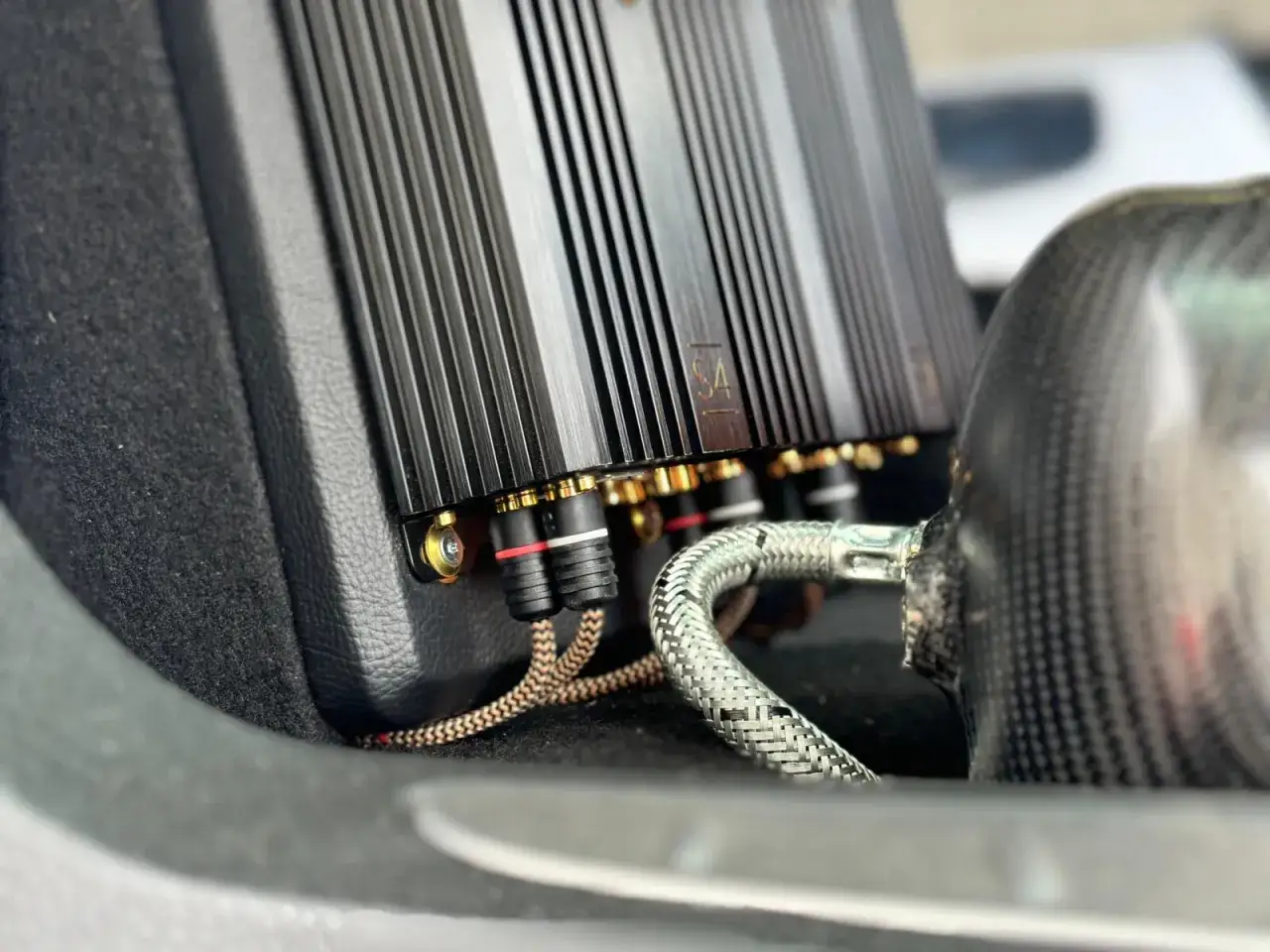

W car audio patrzę na dwa oznaczenia naraz: wartość znamionową głośnika i minimalne obciążenie wzmacniacza. Pierwsza mówi, jaki „ciężar” ma sam głośnik, druga pokazuje, jak mały opór końcówka mocy jeszcze zniesie bez przegrzewania i wchodzenia w zabezpieczenie. Najczęściej spotkasz 2 Ω i 4 Ω, rzadziej 6 Ω albo 8 Ω.
To właśnie minimalne obciążenie wzmacniacza ma większe znaczenie niż sama liczba wydrukowana na magnesie. Wiele samochodowych końcówek mocy pracuje przy 2 Ω na kanał, ale po zmostkowaniu zwykle oczekuje już co najmniej 4 Ω. Dlatego tryb mostkowy trzeba czytać z instrukcji, a nie zgadywać na podstawie ogólnej zasady.
| Wartość znamionowa | Typowe zastosowanie | Co to oznacza w praktyce |
|---|---|---|
| 2 Ω | Mocniejsze systemy i część subwooferów | Większy pobór prądu i większe wymagania wobec wzmacniacza |
| 4 Ω | Najpopularniejszy standard w car audio | Bezpieczny kompromis między mocą a obciążeniem |
| 6 Ω | Rzadsze, często nietypowe zestawy | Lżejsze obciążenie, zwykle mniejsza oddawana moc |
| 8 Ω | Sprzęt domowy i część instalacji specjalnych | Łatwiejsza współpraca, ale zwykle mniej mocy z tego samego wzmacniacza |
Jeśli dwa głośniki 4 Ω połączysz równolegle, dostaniesz 2 Ω. Jeśli zrobisz to samo z trzema sztukami, spadniesz do około 1,33 Ω, a to już potrafi wyłożyć wiele wzmacniaczy. Z doświadczenia wiem, że właśnie tu popełnia się najwięcej kosztownych pomyłek, bo na papierze wszystko wygląda „mocniej”, a w praktyce końcówka mocy zaczyna się dusić.
Kiedy rozumiesz już, jak czytać oznaczenia, można przejść do rzeczy ważniejszej niż samo patrzenie na tabliczkę: do policzenia całego połączenia i sprawdzenia, czy zestaw naprawdę zagra bez ryzyka.
Jak mierzyć i dobierać elementy w praktyce
Ja zawsze zaczynam od prostego pomiaru, ale traktuję go jako kontrolę orientacyjną, nie wyrocznię. Zwykły miernik pokazuje opór stały cewki, więc wynik będzie inny niż wartość znamionowa na etykiecie. To normalne i nie oznacza, że sprzęt jest uszkodzony.
- Odłącz co najmniej jeden przewód od głośnika albo elementu, żeby nie mierzyć całej instalacji naraz.
- Ustaw miernik na pomiar ohmów i odczytaj wartość jako opór stały, a nie pełne obciążenie sygnału.
- Porównaj wynik z wartością znamionową z obudowy lub dokumentacji.
- Policz całe połączenie, jeśli pracuje kilka głośników naraz.
| Połączenie | Wzór | Przykład dwóch głośników 4 Ω |
|---|---|---|
| Szeregowe | Z = Z1 + Z2 | 8 Ω |
| Równoległe | 1/Z = 1/Z1 + 1/Z2 | 2 Ω |
Przy subwooferze z dwiema cewkami trzeba sprawdzić każdą z nich osobno i dopiero potem zdecydować, jak je łączyć. Ten sam przetwornik może dać różne obciążenie końcowe, zależnie od tego, czy łączysz cewki szeregowo, równolegle czy mieszanie. Dobrze ustawiony układ pozwala wykorzystać wzmacniacz bez wpychania go w obszar, w którym zaczyna się przegrzewać albo zniekształcać.
Po takim sprawdzeniu łatwiej wychwycić błędy, które później objawiają się ciszą, zniekształceniami albo wyłączeniem wzmacniacza. I właśnie te błędy warto sobie wypisać wprost, zanim przejdzie się do montażu.
Najczęstsze błędy, które kosztują najwięcej
- Mylenie pomiaru z wartością znamionową. Multimetr pokaże opór stały cewki, więc wynik prawie zawsze będzie niższy niż wartość podana przez producenta.
- Zakładanie, że niższe obciążenie zawsze da lepszy bas. Niższa wartość zwiększa zapotrzebowanie na prąd, ale tylko wtedy, gdy wzmacniacz ma do tego realny zapas.
- Ignorowanie trybu mostkowego. Wzmacniacz, który pracuje stabilnie przy 2 Ω na kanał, nie zawsze będzie bezpieczny przy tym samym obciążeniu po zmostkowaniu.
- Ocenianie zestawu wyłącznie po ohmach. Dwa głośniki o tej samej wartości mogą grać zupełnie inaczej, jeśli różni je skuteczność i moc RMS.
- Pomijanie fabrycznej specyfiki auta. W niektórych samochodach seryjne głośniki lub wzmacniacze pracują w nietypowych układach i zamiana jednego elementu bez sprawdzenia kończy się kłopotem.
W praktyce największe szkody robi nie sam zły wybór liczby, tylko brak spojrzenia na cały tor. Jeśli wzmacniacz nie ma zapasu prądowego, będzie się grzał i wchodził w ochronę. Jeśli obciążenie spadnie za nisko, dźwięk zacznie się łamać jeszcze zanim pojawi się widoczne uszkodzenie sprzętu.
To prowadzi do ostatniego kroku, który lubię sprawdzać przed montażem, zwłaszcza gdy chodzi o zestaw w samochodzie i nie ma miejsca na przypadek.
Co sprawdzić przed montażem głośników i wzmacniacza w aucie
- Sprawdź minimalne obciążenie wzmacniacza dla pojedynczego kanału i osobno dla pracy w mostku.
- Ustal, jak dokładnie mają być połączone głośniki: szeregowo, równolegle czy w układzie mieszanym.
- Jeśli używasz subwoofera z dwiema cewkami, policz każdą konfigurację zanim podepniesz przewody.
- Porównaj moc RMS, a nie tylko moc marketingową, bo to ona mówi najwięcej o realnej współpracy zestawu.
- Jeżeli auto ma system fabryczny, sprawdź, czy producent nie zastosował nietypowych wartości lub osobnych wzmacniaczy dla poszczególnych sekcji.
Jeśli mam zostawić jedną praktyczną zasadę, to taką: nie wybieraj sprzętu po samej liczbie na magnesie. Najpierw policz obciążenie całego toru, potem sprawdź zapas wzmacniacza, a dopiero na końcu oceniaj brzmienie. Wtedy unikniesz i przegrzewania, i rozczarowania głośnością, a instalacja będzie działać stabilnie przez długi czas.
