To wyjaśnienie przydaje się wszędzie tam, gdzie trzeba dobrać zasilacz, UPS, ładowarkę, zabezpieczenie albo ocenić, czy instalacja udźwignie konkretny odbiornik. Zebraliśmy tu definicję, wzory, różnice względem mocy czynnej i biernej oraz praktyczne przykłady z elektrotechniki i motoryzacji, żeby temat dało się od razu przełożyć na realny dobór sprzętu.
Najważniejsze zależności, które warto znać od razu
- To iloczyn wartości skutecznych napięcia i prądu, zapisywany jako S i podawany w VA.
- W obwodzie jednofazowym liczy się ją prosto: S = U × I.
- W układzie trójfazowym symetrycznym używa się zależności S = √3 × U × I.
- Nie pokazuje ona samej użytecznej pracy, tylko całkowite obciążenie źródła i instalacji.
- Im niższy współczynnik mocy, tym większy prąd potrzeba do tej samej mocy czynnej.
- Najczęściej ma znaczenie przy UPS-ach, przetwornicach, ładowarkach EV, prostownikach i sprzęcie warsztatowym.
W praktyce patrzę na tę wielkość jak na „pojemność” zasilania, którą muszą obsłużyć przewody, zabezpieczenia i samo źródło energii. To właśnie dlatego nie wolno mylić jej z watami ani z kWh, bo opisuje coś innego: nie zużycie energii, tylko chwilowe zapotrzebowanie elektryczne odbiornika. Żeby nie mieszać pojęć, najlepiej rozłożyć temat na prosty przykład i dopiero potem przejść do relacji z mocą czynną oraz bierną.
Dlaczego ta wielkość nie jest tym samym co waty

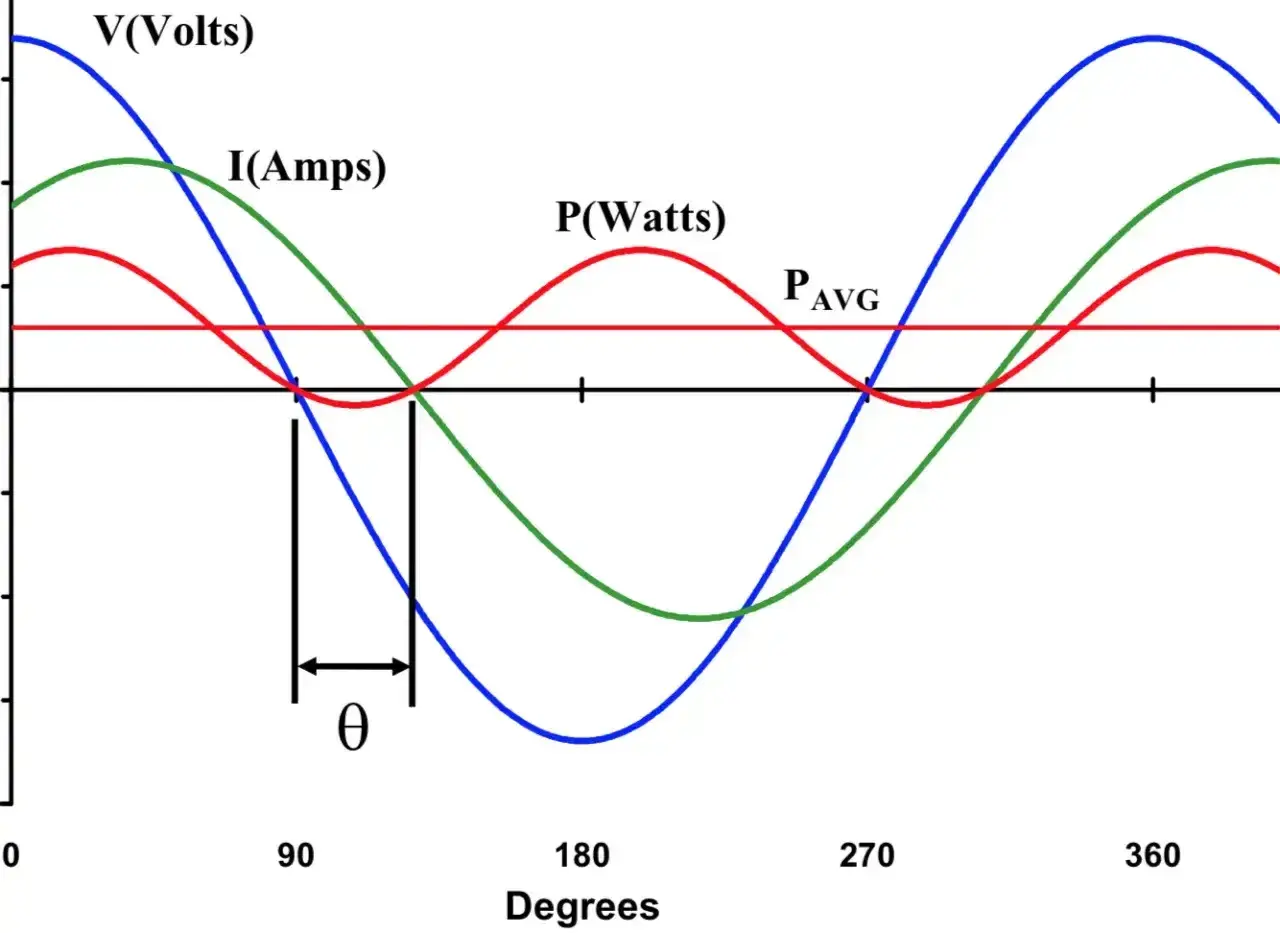

Najkrócej: waty mówią, ile energii naprawdę zamieniasz na pracę, ciepło albo ruch, a wartość pozorna mówi, ile prądu i napięcia „krąży” w układzie jako całość. W obwodzie prądu przemiennego te dwie rzeczy rzadko są identyczne, bo część energii może wracać do źródła zamiast być zużywana na stałe.
Dlatego urządzenie może mieć wysokie VA, a jednocześnie niższą moc czynną w watach. To ważne przy sprzęcie elektronicznym, zasilaczach impulsowych, silnikach, transformatorach czy ładowarkach, gdzie sam napis na etykiecie nie mówi jeszcze wszystkiego. Z perspektywy użytkownika liczy się nie tylko to, ile urządzenie „robi”, ale też to, jak mocno obciąża instalację.
W praktyce lubię tłumaczyć to tak: instalacja nie interesuje się marketingiem na obudowie, tylko tym, ile prądu musi puścić przez przewody i zabezpieczenia. I właśnie dlatego w kolejnym kroku warto zobaczyć, jak tę wartość policzyć bez zgadywania.
Jak liczyć moc pozorną bez zgadywania
Podstawowy wzór w obwodzie jednofazowym jest prosty: S = U × I, gdzie U i I to wartości skuteczne. Wartość skuteczna, czyli RMS, to taka wartość napięcia lub prądu przemiennego, która dawałaby taki sam efekt cieplny jak odpowiednia wartość stała. Dzięki temu obliczenia są użyteczne w realnych instalacjach, a nie tylko w teorii.
Jedna faza
Jeśli masz gniazdo 230 V i odbiornik pobierający 5 A, to obciążenie pozorne wynosi 1150 VA. Przy 10 A będzie to już 2300 VA. Taki rachunek jest szybki i bardzo praktyczny, bo od razu pokazuje, czy wybrany zasilacz, UPS albo przewód nie pracuje na granicy możliwości.
Trzy fazy
W układzie trójfazowym symetrycznym stosuje się zależność S = √3 × U × I. Dla typowej instalacji 400 V i prądu 16 A wychodzi około 11,1 kVA. To dobry przykład z motoryzacji, bo właśnie w tym obszarze często spotyka się stacje ładowania samochodów elektrycznych, gdzie liczy się nie tylko sama moc ładowania, lecz także to, czy instalacja domowa lub firmowa wytrzyma taki pobór.
Przeczytaj również: Uszkodzone łożysko alternatora objawy, które mogą zrujnować Twój pojazd
Co z tego wynika w praktyce
Jeżeli odbiornik ma niski współczynnik mocy, to dla tej samej mocy czynnej potrzebuje większego prądu. Przykładowo przy 230 V i 1000 W prąd przy współczynniku mocy 1 wynosi około 4,35 A, a przy współczynniku 0,7 już około 6,2 A. Różnica jest od razu widoczna w kablach, bezpiecznikach i temperaturze pracy całego układu. Dopiero wtedy widać, skąd bierze się różnica między watami a VA i dlaczego współczynnik mocy ma tak duże znaczenie.
| Wielkość | Symbol | Wzór w AC | Jednostka | Co opisuje |
|---|---|---|---|---|
| Moc czynna | P | U × I × cosφ | W | Energię zamienianą na pracę, ruch lub ciepło |
| Moc bierna | Q | U × I × sinφ | var | Energię krążącą między źródłem a polem elektrycznym lub magnetycznym |
| Wielkość pozorna | S | U × I | VA | Całkowite obciążenie źródła, przewodów i zabezpieczeń |
Co mówi o niej współczynnik mocy
Współczynnik mocy, czyli cosφ, pokazuje, jaka część pobieranej energii przekłada się na moc czynną. Gdy jest bliski 1, układ wykorzystuje prąd bardzo efektywnie. Gdy spada, prąd rośnie szybciej niż użyteczna moc, a to oznacza większe straty, większe obciążenie sieci i częściej konieczność przewymiarowania osprzętu.
W praktyce właśnie ten parametr decyduje, czy dwa urządzenia o podobnej mocy „na papierze” będą zachowywać się tak samo wobec instalacji. Dwa zasilacze mogą oddawać podobną moc do odbiornika, ale jeden będzie wymagał wyraźnie większego prądu wejściowego od drugiego. To szczególnie ważne przy zasilaczach awaryjnych, prostownikach, ładowarkach i elektronice samochodowej.
Jeśli chcesz szybko ocenić urządzenie, patrz na trzy rzeczy naraz: waty, VA i cosφ. Same waty są za mało, bo nie mówią, jak mocno obciążasz sieć. Właśnie tu przydaje się klasyczny trójkąt mocy, który porządkuje wszystkie te zależności jednym rzutem oka.
Jak czytać trójkąt mocy bez technicznego chaosu

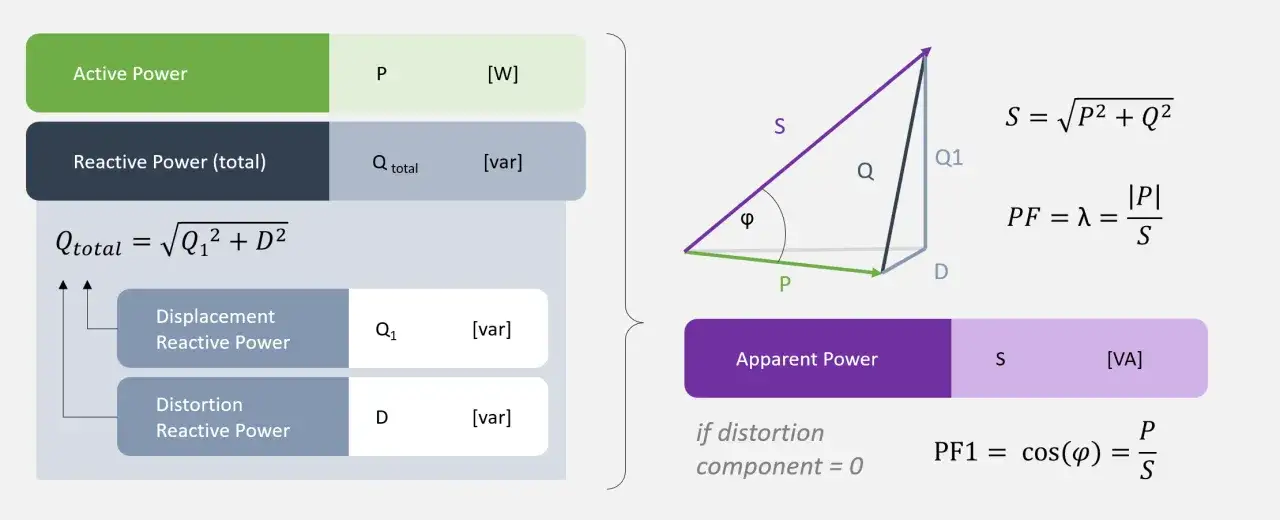

Trójkąt mocy pokazuje relację między trzema wielkościami: czynną, bierną i pozorną. Jeśli pamiętasz tylko jedną rzecz, niech będzie to ta: S jest przeciwprostokątną, a P i Q są przyprostokątnymi. To dlatego zawsze wychodzi większa lub równa od mocy czynnej, a przy idealnym współczynniku mocy zbliża się do niej.
W obwodach indukcyjnych, na przykład z silnikami, kompresorami czy transformatorami, część energii najpierw buduje pole magnetyczne, a potem wraca do źródła. W obwodach pojemnościowych efekt idzie w drugą stronę. Dla użytkownika nie jest to abstrakcja: im bardziej „reaktywny” odbiornik, tym większy prąd i większe wymagania wobec całej instalacji.
To właśnie dlatego w praktyce przemysłowej i serwisowej rozlicza się nie tylko moc czynną, ale też to, jak źródło radzi sobie z obciążeniem pozornym. A skoro już wiemy, jak to działa na poziomie wzorów, warto zobaczyć, gdzie najczęściej wychodzi to w samochodach i warsztacie.
Gdzie ma znaczenie w samochodach i warsztacie
W motoryzacji ten temat pojawia się częściej, niż wielu kierowców zakłada. Najbardziej widać go przy ładowaniu auta elektrycznego, przetwornicach 12/230 V, zasilaniu wyposażenia warsztatowego i urządzeniach pomocniczych, które pracują z sieci lub z instalacji pojazdu.
- Stacja ładowania EV - przy doborze nie wystarczy sama deklaracja mocy ładowania, bo instalacja musi wytrzymać odpowiedni prąd na fazach oraz zapewnić właściwe zabezpieczenie.
- Przetwornica samochodowa - urządzenie może oddawać 230 V, ale po stronie akumulatora pobiera znacznie większy prąd, więc trzeba patrzeć na obciążenie przewodów i zacisków.
- Kompresor lub sprężarka - szczególnie przy rozruchu chwilowy pobór bywa wyższy niż nominalny, więc zabezpieczenie nie może być dobrane „na styk”.
- UPS w serwisie lub garażu - tutaj najczęściej liczy się VA, bo część urządzeń ma gorszy współczynnik mocy niż klasyczna rezystancyjna grzałka czy żarówka.
- Prostownik i ładowarka akumulatora - przy nowoczesnej elektronice warto sprawdzić, czy urządzenie pracuje stabilnie także przy niższym napięciu i wyższym poborze prądu.
Jeśli zestawiasz kilka odbiorników na jednej linii, suma obciążeń nie może być liczona wyłącznie „na oko”. W warsztacie samochodowym to szczególnie ważne, bo jednocześnie potrafią pracować kompresor, podnośnik, oświetlenie i ładowarka akumulatora. Gdy zsumuje się to bez sprawdzenia VA i prądów rozruchowych, problem wychodzi dopiero w chwili wyzwolenia zabezpieczenia. Jeśli jednak dobiera się sprzęt bez patrzenia na VA, łatwo wpaść w kilka przewidywalnych błędów.
Najczęstsze błędy przy czytaniu tabliczek znamionowych
- Mylenie watów z VA - to najczęstszy błąd, bo oba oznaczenia wyglądają podobnie, ale opisują coś innego.
- Pomijanie współczynnika mocy - przy odbiornikach indukcyjnych i impulsowych to właśnie on zmienia obraz sytuacji najbardziej.
- Ignorowanie rozruchu - urządzenie może pracować spokojnie, a i tak przez ułamek sekundy pobierać znacznie więcej prądu.
- Liczenie tylko dla jednej fazy - w instalacjach trójfazowych trzeba sprawdzić, czy producent podaje moc całkowitą, czy na fazę.
- Porównywanie sprzętu bez sprawdzenia trybu pracy - moc ciągła, chwilowa i szczytowa to nie to samo.
- Zakładanie, że każde urządzenie elektroniczne zachowuje się tak samo - zasilacze impulsowe, falowniki i ładowarki potrafią mocno różnić się charakterystyką poboru.
W takich sytuacjach ratuje prosty nawyk: zanim coś podłączę, sprawdzam, czy patrzę na W, VA, czy na sam prąd znamionowy. To niewielki wysiłek, ale bardzo skutecznie ogranicza ryzyko przeciążenia instalacji i błędnego doboru zabezpieczeń. Na koniec zostaje już tylko krótka zasada, która dobrze porządkuje cały temat.
Co sprawdzić przed wyborem zasilania
Jeśli mam podać jedną praktyczną radę, to brzmi ona tak: najpierw odczytaj wartość pozorną i prąd, potem sprawdź współczynnik mocy, a dopiero na końcu porównuj to z mocą czynną. To działa przy UPS-ach, przetwornicach, ładowarkach, sprzęcie warsztatowym i stacjach ładowania, bo od razu widać, czy urządzenie mieści się w możliwościach sieci.
W instalacjach domowych i garażowych dobrze jest też zostawić rozsądny zapas, zwłaszcza gdy odbiornik ma silnik, kompresor albo elektroniczny układ startu. W przypadku nowoczesnych urządzeń impulsowych prosty model z podręcznika nadal jest bardzo użyteczny, ale nie zawsze wystarcza do pełnej oceny obciążenia. Dlatego ja traktuję tę wielkość jako pierwszy filtr decyzyjny: jeśli tutaj coś się nie zgadza, reszta obliczeń nie ma już sensu.
Jeżeli chcesz uniknąć nietrafionego zakupu albo przeciążenia instalacji, zacznij właśnie od VA, a nie od samego napisu na pudełku. To najkrótsza droga do poprawnego doboru sprzętu i bezpiecznej pracy całego układu.
