W układach zasilania liczy się nie tylko to, czy prąd popłynie, ale też ile energii po drodze zamieni się w ciepło. Właśnie dlatego dioda Schottky’ego jest tak ceniona w prostownikach, przetwornicach i zabezpieczeniach przed odwrotną polaryzacją. Poniżej wyjaśniam, jak działa, gdzie daje realną przewagę i jak ocenić, czy rzeczywiście pasuje do Twojego układu.
Najważniejsze rzeczy, które warto zapamiętać
- Niski spadek napięcia oznacza mniejsze straty mocy i mniej grzania niż w klasycznej diodzie krzemowej.
- Najczęściej wygrywa w układach 12 V, przetwornicach DC-DC, prostownikach i ochronie przed odwrotną polaryzacją.
- W zamian dostajesz zwykle większy prąd wsteczny i ograniczony zapas napięcia wstecznego.
- Dobór trzeba robić pod rzeczywisty prąd, temperaturę i obudowę, a nie pod jedną wartość z katalogu.
- Przy większych prądach i niskich napięciach coraz częściej sens ma idealna dioda na MOSFET.
- W aucie Schottky sprawdza się dobrze, ale nie jest automatycznie najlepsza w każdej aplikacji.

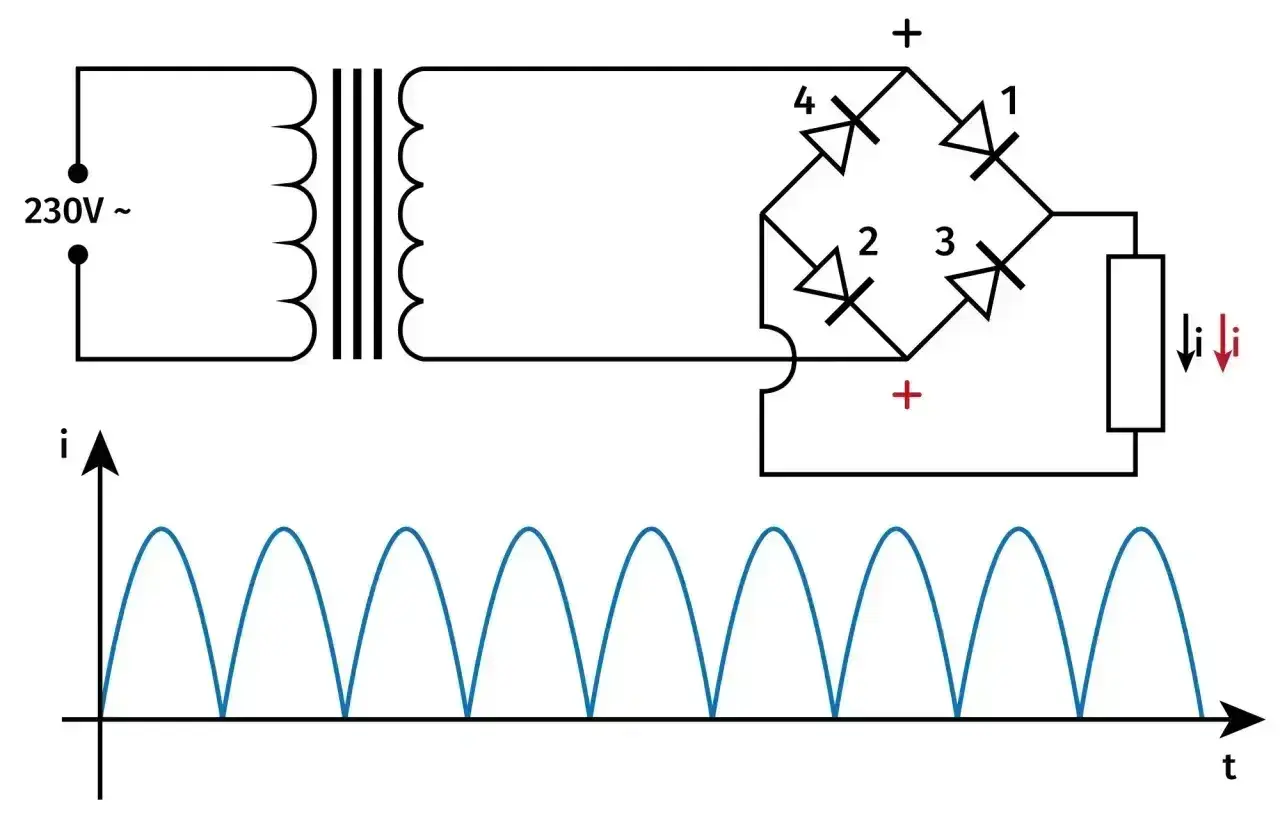

Jak działa i skąd bierze się niski spadek napięcia
Najkrócej: to prostownik oparty na złączu metal-półprzewodnik, a nie na klasycznym złączu p-n. Taka konstrukcja nie magazynuje ładunku w takim stopniu jak zwykła dioda, więc przewodzi szybciej i nie ciągnie za sobą tak dużych strat przy przełączaniu. W praktyce oznacza to jeden bardzo konkretny efekt: mniej energii ucieka w postaci ciepła.
W realnych układach spadek napięcia przewodzenia jest zwykle dużo niższy niż w typowej diodzie krzemowej. Przy małych prądach można spotkać okolice 0,3-0,4 V, a w elementach mocy przy dużym prądzie nadal często zostajesz w rejonie około 0,3 V zamiast 0,6-0,9 V. To brzmi jak drobiazg, ale w zasilaniu małonapięciowym różnica jest odczuwalna od razu. Przy 10 A i spadku 0,4 V tracisz 4 W ciepła, a przy 0,7 V już 7 W. To różnica, którą trzeba potem odprowadzić z płytki, radiatora albo całej obudowy.
Ja patrzę na ten element przede wszystkim jako na sposób na zmniejszenie strat w miejscach, gdzie każda dziesiąta wolta ma znaczenie. Na wyjściu 5 V 0,4 V to już 8% napięcia, a przy 3,3 V robi się z tego ponad 12%. Właśnie dlatego Schottky tak często pojawia się w zasilaczach impulsowych i układach bateryjnych. Z tego punktu łatwo przejść do pytania, gdzie taka przewaga naprawdę się opłaca, a gdzie to tylko ładnie wygląda na papierze.
Gdzie sprawdza się najlepiej w samochodzie i elektronice 12 V
W motoryzacji i elektronice zasilającej ta technologia ma sens wszędzie tam, gdzie napięcie nie jest wysokie, a straty zaczynają boleć. W instalacji 12 V, w ładowarkach samochodowych, małych przetwornicach, układach LED czy prostych zabezpieczeniach przed odwrotnym podłączeniem akumulatora Schottky bywa po prostu rozsądnym kompromisem między prostotą a sprawnością.
| Zastosowanie | Dlaczego to działa | Na co uważać |
|---|---|---|
| Zabezpieczenie przed odwrotną polaryzacją | Prosty element w szereg ogranicza ryzyko uszkodzenia układu | Każdy spadek napięcia zmniejsza zapas dla reszty elektroniki |
| OR-ing źródeł zasilania | Można bezpiecznie połączyć dwa źródła i odseparować je od siebie | Wysoka temperatura podbija prąd wsteczny i ryzyko samonagrzewania |
| Prostownik w przetwornicy buck lub boost | Niski spadek i szybkie przełączanie poprawiają sprawność | Trzeba dobrać napięcie wsteczne z zapasem, nie tylko pod nominalne 12 V |
| Obciążenia indukcyjne i klamrowanie | Dobrze znosi szybkie impulsy i pomaga ograniczyć przepięcia | Liczy się także pojemność, prąd szczytowy i jakość prowadzenia ścieżek |
W samochodzie szczególnie dobrze widać różnicę między teorią a praktyką. Jeśli chronisz linię zasilania kamery, rejestratora albo modułu LED, zysk z niższego spadku napięcia odczujesz od razu. Jeśli jednak ten sam element ma przenieść większy prąd przez dłuższy czas, trzeba już policzyć straty i temperaturę, a nie tylko zaufać opisowi „low VF”. Im niższe napięcie systemu, tym bardziej opłaca się walka o każdy ułamek wolta, ale właśnie wtedy błędy doboru są też najdroższe. To prowadzi do ważniejszego pytania: jak czytać kartę katalogową, żeby nie pomylić dobrego marketingu z dobrym elementem.
Jak czytać kartę katalogową, żeby nie przegapić pułapek
W kartach katalogowych Schottky najczęściej patrzę na pięć rzeczy: spadek napięcia przewodzenia, napięcie wsteczne, prąd upływu, dopuszczalny prąd ciągły i termikę obudowy. Sama nazwa „low VF” nie wystarcza, bo ten sam typ diody może zachowywać się zupełnie inaczej przy 100 mA, 2 A albo 20 A. Dla porządku warto pamiętać, że wartość VF zawsze zależy od prądu i temperatury.
| Parametr | Co oznacza w praktyce | Na co patrzę |
|---|---|---|
| VF, czyli spadek napięcia przewodzenia | Bezpośrednio wpływa na straty mocy i grzanie | Wartość przy prądzie zbliżonym do rzeczywistego obciążenia |
| VRRM, czyli maksymalne napięcie wsteczne | Określa, czy dioda wytrzyma napięcie w stanie zaporowym | Zapas ponad nominalne napięcie układu, zwłaszcza w instalacji samochodowej |
| IR, czyli prąd wsteczny | Im większy, tym większe ryzyko strat i nagrzewania w temperaturze | Wysoka temperatura pracy i tryb ciągły |
| IF(AV) i prąd szczytowy | Mówią, ile prądu element zniesie bezpiecznie | Nie tylko samą liczbę, ale też warunki chłodzenia i ścieżki na PCB |
| Obudowa i parametry termiczne | Decydują, czy ciepło ma gdzie uciec | Rezystancję termiczną, pole miedzi i sposób montażu |
W danych katalogowych można spotkać bardzo różne wartości, i to jest normalne. Drobne elementy sygnałowe potrafią mieć około 420 mV spadku przy 100 mA, bardzo szybkie wersje schodzą do kilku nanofaradów pojemności i kilku nanosekund przełączania, a duże diody mocy potrafią pokazywać typowe około 0,33 V przy 30 A i podwyższonej temperaturze złącza. To dobrze pokazuje, że nie ma jednej „uniwersalnej” Schottky. Jest tylko element dobrany lepiej albo gorzej do konkretnego zadania.
Jest jeszcze jeden haczyk, który widzę często w praktyce: im niższy spadek napięcia, tym częściej rośnie prąd upływu. W wysokiej temperaturze może on wejść z mikroamperów w miliampery, a wtedy zaczyna się nie tylko kwestia sprawności, ale też stabilności termicznej. W układach OR-ing i zasilaniu awaryjnym to szczególnie ważne, bo samonagrzewanie potrafi uruchomić nieprzyjemną kaskadę strat. Po takich danych łatwiej zrozumieć, dlaczego porównanie z innymi rozwiązaniami ma sens.
Schottky, zwykła dioda i idealna dioda nie robią tego samego
Jeśli patrzeć tylko na prostotę, Schottky ma mocną pozycję: jest tania, łatwa do wdrożenia i szybka. Jeśli patrzeć na sprawność, wygrywa tam, gdzie klasyczna dioda krzemowa zaczyna grzać bez sensu. Ale w 2026 roku nie jest już jedyną sensowną odpowiedzią. Coraz częściej pojawia się też układ „idealnej diody” oparty o MOSFET, który potrafi zejść do rzędu dziesiątek miliwoltów spadku, zwykle około 20 mV, zależnie od sterowania i obciążenia.
| Cecha | Schottky | Zwykła dioda krzemowa | Idealna dioda na MOSFET |
|---|---|---|---|
| Spadek napięcia | niski, zwykle około 0,2-0,5 V | wyższy, zwykle około 0,6-1,0 V | bardzo niski, często około 20 mV |
| Przełączanie | bardzo szybkie | wolniejsze | zależne od sterownika |
| Prąd wsteczny | zwykle wyższy, rośnie z temperaturą | niższy | zależny od MOSFET i układu sterującego |
| Złożoność | niska | niska | wyższa |
| Kiedy ma przewagę | gdy chcesz prostoty i małych strat | gdy strata nie jest krytyczna | gdy liczy się maksymalna sprawność i niski spadek |
Moja praktyczna zasada jest prosta: przy małych i średnich prądach Schottky zwykle daje najlepszy stosunek prostoty do efektu. Przy większych prądach, zwłaszcza w układach niskonapięciowych, MOSFET zaczyna być rozsądniejszy, bo 0,4 V straty przy 15 A to już 6 W ciepła, a to nie jest detal. W tym miejscu warto też pamiętać o odmianach SiC Schottky, które są używane w wyższych napięciach i trudniejszych warunkach, ale to już inna półka kosztowa i projektowa. Sam wybór rozwiązania to jednak dopiero połowa zadania, bo bardzo łatwo zrujnować jego zalety prostym błędem montażowym.
Najczęstsze błędy przy doborze i montażu
Najgorszy błąd, jaki widzę, to patrzenie tylko na jedną liczbę w tabelce. Ktoś widzi „0,33 V” i uznaje, że temat jest zamknięty. W praktyce trzeba jeszcze uwzględnić temperaturę, obudowę, sposób chłodzenia, prąd szczytowy i charakter obciążenia. Dopiero wtedy wiadomo, czy element będzie pracował stabilnie, czy po kilku minutach zacznie się niepotrzebnie gotować.
- Dobór wyłącznie pod VF z małego prądu - przy realnym obciążeniu spadek może być wyższy, a strata mocy większa.
- Za mały zapas napięcia wstecznego - szczególnie ryzykowny w instalacji samochodowej i układach impulsowych.
- Ignorowanie temperatury - prąd upływu rośnie z ciepłem, a to może uruchomić samonagrzewanie.
- Zbyt mała obudowa - nawet dobra technologia nie pomoże, jeśli nie ma gdzie oddać ciepła.
- Brak analizy spadku napięcia na całej ścieżce - dioda nie jest jedynym elementem, który zabiera energię.
W układach OR-ing i zasilaniu awaryjnym szczególnie nie lubię założenia, że „Schottky rozwiąże wszystko”. Jeśli jedna gałąź zaczyna się grzać, a prąd wsteczny rośnie wraz z temperaturą, robi się z tego układ, który sam siebie dogrzewa. To nie oznacza, że technologia jest zła, tylko że trzeba znać jej granice. Gdy te pułapki masz z głowy, zostaje już tylko praktyczny dobór pod konkretny samochód, przetwornicę albo płytkę zasilającą.
Co sprawdzam przed montażem w aucie i elektronice zasilającej
Jeśli miałbym dobrać taki element do układu 12 V, zacząłbym od prostego bilansu: jaki prąd rzeczywiście płynie, jaka jest temperatura pracy i ile strat cieplnych mogę zaakceptować. Dopiero potem patrzyłbym na konkretną obudowę i napięcie wsteczne. To daje dużo lepszy wynik niż szukanie „najmniejszego spadku” bez kontekstu.
Przydatny skrót myślowy jest taki: VF razy prąd to Twoja strata mocy. Jeśli masz 8 A i 0,35 V, wychodzi 2,8 W. Jeśli prąd rośnie do 20 A, robi się już 7 W. W zamkniętej obudowie samochodowej to potrafi zmienić wszystko. Z drugiej strony, jeśli potrzebujesz tylko prostego odseparowania dwóch źródeł zasilania albo ochrony przed odwrotnym podłączeniem, Schottky nadal bywa najlepszym wyborem, bo daje szybki efekt bez dodatkowej elektroniki sterującej.
Jeżeli układ ma pracować długo, pod obciążeniem i bez nadmiaru miejsca na odprowadzanie ciepła, rozważyłbym też alternatywę w postaci MOSFET-owej idealnej diody. Jeśli natomiast priorytetem jest prostota, niski koszt i łatwa naprawa, Schottky nadal jest bardzo sensowna. Dobrze dobrana nie udaje rozwiązania „do wszystkiego” - i właśnie dlatego tak często działa lepiej niż pozornie nowocześniejsze opcje.
Najlepszy wniosek jest prosty: ten element daje największą korzyść tam, gdzie niskie straty, szybkie przełączanie i prostota są ważniejsze niż absolutnie najniższy możliwy spadek napięcia. Jeśli trzymasz się tej zasady, łatwiej unikniesz przegrzewania, niepotrzebnych strat i rozczarowania po pierwszym pomiarze pod obciążeniem.
