Magistrala CAN w aucie – diagnoza i naprawa bez zgadywania

Maciej Stępień .

29 lipca 2026

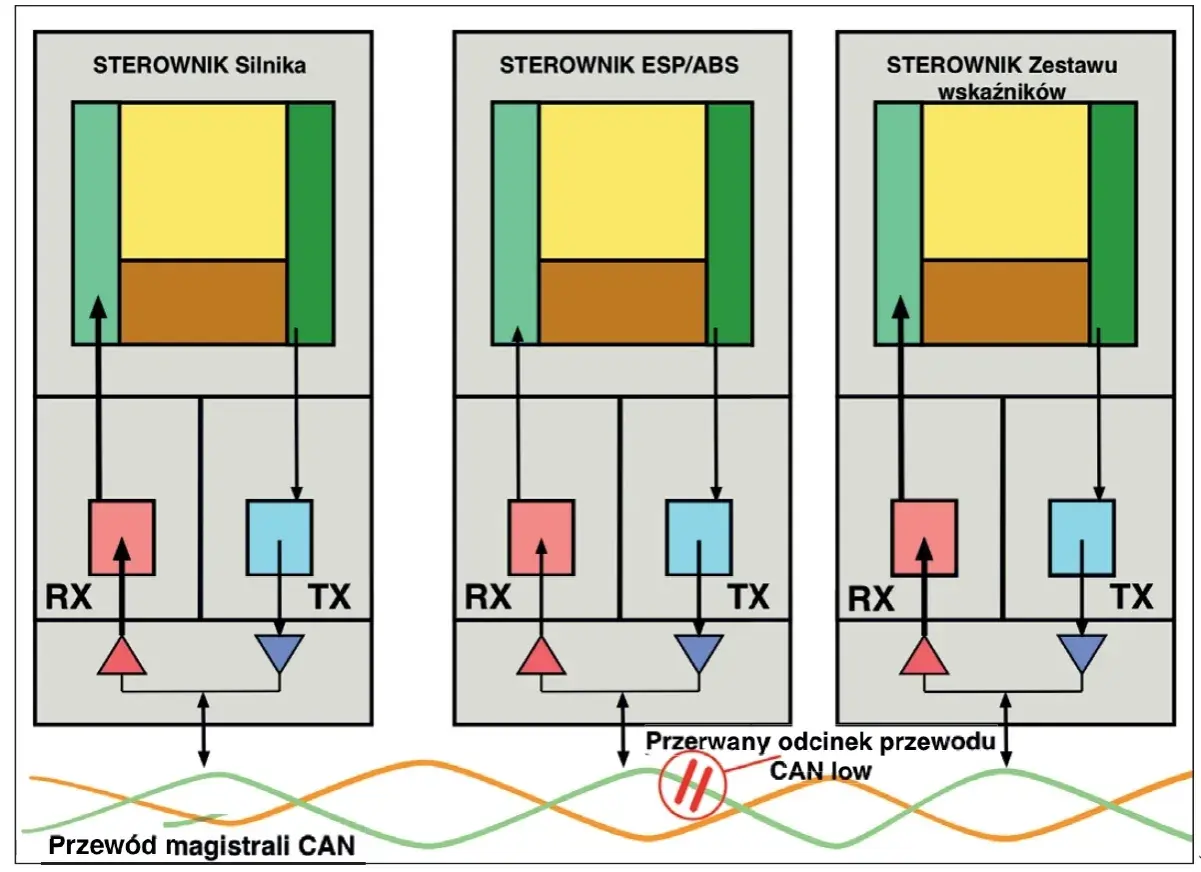

Schemat blokowy komunikacji CAN między sterownikami. Pokazuje przepływ danych CAN, odbiorniki (RX) i nadajniki (TX) oraz przerwanie przewodu CAN low.

Magistrala CAN jest dziś jednym z najważniejszych elementów samochodowej elektryki, bo łączy sterowniki silnika, ABS, komfortu i wielu innych układów w jedną sieć komunikacyjną. W tym artykule wyjaśniam, jak działa taka komunikacja, po czym rozpoznać usterkę w instalacji i jak podejść do diagnozy bez zgadywania. Dorzucam też praktyczne porównanie z CAN FD i innymi sieciami, które spotyka się w nowszych autach.

Najważniejsze informacje o magistrali CAN w samochodzie

  • CAN to dwuwięzłowa, różnicowa sieć komunikacyjna, która zastępuje dużą część klasycznego okablowania punkt-punkt.
  • Priorytet wiadomości zależy od identyfikatora, więc ważniejsze dane mogą „wygrać” dostęp do magistrali bez chaosu w komunikacji.
  • W sprawnym układzie rezystancja między CAN-H i CAN-L przy wyłączonym zapłonie zwykle wynosi około 60 Ω.
  • Awaria CAN często objawia się lawiną błędów z kilku modułów naraz, a nie jedną wyraźną usterką.
  • CAN FD zwiększa możliwości transmisji, ale nie zastępuje klasycznego CAN w każdym samochodzie.
  • Najkrótsza droga do diagnozy prowadzi przez zasilanie, masę, terminację i stan wiązki, a nie przez wymianę sterowników na ślepo.

Czym jest magistrala CAN i po co stosuje się ją w aucie

Magistrala CAN to standard komunikacji szeregowej, w którym sterowniki samochodu wymieniają krótkie komunikaty zamiast prowadzić osobne przewody do każdej informacji. Dzięki temu instalacja jest lżejsza, prostsza i mniej podatna na chaos, który dawniej był zmorą rozbudowanej elektryki samochodowej. W praktyce oznacza to, że ECU silnika, ABS, skrzynia, licznik i gateway nie przesyłają danych „na piechotę”, tylko korzystają z jednej wspólnej sieci.

Najważniejsze jest to, że CAN działa jako sieć broadcastowa. Wiadomość trafia do wszystkich modułów na magistrali, a każdy sterownik sam sprawdza, czy dana ramka jest dla niego istotna. To dobrze pasuje do auta, bo informacja o prędkości, obrotach, stanie hamulców czy błędach czujników musi szybko dotrzeć do kilku miejsc naraz, bez mnożenia przewodów i bez opóźnień typowych dla starszych rozwiązań.

W nowoczesnym samochodzie nie ma jednej, prostej magistrali „do wszystkiego”. Zwykle pracuje kilka sieci połączonych bramką, czyli gatewayem, który tłumaczy dane między domeną napędu, komfortu i infotainmentu. Dlatego jedna awaria potrafi wyglądać jak problem z połową auta, choć źródło bywa zaskakująco lokalne. Do tego właśnie dochodzimy w kolejnej sekcji, bo sposób działania sieci tłumaczy też jej największą odporność.

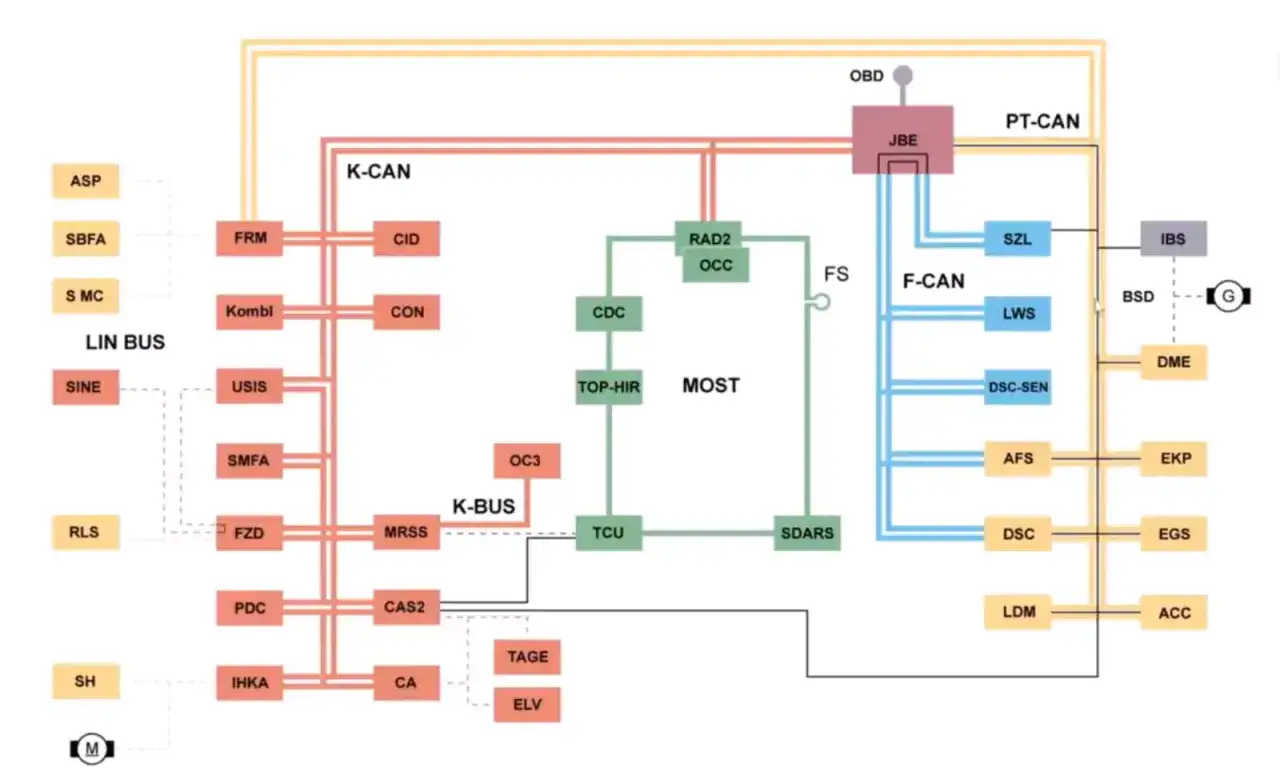

Schemat sieci komunikacyjnej pojazdu, pokazujący połączenia między modułami przez magistrale K-CAN, F-CAN, PT-CAN, LIN BUS, K-BUS, MOST i SDARS. Kluczowe moduły to JBE, FRM, DME, DSC, a także inne elementy systemu CAN.

Jak działa komunikacja między sterownikami

W klasycznym CAN komunikacja opiera się na dwóch przewodach: CAN-H i CAN-L. To sygnał różnicowy, czyli taki, w którym liczy się różnica napięć między liniami, a nie sam potencjał jednej żyły względem masy. Taki układ bardzo dobrze znosi zakłócenia elektryczne, które w samochodzie są codziennością: zapłon, silniki elektryczne, przekaźniki, alternator czy długie przebiegi wiązek potrafią narobić sporo szumu.

W sieci CAN liczy się też arbitraż, czyli mechanizm rozstrzygania, kto nadaje w danym momencie. Jeżeli kilka modułów zacznie nadawać jednocześnie, wygrywa wiadomość o wyższym priorytecie, a reszta czeka i wysyła później. To nie jest wada, tylko jedna z największych zalet tego standardu: ważne komunikaty nie giną w tłoku, a sieć nie blokuje się przy każdym konflikcie.

Element Co robi Dlaczego ma znaczenie
CAN-H i CAN-L Przenoszą sygnał różnicowy Układ jest odporniejszy na zakłócenia i spadki jakości wiązki
Arbitraż Rozstrzyga, kto nadaje pierwszy Priorytet mają komunikaty ważniejsze dla bezpieczeństwa i pracy napędu
Terminacja 120 Ω Kończy linię na obu końcach magistrali Bez niej pojawiają się odbicia sygnału i błędy transmisji
Skręcona para Ogranicza wpływ zakłóceń Prowadzenie przewodów ma znaczenie przy każdej naprawie i dołożeniu akcesoriów

W praktyce bardzo przydaje się jeden prosty test: przy wyłączonym zapłonie i uśpionych modułach rezystancja między CAN-H i CAN-L często wynosi około 60 Ω. To efekt dwóch terminatorów 120 Ω połączonych równolegle. Jeśli widzisz wyraźnie inny wynik, sieć prosi o uwagę, zanim wymienisz cokolwiek drogiego.

W klasycznym CAN identyfikator ramki ma zwykle 11 bitów, a w wersji rozszerzonej 29 bitów. Im niższy priorytet, tym mniejsza szansa, że dana wiadomość wyprze z magistrali komunikat ważniejszy. To dlatego układy związane z bezpieczeństwem i napędem mają pierwszeństwo przed komfortem, a nie odwrotnie. Z tego samego powodu prowadzenie diagnostyki trzeba zacząć od sprawdzenia, które moduły w ogóle powinny się ze sobą komunikować.

Skoro wiemy już, jak sieć przesyła dane, łatwiej zrozumieć, gdzie w samochodzie ta komunikacja naprawdę pracuje i dlaczego awaria jednego obszaru nie zawsze oznacza problem całego auta.

Gdzie CAN pracuje w samochodzie i co zwykle nim steruje

CAN nie obsługuje jednej konkretnej funkcji. To szkielet, na którym opiera się bardzo wiele układów: od napędu i bezpieczeństwa po komfort i multimedia. W praktyce spotykam go wszędzie tam, gdzie kilka sterowników musi wymieniać dane w czasie rzeczywistym i nie ma sensu ciągnąć osobnego przewodu dla każdego sygnału.

  • Układ napędowy: obroty silnika, moment, pozycja pedału, praca skrzyni i informacje o obciążeniu.
  • Bezpieczeństwo: ABS, ESP, wspomaganie hamowania, poduszki powietrzne, czujniki przyspieszenia.
  • Komfort: centralny zamek, szyby, lusterka, klimatyzacja, fotel, podgrzewanie i oświetlenie.
  • Infotainment: radio, ekran, kamera cofania, czujniki parkowania i część funkcji sterowania głosowego.
  • Diagnostyka i bramki: odczyt błędów, przekazywanie danych między sieciami, komunikacja z testerem.

Najczęstsze nieporozumienie jest takie, że „jak nie działa jeden moduł, to winny jest CAN”. To zbyt szybki wniosek. Często problem dotyczy samego modułu, jego zasilania, masy albo bezpiecznika, a magistrala jest tylko miejscem, w którym błąd staje się widoczny dla reszty samochodu. Dopiero gdy objawy zaczynają się mnożyć, warto mocniej podejrzewać sieć lub jej odcinek.

Praktycznie najważniejsze jest rozróżnienie między domenami. Jeśli padnie moduł drzwi, auto może jeszcze normalnie jechać. Jeśli jednak problem dotyczy sieci napędu albo bramki, nagle pojawiają się błędy skrzyni, ABS, układu kierowniczego i licznika naraz. To właśnie ten typ objawów prowadzi do kolejnej sekcji, bo diagnoza CAN zaczyna się od obserwacji zachowania auta, a nie od losowego rozpinania wiązek.

Jakie objawy daje usterka w sieci CAN

Awaria magistrali rzadko wygląda jak jeden oczywisty objaw. Zwykle to zestaw błędów, które pozornie nie mają ze sobą związku: kilka kontrolek zapala się jednocześnie, jeden sterownik znika z diagnostyki, a inny działa tylko częściowo. W warsztatowej praktyce to właśnie taka lawina komunikatów najczęściej sugeruje problem z siecią albo z jej zasilaniem, a nie z pojedynczym czujnikiem.

Objaw Co to zwykle oznacza Od czego zacząć
Kilka kontrolek naraz Problem z komunikacją między modułami, zasilaniem lub masą Odczyt błędów typu U, kontrola akumulatora, bezpieczników i punktów masowych
Brak kontaktu z jednym sterownikiem Moduł nie budzi się, ma zwarcie albo nie dostaje zasilania Zasilanie, masa, wtyczka, korozja, lokalna wiązka
Raz działa, raz nie Przerywany styk, uszkodzony przewód, woda w złączu Poruszanie wiązką, oględziny miejsc narażonych na zginanie i wilgoć
Całkowity brak komunikacji Zwarcie jednej linii, przerwa w magistrali albo brak terminacji Pomiar rezystancji, odpinanie gałęzi, weryfikacja końców sieci
Tryb awaryjny skrzyni lub silnika Utrata danych z jednego z kluczowych sterowników Sprawdzenie, czy problem dotyczy jednego modułu czy całej domeny

Tu przydaje się prosty, ale skuteczny pomiar: przy wyłączonym zapłonie sprawdzam opór między CAN-H i CAN-L. Około 60 Ω zwykle oznacza, że terminacja jest poprawna. Wynik zbliżony do 120 Ω często sugeruje brak jednej terminacji albo przerwę w sieci, a wynik wyraźnie niższy może wskazywać na dołożony, niepotrzebny opornik lub zwarcie. To nie zastępuje diagnostyki oscyloskopem, ale bardzo szybko zawęża pole poszukiwań.

Wiele usterek ma banalne źródło: korozja po zalaniu, uszkodzenie w okolicy zawiasów drzwi, źle dołożony alarm, radio albo moduł haka. Dlatego zanim ktoś uzna, że winny jest „komputer”, dobrze jest sprawdzić, czy instalacja nie została naruszona mechanicznie lub przez nieprofesjonalny montaż dodatkowego wyposażenia. Właśnie to prowadzi do pytania, czym CAN różni się od nowszych sieci i kiedy klasyczny standard już nie wystarcza.

CAN, CAN FD i inne sieci w nowszych autach

Klasyczny CAN nadal ma bardzo mocną pozycję, ale nie jest już jedyną siecią w samochodzie. W nowszych konstrukcjach coraz częściej spotyka się CAN FD, LIN i Automotive Ethernet, a każda z tych technologii ma inne miejsce w architekturze auta. To ważne, bo ktoś patrzący wyłącznie przez pryzmat CAN może źle ocenić, dlaczego jeden system działa po CAN, a inny już nie.

Sieć Typowe zastosowanie Atut Ograniczenie
CAN Napęd, bezpieczeństwo, komfort, diagnostyka Duża odporność na zakłócenia i prosty, sprawdzony model pracy Ograniczona wielkość danych w jednej ramce
CAN FD Nowsze platformy, sterowniki o większym wolumenie danych Większa ładowność ramki i szybsza faza danych Wymaga zgodnych sterowników i narzędzi diagnostycznych
LIN Proste elementy komfortu i wyposażenia Niska cena i prostota Dużo wolniejsza od CAN, nie nadaje się do bardziej wymagających zadań
Automotive Ethernet Kamery, ADAS, systemy multimedialne, duże transfery danych Wysoka przepustowość Większa złożoność architektury i droższa infrastruktura

CAN FD jest rozwinięciem klasycznego standardu. Pozwala przesłać więcej danych w jednej ramce, a część transmisji może odbywać się szybciej niż w klasycznym CAN. Ważny szczegół praktyczny: sterownik obsługujący CAN FD zwykle potrafi też pracować z klasycznym CAN, ale nie działa to automatycznie w drugą stronę. To dlatego przy retrofitach, wymianie bramek albo doborze interfejsu diagnostycznego trzeba sprawdzić zgodność sprzętu, a nie tylko nazwę złącza.

Dla kierowcy najważniejsza konsekwencja jest prosta: im bardziej złożony samochód, tym większa szansa, że jedna usterka dotknie nie tylko konkretnego modułu, ale też sposób, w jaki sieci wymieniają między sobą dane. W praktyce prowadzi to do jednego wniosku: diagnoza musi być uporządkowana, inaczej łatwo przepalić czas i pieniądze.

Jak diagnozować magistralę bez wymiany części na ślepo

Jeśli miałbym ułożyć sensowną kolejność działań, zacząłbym od zasilania i mas, a dopiero potem schodziłbym głębiej w samą sieć. To najkrótsza droga do odpowiedzi na pytanie, czy problem naprawdę siedzi w CAN, czy tylko tak wygląda z poziomu kontrolek na desce. W elektryce samochodowej ta różnica oszczędza mnóstwo niepotrzebnych wymian.

  1. Odczytaj błędy ze wszystkich dostępnych sterowników i sprawdź, czy pojawiają się komunikaty typu „brak komunikacji” lub kody U.
  2. Ustal, czy problem dotyczy jednego modułu, kilku powiązanych modułów, czy całej grupy funkcji.
  3. Sprawdź akumulator, bezpieczniki, zasilanie po zapłonie i główne punkty masowe.
  4. Przy wyłączonym zapłonie zmierz rezystancję między CAN-H i CAN-L. W wielu autach wynik około 60 Ω jest sygnałem, że terminacja działa poprawnie.
  5. Jeżeli wynik odbiega od normy, zawężaj problem przez odpinanie gałęzi lub podejrzanych modułów, zamiast zgadywać.
  6. Obejrzyj złącza, odcinki przy nadkolach, podłodze, słupkach i w rejonie zawiasów drzwi, bo tam najczęściej pojawia się uszkodzenie mechaniczne lub wilgoć.
  7. Jeśli objaw jest niestabilny, użyj oscyloskopu. Multimetr da trop, ale przebieg na linii pokaże więcej o zakłóceniach, zwarciach i odbiciach.

Ważna uwaga praktyczna: nie każda „dziwna” usterka wymaga rozpinania połowy auta. Jeśli komunikacja pada po założeniu dodatkowego radia, alarmu albo modułu haka, to właśnie tam zaczynam szukać. Jeśli problem pojawił się po naprawie blacharskiej, zaglądam do wiązek i złącz w okolicy uderzenia albo zalania. To proste, ale bardzo skuteczne podejście, bo CAN rzadko psuje się bez powodu.

Właśnie dlatego najbardziej opłaca się rozumieć ograniczenia tego systemu, a nie traktować go jak czarną skrzynkę. Dzięki temu łatwiej odróżnić prawdziwą awarię magistrali od zwykłego problemu z zasilaniem, masą albo jednym uszkodzonym modułem.

Co warto zapamiętać, zanim uznasz winę magistrali

Najważniejsza zasada jest prosta: pojedynczy objaw zwykle wskazuje na jeden moduł lub jego zasilanie, a lawina błędów z kilku sterowników częściej kieruje uwagę na sieć, wiązkę albo bramkę. To rozróżnienie w praktyce robi ogromną różnicę, bo pozwala nie pomylić skutku z przyczyną. CAN jest odporny, ale nie jest niezniszczalny.

Jeżeli ktoś dołożył akcesoria bez zrozumienia architektury auta, woda weszła w złącze albo przewód został naciągnięty przy naprawie, objawy potrafią wyglądać dramatycznie: choinka kontrolek, brak komunikacji, tryb awaryjny i losowe błędy. Z mojego punktu widzenia to właśnie wtedy najbardziej liczy się metodyczna diagnostyka, a nie szybka wymiana „na próbę”.

Jeśli chcesz podejść do tematu rozsądnie, zacznij od prostych pomiarów, a dopiero potem przechodź do bardziej zaawansowanych testów. W samochodowej elektryce wygrywa nie ten, kto wymieni najwięcej części, tylko ten, kto najpierw dobrze zrozumie, jak komunikuje się cały układ.

FAQ - Najczęstsze pytania

Magistrala CAN to dwuprzewodowa sieć komunikacyjna, która łączy sterowniki w aucie (np. silnika, ABS) pozwalając im wymieniać dane. Zastępuje skomplikowane okablowanie punkt-punkt, zwiększając odporność na zakłócenia i upraszczając instalację elektryczną.
Awaria CAN często objawia się lawiną błędów z wielu modułów jednocześnie, zapaleniem się kilku kontrolek, brakiem komunikacji z niektórymi sterownikami lub niestabilnym działaniem. Rzadko jest to pojedynczy, oczywisty objaw.
Zacznij od odczytu błędów (szukaj kodów U), sprawdzenia zasilania i masy modułów. Następnie zmierz rezystancję między liniami CAN-H i CAN-L (prawidłowo ok. 60 Ω). Obejrzyj wiązki i złącza pod kątem uszkodzeń mechanicznych lub wilgoci.
CAN FD to rozwinięcie klasycznego CAN, oferujące większą przepustowość i możliwość przesyłania większej ilości danych w jednej ramce. Jest szybszy w fazie danych, ale klasyczny CAN nadal dominuje w wielu zastosowaniach w autach.
Nie. Często problem leży w zasilaniu, masie, uszkodzonej wiązce, korozji złącz lub nieprofesjonalnie zamontowanych akcesoriach. Wymiana sterownika to ostateczność, gdy wykluczono prostsze przyczyny.
