Potencjał elektryczny to najprostszy sposób opisu tego, ile energii ma ładunek w danym punkcie pola i dlaczego z jednego miejsca prąd „rusza” chętniej niż z innego. Ja zwykle tłumaczę ten temat przez napięcie, masę i kilka praktycznych przykładów z instalacji samochodowej, bo wtedy od razu widać, po co ta wielkość jest potrzebna. W tym tekście znajdziesz definicję, wzór, jednostkę, różnicę między potencjałem a napięciem oraz to, jak czytać te pojęcia w praktyce przy aucie i nie tylko.
Najważniejsze rzeczy, które warto zapamiętać o potencjale i napięciu
- To wielkość opisująca energię przypadającą na jednostkę ładunku w polu elektrycznym.
- Jednostką jest wolt, a w zapisie najczęściej pojawia się zależność V = Ep / q.
- Napięcie to różnica potencjałów między dwoma punktami, a nie „samodzielna cecha” jednego miejsca.
- W samochodzie ta wiedza pomaga rozumieć akumulator, alternator, spadki napięcia i układy 48 V oraz wysokie napięcia w EV.
- W praktyce najczęściej ważniejsze od samej liczby jest to, między jakimi punktami ją mierzysz.
Co opisuje ta wielkość w polu elektrycznym
Ta wielkość mówi, ile energii przypada na 1 kulomb ładunku w danym punkcie pola. To opis skalarный, więc nie ma kierunku, ale bardzo dobrze pokazuje, jak „wysoko” energetycznie znajduje się dany punkt względem przyjętego zera. W praktyce nie chodzi o suchą definicję z podręcznika: od tego zależy, czy ładunek będzie miał tendencję do ruchu, a w układach elektrycznych - czy pojawi się różnica zdolna napędzić prąd.
Ja lubię tłumaczyć to tak: potencjał opisuje stan punktu, a nie sam ładunek. Ten sam punkt ma określoną wartość niezależnie od tego, jaki ładunek próbny tam wstawisz, ale energia całego układu już od tego ładunku zależy. Dlatego w obliczeniach tak ważne jest rozróżnienie między energią potencjalną a samym potencjałem - to nie jest to samo.
Jeśli chcesz z tego wyciągnąć jedną rzecz, zapamiętaj ją tak: to opis „poziomu” pola w danym miejscu, a nie siły prądu czy mocy urządzenia. Żeby zobaczyć, skąd bierze się ten zapis i dlaczego zawsze potrzebujemy punktu odniesienia, przejdźmy do wzoru i jednostki.
Wzór, jednostka i punkt odniesienia
Najprostszy zapis wygląda tak: V = Ep / q. Czyli potencjał to energia potencjalna przypadająca na jednostkę ładunku. W układzie SI jednostką jest wolt, a 1 V oznacza 1 J/C, czyli jeden dżul na jeden kulomb.
W praktyce trzeba jeszcze pamiętać o punkcie odniesienia. Potencjał nie istnieje „w próżni” jako absolutna liczba niezależna od wszystkiego, bo zawsze odnosimy go do jakiegoś zera. W fizyce i elektronice tym zerem bywa umowny punkt odniesienia, a w samochodzie bardzo często masa albo karoseria.
| Pojęcie | Co opisuje | Jednostka | Najkrótsze znaczenie |
|---|---|---|---|
| Potencjał | Energię przypadającą na ładunek w jednym punkcie | V | „Poziom” pola w danym miejscu |
| Różnica potencjałów | Porównanie dwóch punktów pola | V | To, co w praktyce nazywamy napięciem |
| Energia potencjalna | Energię zgromadzoną przez konkretny ładunek w polu | J | Zależy od ładunku i położenia |
| Natężenie pola | Jak silnie pole działa na ładunek | V/m lub N/C | Opis „siły” działania pola |
Jeśli patrzysz na ładunek punktowy w próżni, często spotkasz też zapis V = kQ / r. Ten wzór pokazuje prostą zależność: im dalej od źródła, tym mniejszy potencjał. Właśnie dlatego odległość i rozkład ładunku mają tak duże znaczenie. Ale w obwodach i w samochodzie jeszcze ważniejsze jest to, co dzieje się między dwoma punktami, a nie w jednym miejscu.
To prowadzi do najczęstszego nieporozumienia: w praktyce rzadko interesuje nas sam punkt, dużo częściej interesuje nas różnica między punktami.
Dlaczego napięcie i potencjał nie są tym samym
Napięcie to różnica potencjałów między dwoma punktami. To rozróżnienie brzmi drobiazgowo, ale w praktyce ma ogromne znaczenie. Sam pojedynczy punkt jest mniej użyteczny niż para punktów, bo dopiero porównanie mówi, czy energia może się przemieszczać i czy obwód ma „napęd” do działania.
W samochodzie widać to wyjątkowo dobrze. Kiedy mówimy, że akumulator ma 12 V, nie znaczy to, że „wszędzie wokół niego jest 12 V”. Chodzi o różnicę między biegunami, a nie o jakąś magiczną własność jednego zacisku. To samo dotyczy ładowania: napięcie około 13,8-14,7 V pojawia się wtedy, gdy alternator podnosi poziom energii w układzie, ale szczegóły zależą od temperatury, stanu akumulatora i strategii sterowania.
Ja zwracam też uwagę na jedną rzecz, którą początkujący często mylą: napięcie nie jest tym samym co prąd. Napięcie jest przyczyną potencjalnego przepływu, a prąd jest już skutkiem tego przepływu. Bez różnicy potencjałów nie ma „pchnięcia”, ale sam wysoki wynik na mierniku nie mówi jeszcze, ile prądu naprawdę popłynie.
Gdy już to rozdzielisz, łatwiej będzie Ci czytać instalację samochodu i zrozumieć, skąd biorą się spadki napięcia oraz problemy z masą. I właśnie to jest dobry moment, żeby przejść od teorii do praktyki.
Jak to wykorzystać przy sprawdzaniu instalacji samochodu
W aucie ta wiedza przydaje się bardziej, niż wielu kierowców przypuszcza. Ja najczęściej patrzę na nią przez pryzmat diagnostyki: akumulator, alternator, rozrusznik, przewody masowe i złącza. Jeśli w którymś miejscu pojawia się dodatkowy opór, część energii „gubi się” po drodze i zamiast zasilać odbiornik, zamienia się w ciepło.
W praktyce warto zapamiętać kilka typowych sytuacji:
- Akumulator 12 V - w spoczynku często pokazuje około 12,4-12,8 V, a podczas pracy układu ładowania zwykle więcej, bo alternator podnosi poziom energii w instalacji.
- Spadki napięcia - jeśli przewód, masa albo konektor są zużyte, napięcie może „zginąć” na połączeniu, mimo że sam odbiornik jest sprawny.
- Układy 48 V - w mild hybrid wyższy poziom napięcia pomaga ograniczać prąd przy tej samej mocy, co zmniejsza straty i obciążenie przewodów.

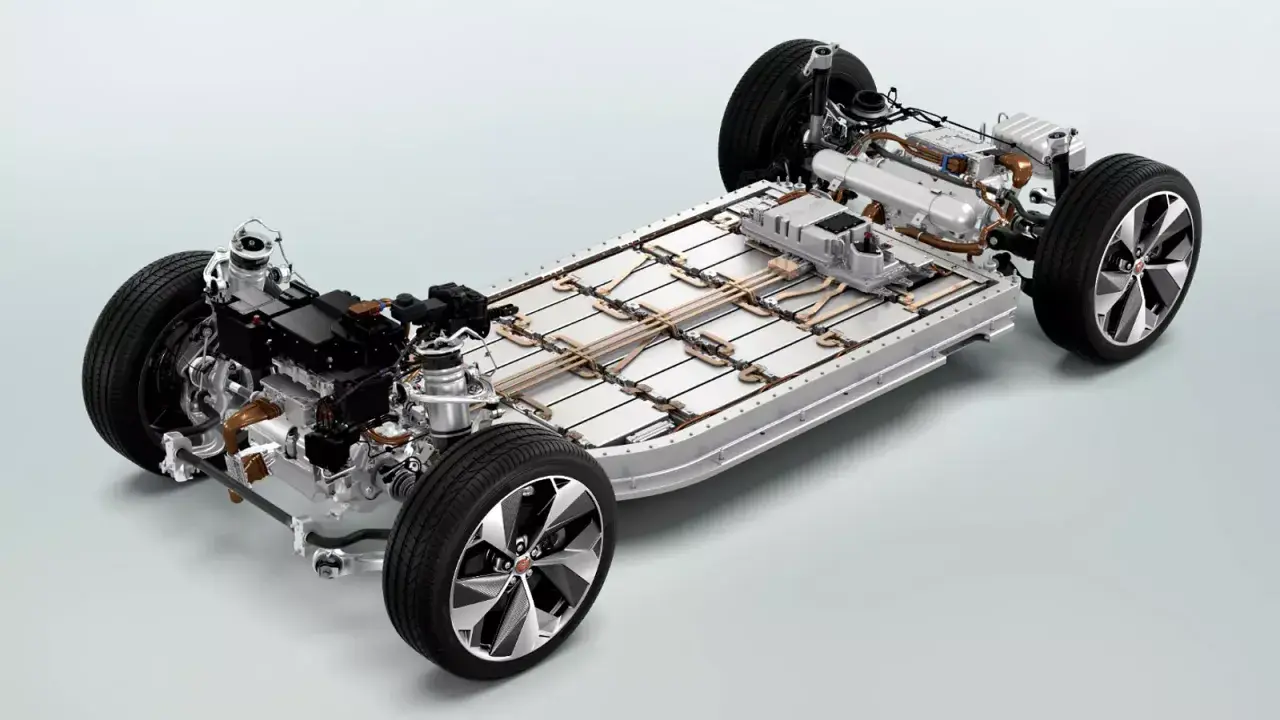

- EV 400 V i 800 V - wyższe napięcie pozwala przesyłać tę samą moc mniejszym prądem, więc łatwiej ograniczyć grzanie kabli i poprawić sprawność układu, ale rosną wymagania dotyczące izolacji i procedur serwisowych.
To właśnie dlatego w nowoczesnej motoryzacji napięcie nie jest tylko „cyferką na akumulatorze”. Z jednej strony mówi, czy instalacja działa poprawnie, a z drugiej - pomaga projektować układy bardziej wydajne i mniej podatne na straty. Żeby jednak nie wyciągać zbyt prostych wniosków, trzeba jeszcze zobaczyć, od czego taka wartość naprawdę zależy.
Od czego zależy wartość i dlaczego sama liczba nie wystarcza
Na potencjał wpływa kilka rzeczy naraz: wartość i rozkład ładunku, odległość od źródła, geometria układu, właściwości ośrodka oraz przyjęty punkt zerowy. W obliczeniach dla ładunku punktowego w próżni widać to najczytelniej, ale w rzeczywistych układach sprawa szybko robi się bardziej złożona. Dlatego sama liczba bez kontekstu bywa myląca.
W przewodniku metalowym w stanie elektrostatycznym potencjał jest w przybliżeniu taki sam w całym przewodniku. To ważne, bo pokazuje, że przewodnik nie „magazynuje” różnic byle gdzie - one pojawiają się głównie między różnymi elementami układu albo na połączeniach o większym oporze. W samochodzie bardzo praktycznym przykładem są śniedziejące konektory, uszkodzona masa albo luz na zacisku akumulatora.
Warto też pamiętać o ograniczeniach: wysoki potencjał nie zawsze oznacza od razu większe zagrożenie. O realnym ryzyku decydują przede wszystkim różnica potencjałów, zdolność źródła do dostarczenia prądu i stan izolacji. To dlatego urządzenia wysokiego napięcia wymagają osobnych procedur, ale jednocześnie nie każdy punkt o wysokim potencjale musi natychmiast oznaczać duży przepływ energii.
Ta zależność prowadzi już prosto do ostatniej rzeczy, która naprawdę pomaga uniknąć błędnych wniosków podczas pomiaru.
Jak czytać pomiary, żeby nie wyciągać błędnych wniosków
Jeśli miałbym zostawić tylko trzy praktyczne wskazówki, brzmiałyby tak:
- Zawsze pytaj, między jakimi dwoma punktami mierzysz wynik.
- Nie myl napięcia z prądem ani energii z potencjałem.
- W instalacji samochodu najpierw sprawdzaj masę, połączenia i spadki napięcia, bo to tam najczęściej ukrywa się problem.
Ja traktuję to jako szybki filtr zdrowego rozsądku. Jeśli pomiar jest dziwny, bardzo często winny nie jest sam odbiornik, tylko miejsce odniesienia, słabe połączenie albo błędnie dobrany zakres miernika. Takie rzeczy w diagnostyce wychodzą częściej niż „tajemnicze uszkodzenie elektroniki”.
Najprostsza droga do dobrego rozumienia tematu jest więc dość prosta: patrz na punkt odniesienia, oddziel potencjał od napięcia i zawsze łącz wynik z konkretnym układem. Wtedy ta wielkość przestaje być szkolnym pojęciem, a zaczyna być użytecznym narzędziem do czytania elektryki w aucie i nie tylko.
