Wybór odpowiedniego przekroju przewodu do alternatora jest kluczowy dla zapewnienia bezpieczeństwa i efektywności systemu elektrycznego w pojeździe. Przekrój przewodu zasilającego alternatora zależy od jego mocy oraz długości przewodu. Typowe wartości mieszczą się w zakresie od 16 mm² do 20 mm² dla głównego przewodu B+, jednak w przypadku pojazdów z dużą mocą alternatora, może być konieczne zastosowanie przewodu o przekroju nawet 35 mm².
Odpowiedni dobór przewodu ma na celu zapewnienie właściwej przewodności oraz minimalizowanie spadków napięcia, co jest istotne dla prawidłowego działania alternatora. W artykule omówimy, jak obliczyć przekrój przewodu w zależności od mocy alternatora, jakie są zalecane wartości dla różnych mocy oraz jak jakość materiałów wpływa na bezpieczeństwo instalacji. Kluczowe informacje:- Przekrój przewodu zasilającego alternatora powinien wynosić od 16 mm² do 20 mm² dla standardowych zastosowań.
- W przypadku alternatorów o mocy powyżej 100 A, zaleca się stosowanie przewodów o większym przekroju, nawet do 35 mm².
- Ważne jest, aby przewody były wykonane z wysokiej jakości materiałów, co zapewnia bezpieczeństwo i niezawodność.
- Długość przewodu ma wpływ na dobór jego przekroju, co należy uwzględnić przy planowaniu instalacji.
- Unikanie powszechnych błędów przy wyborze przewodu może zapobiec kosztownym naprawom i awariom.
Wybór odpowiedniego przekroju przewodu do alternatora dla bezpieczeństwa
Wybór odpowiedniego przekroju przewodu zasilającego alternator jest kluczowy dla zapewnienia bezpieczeństwa i efektywności całego systemu elektrycznego w pojeździe. Przekrój przewodu ma bezpośredni wpływ na przewodność oraz minimalizowanie spadków napięcia, co jest niezbędne dla prawidłowego działania alternatora. Niewłaściwie dobrany przekrój może prowadzić do przegrzewania się przewodów, a w najgorszym przypadku do awarii całego systemu.
Warto pamiętać, że dobór przekroju przewodu powinien uwzględniać obciążenie prądowe oraz długość przewodu. Zbyt mały przekrój może nie tylko wpłynąć na wydajność alternatora, ale również zagrażać bezpieczeństwu użytkowników pojazdu. Odpowiednia selekcja przewodów zasilających to kluczowy krok, który zapewnia nie tylko prawidłowe działanie, ale również długowieczność całego systemu elektrycznego.
Jak obliczyć przekrój przewodu w zależności od mocy alternatora
Obliczanie przekroju przewodu w zależności od mocy alternatora można przeprowadzić za pomocą prostych wzorów. Najpierw należy określić maksymalne obciążenie prądowe, które będzie przechodzić przez przewód. Można to zrobić, dzieląc moc alternatora (w watach) przez napięcie (w woltach). Na przykład, dla alternatora o mocy 1000 W przy napięciu 12 V, obliczenie wyglądałoby następująco: 1000 W / 12 V = 83,33 A.

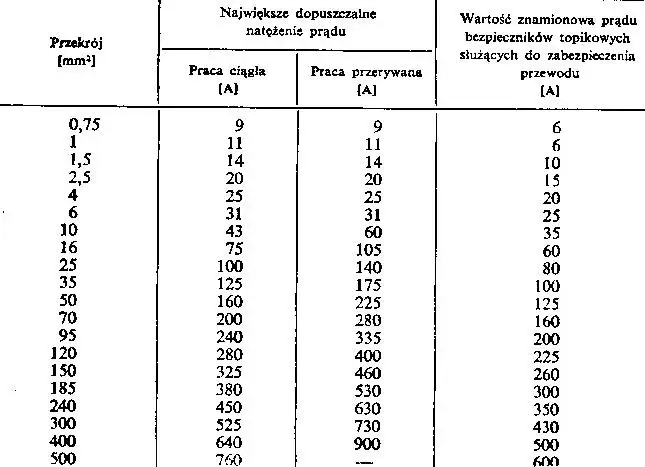

Następnie, korzystając z wartości obciążenia prądowego, można zastosować tabelę przekrojów przewodów, aby znaleźć odpowiedni rozmiar. Warto również uwzględnić długość przewodu i jego zastosowanie, co może wpłynąć na wybór większego przekroju, aby zminimalizować straty energii. Dla przykładu, jeśli przewód ma długość 5 metrów, można zastosować dodatkowy współczynnik, aby uwzględnić spadki napięcia, co może wymagać zwiększenia przekroju.
Wpływ długości przewodu na dobór jego przekroju
Długość przewodu ma istotny wpływ na dobór jego przekroju, ponieważ dłuższe przewody mogą powodować większe spadki napięcia. Im dłuższy przewód, tym większy opór, co prowadzi do utraty energii i obniżenia wydajności systemu. Dlatego ważne jest, aby odpowiednio dobrać przekrój przewodu, aby zminimalizować te straty. W praktyce oznacza to, że dla dłuższych połączeń należy wybierać przewody o większym przekroju, aby zapewnić odpowiednią przewodność i uniknąć problemów z zasilaniem alternatora.
Warto również pamiętać, że spadek napięcia jest szczególnie krytyczny w systemach, gdzie alternator zasila inne urządzenia, takie jak rozrusznik czy akumulator. Zbyt mały przekrój przewodu może prowadzić do niewłaściwego działania tych komponentów, co z kolei może skutkować ich uszkodzeniem. Dlatego zawsze należy brać pod uwagę długość przewodu przy wyborze jego przekroju, aby zapewnić niezawodność i bezpieczeństwo całego systemu elektrycznego.
Przekroje przewodów dla alternatorów o mocy do 70 A
Dla alternatorów o mocy do 70 A, odpowiednie przekroje przewodów są kluczowe dla zapewnienia ich prawidłowego działania. W typowych zastosowaniach, przewody o przekroju 8 mm² są często wystarczające, jednak dla zwiększenia bezpieczeństwa i niezawodności zaleca się stosowanie przewodów o większym przekroju, na przykład 10 mm² lub 16 mm². Takie rozwiązania pozwalają na minimalizowanie spadków napięcia oraz zapewniają lepszą przewodność, co jest szczególnie istotne w pojazdach użytkowych i sportowych.
Przewody o przekroju 16-20 mm² są również często wykorzystywane w przypadku modernizacji instalacji elektrycznych, zwłaszcza gdy przewody są wykonane z wysokiej jakości materiałów, takich jak miedź z silikonową izolacją. Stosując takie przewody, można mieć pewność, że będą one dobrze zabezpieczone przed wilgocią i korozją, co znacząco wydłuża ich żywotność i poprawia bezpieczeństwo użytkowania.
| Alternator (A) | Zalecany przekrój przewodu (mm²) |
|---|---|
| 40 A | 6 mm² |
| 50 A | 8 mm² |
| 70 A | 10 mm² |
Jakie przekroje stosować w alternatorach powyżej 100 A
W przypadku alternatorów o mocy powyżej 100 A, dobór przekroju przewodu staje się jeszcze bardziej kluczowy. Zazwyczaj zaleca się stosowanie przewodów o przekroju od 16 mm² do 35 mm², w zależności od specyfikacji konkretnego pojazdu oraz długości przewodu. Przykładowo, alternatory o mocy 120 A mogą wymagać przewodów o przekroju 20 mm², a w przypadku alternatorów powyżej 150 A, warto rozważyć przewody o przekroju 25 mm² lub większym.
Wysokiej jakości przewody, takie jak te z miedzi o dużej czystości, są preferowane, ponieważ zapewniają lepszą przewodność i mniejsze straty energii. Dodatkowo, przewody te powinny być odpowiednio izolowane, aby wytrzymać wysokie temperatury i warunki atmosferyczne, co jest istotne w przypadku intensywnej eksploatacji pojazdów. Właściwy dobór przekroju przewodu w instalacjach o wysokiej mocy nie tylko zwiększa efektywność, ale również znacząco wpływa na bezpieczeństwo całego systemu elektrycznego.
Materiały i jakość przewodów zasilających alternator
Wybór odpowiednich materiałów do przewodów zasilających alternator ma ogromne znaczenie dla ich wydajności oraz bezpieczeństwa. Przewody powinny być wykonane z wysokiej jakości miedzi, co zapewnia doskonałą przewodność elektryczną oraz minimalizuje straty energii. Również istotnym aspektem jest izolacja przewodów, która chroni je przed uszkodzeniami mechanicznymi oraz działaniem warunków atmosferycznych. Wysokiej jakości izolacja, na przykład silikonowa, jest odporna na wysokie temperatury i wilgoć, co znacząco zwiększa trwałość przewodów.Nieodpowiednie materiały mogą prowadzić do poważnych problemów, takich jak przegrzewanie się przewodów, co z kolei zwiększa ryzyko pożaru lub uszkodzenia innych komponentów systemu elektrycznego. Dlatego inwestycja w wysokiej jakości przewody z odpowiednią izolacją jest kluczowa dla zapewnienia bezpieczeństwa i efektywności całego systemu elektrycznego w pojeździe. Warto zwrócić uwagę na certyfikaty jakości i opinie producentów, aby mieć pewność, że wybierane materiały spełniają wszystkie normy bezpieczeństwa.
Czytaj więcej: Wiązka przewodów elektrycznych: klucz do niezawodności Twojego auta
Dlaczego jakość materiałów ma znaczenie dla bezpieczeństwa
Jakość materiałów używanych do produkcji przewodów zasilających alternator ma kluczowe znaczenie dla bezpieczeństwa i efektywności systemu elektrycznego. Użycie materiałów niskiej jakości może prowadzić do poważnych zagrożeń, takich jak awarie elektryczne, które mogą skutkować uszkodzeniem alternatora lub innych elementów układu. Na przykład, przewody z kiepskiej jakości izolacją mogą ulegać uszkodzeniom pod wpływem wysokich temperatur, co zwiększa ryzyko zwarcia.
Dodatkowo, stosowanie materiałów o niskiej przewodności może prowadzić do nieefektywnego działania alternatora, co z kolei wpływa na wydajność całego pojazdu. Dlatego wybór odpowiednich materiałów jest kluczowy dla zapewnienia długotrwałej i bezpiecznej pracy systemu elektrycznego w pojeździe.
Najczęstsze błędy przy doborze przekroju przewodu do alternatora
Wybór odpowiedniego przekroju przewodu do alternatora jest kluczowy, jednak wiele osób popełnia powszechne błędy, które mogą prowadzić do problemów z wydajnością i bezpieczeństwem. Jednym z najczęstszych błędów jest ignorowanie długości przewodu, co może skutkować zbyt dużym spadkiem napięcia. Inny problem to wybór przewodów o niewłaściwej jakości, co może prowadzić do ich przegrzewania się i awarii. Często także użytkownicy nie konsultują się z producentem lub nie sprawdzają specyfikacji, co skutkuje nieodpowiednim doborem materiałów i przekroju.
Te błędy mogą prowadzić nie tylko do obniżenia wydajności alternatora, ale także do poważnych uszkodzeń systemu elektrycznego w pojeździe. Dlatego ważne jest, aby przed podjęciem decyzji o doborze przewodu dokładnie przeanalizować wszystkie czynniki, które mogą wpływać na jego działanie, aby uniknąć kosztownych napraw w przyszłości.
Jak unikać powszechnych pułapek przy wyborze przewodu
Aby uniknąć typowych błędów przy doborze przekroju przewodu, warto przestrzegać kilku prostych zasad. Po pierwsze, zawsze należy dokładnie zmierzyć długość przewodu, uwzględniając dodatkowe odcinki na zakręty i połączenia. Po drugie, należy korzystać z tabel przekrojów przewodów, które uwzględniają zarówno moc alternatora, jak i długość przewodu. Warto również zasięgnąć porady specjalistów lub konsultować się z producentem, aby upewnić się, że wybierane materiały są odpowiednie do danego zastosowania.
Wreszcie, nie należy oszczędzać na jakości materiałów. Używanie przewodów o wysokiej jakości izolacji i przewodności jest kluczowe dla bezpieczeństwa i efektywności systemu elektrycznego. W ten sposób można znacząco wydłużyć żywotność instalacji i zminimalizować ryzyko awarii.
Jak nowoczesne technologie wpływają na dobór przewodów zasilających
W dobie rosnącej automatyzacji i zaawansowanych systemów elektrycznych w pojazdach, nowoczesne technologie znacząco wpływają na proces doboru przewodów zasilających alternator. W szczególności, rozwój inteligentnych systemów zarządzania energią umożliwia bardziej precyzyjne obliczenia dotyczące obciążenia i wymaganej przewodności. Dzięki zastosowaniu czujników i oprogramowania analitycznego, użytkownicy mogą teraz monitorować rzeczywiste zużycie energii i dostosowywać przekroje przewodów w czasie rzeczywistym, co pozwala na optymalizację wydajności i zwiększenie bezpieczeństwa.
Co więcej, materiały kompozytowe oraz innowacyjne izolacje, takie jak te oparte na nanotechnologii, stają się coraz bardziej popularne. Te zaawansowane materiały nie tylko poprawiają przewodność, ale także oferują lepszą odporność na wysokie temperatury i czynniki zewnętrzne, co jest kluczowe w nowoczesnych pojazdach. Warto śledzić te trendy, aby dostosować swoje instalacje do zmieniających się wymagań technologicznych, co w dłuższej perspektywie może prowadzić do oszczędności i zwiększenia efektywności energetycznej.
