Podłączenie alternatora bezpośrednio do akumulatora to kluczowy proces, który może znacząco wpłynąć na działanie pojazdu lub maszyny. Właściwe połączenie zapewnia nie tylko efektywne ładowanie akumulatora, ale także stabilne funkcjonowanie całego układu elektrycznego. W artykule omówimy, jak krok po kroku zrealizować to zadanie, unikając typowych błędów, które mogą prowadzić do uszkodzenia sprzętu.
Ważne jest, aby przed przystąpieniem do podłączenia alternatora zrozumieć, jakie zaciski należy zidentyfikować oraz jakie materiały będą potrzebne do wykonania bezpiecznego połączenia. W dalszej części artykułu znajdziesz również informacje na temat zasad bezpieczeństwa oraz diagnostyki problemów, które mogą wystąpić po instalacji. Dzięki temu będziesz mógł podłączyć alternator w sposób pewny i skuteczny. Kluczowe wnioski:- Główny zacisk dodatni alternatora należy podłączyć do dodatniego bieguna akumulatora grubym przewodem.
- Uziemienie alternatora powinno być podłączone do podwozia pojazdu, aby zapewnić stabilne połączenie elektryczne.
- W przypadku braku stacyjki, można użyć prostego przełącznika do wzbudzenia alternatora.
- Ważne jest, aby wszystkie połączenia były pewne i wolne od korozji, co zapobiega spadkom napięcia.
- Diagnostyka alternatora po podłączeniu obejmuje sprawdzenie napięcia i funkcji kontrolki ładowania.

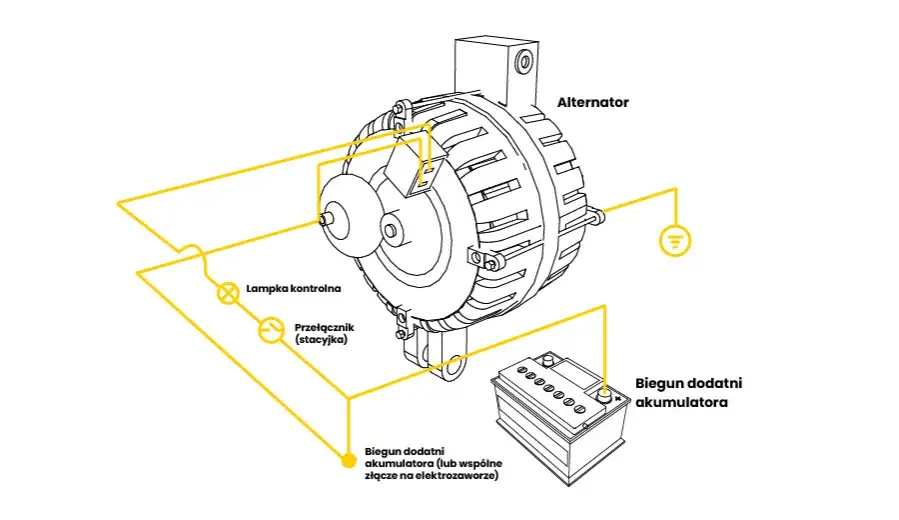

Jak podłączyć alternator do akumulatora - krok po kroku
Podłączenie alternatora do akumulatora to proces, który wymaga dokładności i uwagi. Aby prawidłowo wykonać to zadanie, należy najpierw zebrać odpowiednie narzędzia, takie jak klucze, przewody oraz izolację. Zrozumienie, jak bezpiecznie połączyć alternator z akumulatorem, jest kluczowe dla zapewnienia prawidłowego działania układu elektrycznego w pojeździe lub maszynie.
Proces podłączenia alternatora do akumulatora można podzielić na kilka kroków. Po pierwsze, należy zidentyfikować główny zacisk dodatni alternatora, oznaczony jako B+ lub +B, i podłączyć go grubym, izolowanym przewodem do dodatniego bieguna akumulatora. Następnie, drugi kluczowy zacisk, oznaczony jako L, powinien być połączony z źródłem napięcia po stacyjce, co pozwoli na poprawne działanie kontrolki ładowania. Upewnij się, że wszystkie połączenia są pewne i wolne od korozji, co zapobiegnie spadkom napięcia.

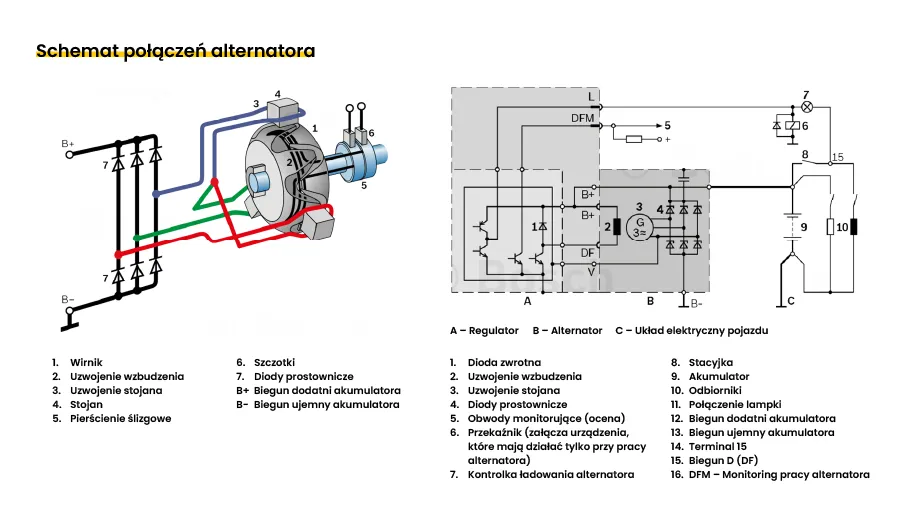

Zidentyfikowanie kluczowych zacisków alternatora dla bezpiecznego podłączenia
Aby skutecznie podłączyć alternator, ważne jest, aby zrozumieć, jakie zaciski znajdują się na jego obudowie. Główny zacisk dodatni (B+) odpowiada za przesył energii do akumulatora, a jego prawidłowe podłączenie jest kluczowe dla efektywności ładowania. Drugi zacisk, L, jest odpowiedzialny za kontrolkę ładowania i jego połączenie z odpowiednim źródłem napięcia jest niezbędne dla wzbudzenia alternatora.- Główny zacisk B+ odpowiada za przesył energii do akumulatora.
- Zacisk L jest kluczowy dla działania kontrolki ładowania.
- Wszystkie zaciski powinny być czyste i wolne od korozji, aby zapewnić prawidłowe działanie.
Wybór odpowiednich przewodów i materiałów do połączenia
Wybór odpowiednich przewodów i materiałów jest kluczowy dla prawidłowego podłączenia alternatora do akumulatora. Do tego celu najlepiej wykorzystać przewody o odpowiedniej grubości, zazwyczaj w zakresie 6-10 mm², co zapewnia bezpieczny przepływ prądu. Izolacja przewodów powinna być odporna na wysokie temperatury i działanie olejów, co jest szczególnie ważne w pojazdach użytkowanych w trudnych warunkach. Przewody miedziane z PVC lub XLPE będą odpowiednie dla większości zastosowań.
W przypadku łączenia alternatora z akumulatorem, warto również zwrócić uwagę na typy złączek. Złącza typu ring terminal są często stosowane, ponieważ zapewniają solidne połączenie. Użycie złączek z odpowiednią klasą izolacji pomoże uniknąć zwarć i uszkodzeń. Wybór odpowiednich materiałów nie tylko wpływa na wydajność, ale także na bezpieczeństwo całego układu elektrycznego.
Kluczowe zasady dotyczące uziemienia i biegunowości
Podczas podłączania alternatora do akumulatora, prawidłowe uziemienie i zachowanie odpowiedniej biegunowości są kluczowe, aby uniknąć uszkodzeń. Uziemienie powinno być podłączone do podwozia pojazdu lub metalowej części, co zapewnia stabilne połączenie elektryczne. Ważne jest, aby biegun ujemny akumulatora był połączony z masą, a dodatni z alternatorem. Niewłaściwe podłączenie biegunów może prowadzić do uszkodzenia alternatora lub innych komponentów elektrycznych.
Regularne sprawdzanie biegunowości i uziemienia jest niezbędne, zwłaszcza w starszych pojazdach, gdzie mogą występować różnice w konfiguracji. Użytkowanie alternatora w niewłaściwy sposób, na przykład z odwrotną biegunowością, może skutkować poważnymi problemami, takimi jak przepalenie bezpieczników czy uszkodzenie akumulatora. Dlatego upewnij się, że wszystkie połączenia są prawidłowe przed uruchomieniem pojazdu.
Jak unikać najczęstszych błędów w podłączeniu
Podczas podłączania alternatora do akumulatora, łatwo popełnić kilka typowych błędów, które mogą prowadzić do poważnych problemów. Na przykład, jednym z najczęstszych błędów jest niewłaściwe podłączenie biegunów, co może spowodować uszkodzenie alternatora. Inny problem to użycie niewłaściwych przewodów, które mogą być za cienkie, co prowadzi do przegrzewania się i potencjalnych zwarć. Ponadto, nieodpowiednie uziemienie może skutkować niestabilnym działaniem układu elektrycznego.
- Nieprawidłowe podłączenie biegunów - może prowadzić do uszkodzenia alternatora.
- Użycie przewodów o niewłaściwej grubości - zwiększa ryzyko przegrzania i zwarć.
- Brak stabilnego uziemienia - powoduje niestabilność układu elektrycznego.
- Zapominanie o sprawdzeniu połączeń - może prowadzić do korozji i spadków napięcia.
- Nieodpowiednie zabezpieczenia - brak bezpieczników może skutkować poważnymi uszkodzeniami.
Diagnostyka problemów z połączeniem alternatora i akumulatora
Po podłączeniu alternatora do akumulatora mogą wystąpić różne problemy, które należy zdiagnozować, aby zapewnić prawidłowe działanie układu elektrycznego. W pierwszej kolejności warto sprawdzić, czy alternator działa prawidłowo. Można to zrobić, mierząc napięcie na zaciskach alternatora. W prawidłowo działającym alternatorze napięcie powinno wynosić od 13,5 do 14,5 V przy włączonym silniku. Jeśli napięcie jest niższe, może to oznaczać, że alternator nie ładuje akumulatora lub jest uszkodzony.
Drugim krokiem jest diagnoza problemów z ładowaniem akumulatora. Jeśli kontrolka ładowania na desce rozdzielczej świeci się, warto sprawdzić, czy przewody są odpowiednio podłączone i czy nie ma uszkodzeń. Dodatkowo, należy zweryfikować stan akumulatora, ponieważ jego wiek lub uszkodzenie mogą wpływać na zdolność do przyjmowania ładunku. Regularne testowanie alternatora i akumulatora pozwala na wczesne wykrywanie problemów i ich skuteczne rozwiązanie.
Jak sprawdzić poprawność działania alternatora po podłączeniu
Aby sprawdzić, czy alternator działa prawidłowo po podłączeniu, można zastosować kilka metod testowych. Pierwszym krokiem jest wykonanie pomiaru napięcia na zaciskach alternatora. Przy włączonym silniku napięcie powinno wynosić od 13,5 do 14,5 V. Kolejnym krokiem jest przeprowadzenie testu obciążeniowego, który polega na podłączeniu akumulatora do obciążenia (np. żarówki) i sprawdzeniu, czy napięcie nie spada poniżej 12 V. Jeśli tak się dzieje, alternator może nie działać prawidłowo. Warto również sprawdzić, czy kontrolka ładowania na desce rozdzielczej gaśnie po uruchomieniu silnika, co jest oznaką prawidłowego działania alternatora.
- Pomiar napięcia na zaciskach alternatora powinien wynosić 13,5-14,5 V.
- Test obciążeniowy sprawdza, czy napięcie nie spada poniżej 12 V.
- Kontrolka ładowania powinna gasnąć po uruchomieniu silnika.
Rozwiązywanie problemów z ładowaniem akumulatora po instalacji
Po podłączeniu alternatora do akumulatora mogą wystąpić różne problemy z ładowaniem, które warto szybko zidentyfikować. Jednym z głównych objawów problemów z ładowaniem jest migająca kontrolka ładowania na desce rozdzielczej. Jeśli kontrolka ta świeci się lub miga, może to oznaczać, że alternator nie ładuje akumulatora prawidłowo. Innym symptomem jest niskie napięcie na akumulatorze, które można zmierzyć multimetrem; napięcie poniżej 12,4 V wskazuje na problem z ładowaniem. W takim przypadku warto przeprowadzić kilka testów, aby zlokalizować źródło problemu.
Czytaj więcej: Jak rozebrać alternator bez błędów - krok po kroku z poradami
Możliwe rozwiązania obejmują sprawdzenie połączeń, upewnienie się, że wszystkie przewody są dobrze podłączone i nieuszkodzone. Jeśli połączenia są w porządku, warto przetestować alternator, aby upewnić się, że działa prawidłowo. W przypadku stwierdzenia uszkodzenia alternatora konieczna może być jego wymiana. Regularne monitorowanie stanu akumulatora i alternatora pozwoli na szybkie wykrywanie problemów i ich rozwiązanie, co zapewni długotrwałe i niezawodne działanie układu elektrycznego.| Metoda testowania | Opis | Marka/Model |
|---|---|---|
| Pomiar napięcia | Sprawdzenie napięcia na akumulatorze przy włączonym silniku | Fluke 115 |
| Test obciążeniowy | Podłączenie obciążenia (np. żarówki) i sprawdzenie napięcia | Schumacher SC1281 |
| Test kontrolki ładowania | Sprawdzenie, czy kontrolka gaśnie po uruchomieniu silnika | Brak |
Optymalizacja systemu ładowania: nowoczesne rozwiązania i technologie
W dzisiejszych czasach, optymalizacja systemu ładowania w pojazdach staje się coraz bardziej istotna. Warto rozważyć zastosowanie inteligentnych regulatorów ładowania, które automatycznie dostosowują napięcie i prąd do potrzeb akumulatora, co zwiększa jego żywotność i efektywność. Takie rozwiązania, jak regulatory MPPT (Maximum Power Point Tracking), mogą znacząco poprawić wydajność ładowania, zwłaszcza w systemach z panelami słonecznymi, gdzie zmienne warunki oświetleniowe wpływają na efektywność ładowania.
Również, w kontekście rosnącej popularności pojazdów elektrycznych i hybrydowych, warto zwrócić uwagę na technologie regeneracyjne, które pozwalają na odzyskiwanie energii podczas hamowania. Systemy te mogą być zintegrowane z alternatorami, co dodatkowo zwiększa efektywność całego układu elektrycznego. W przyszłości, rozwój technologii związanych z akumulatorami, takich jak akumulatory litowo-jonowe, może przynieść jeszcze większe korzyści w zakresie ładowania i przechowywania energii, co jest kluczowe w kontekście zrównoważonego rozwoju i ochrony środowiska.
