Podłączenie alternatora jubana do ciągnika Ursus C-360 może wydawać się skomplikowanym zadaniem, ale dzięki kilku prostym krokom można to zrobić bez problemów i błędów. W artykule przedstawimy szczegółowe instrukcje dotyczące demontażu starej prądnicy oraz instalacji nowego alternatora, a także kluczowe połączenia elektryczne, które zapewnią prawidłowe działanie układu. Przygotowanie odpowiednich narzędzi oraz znajomość podstawowych zasad montażu to klucz do sukcesu.
Warto pamiętać, że poprawne podłączenie alternatora nie tylko wpłynie na wydajność ciągnika, ale również zapewni bezpieczeństwo podczas jego użytkowania. W kolejnych częściach artykułu omówimy również diagnostykę oraz testowanie połączeń, a także zasady bezpieczeństwa, które należy stosować podczas pracy z elektrycznością.
Kluczowe informacje:- Demontaż starej prądnicy i regulatora jest pierwszym krokiem do instalacji alternatora.
- Alternator należy zamontować w odpowiedniej pozycji, upewniając się, że koło pasowe jest w linii z innymi elementami.
- Podłączenie przewodów zasilających, masowych i kontrolki ładowania jest kluczowe dla prawidłowego funkcjonowania układu.
- Po zakończeniu montażu należy sprawdzić poprawność połączeń oraz napięcie na akumulatorze.
- W przypadku problemów z kontrolką ładowania warto skonsultować się z profesjonalnym mechanikiem.
Jak prawidłowo zamontować alternator jubana do C-360
Aby właściwie zamontować alternator jubana w ciągniku Ursus C-360, należy wykonać kilka kluczowych kroków. Proces ten zaczyna się od demontażu starej prądnicy oraz regulatora napięcia, które znajdują się po prawej stronie silnika, poniżej kolektora ssącego. Ważne jest, aby przed rozpoczęciem pracy przygotować odpowiednie narzędzia, takie jak klucze, wkrętaki i szczypce, aby zapewnić sobie płynność działań.
Po usunięciu starych elementów, można przystąpić do montażu alternatora w tym samym miejscu. Upewnij się, że koło pasowe alternatora znajduje się w linii z kołami pompy układu chłodzenia i wentylatora, które są napędzane tym samym paskiem klinowym. Alternator należy mocno zamocować śrubami, a następnie założyć i naprężyć pasek, który powinien uginać się pod naciskiem kciuka o około 10–15 mm. Tak prawidłowo zamontowany alternator zapewni efektywne działanie całego układu.
Krok po kroku: demontaż starej prądnicy i regulatora
Demontaż starej prądnicy oraz regulatora napięcia to kluczowy krok w procesie instalacji alternatora. Rozpocznij od odłączenia zasilania, co zapewni bezpieczeństwo podczas pracy. Następnie, używając odpowiednich narzędzi, odkręć śruby mocujące prądnicę. Po ich usunięciu, delikatnie wyjmij prądnicę z miejsca montażu. Warto również odkręcić regulator napięcia, który znajduje się w pobliżu prądnicy. Upewnij się, że wszystkie przewody są odłączone i zabezpieczone, aby uniknąć zwarć.

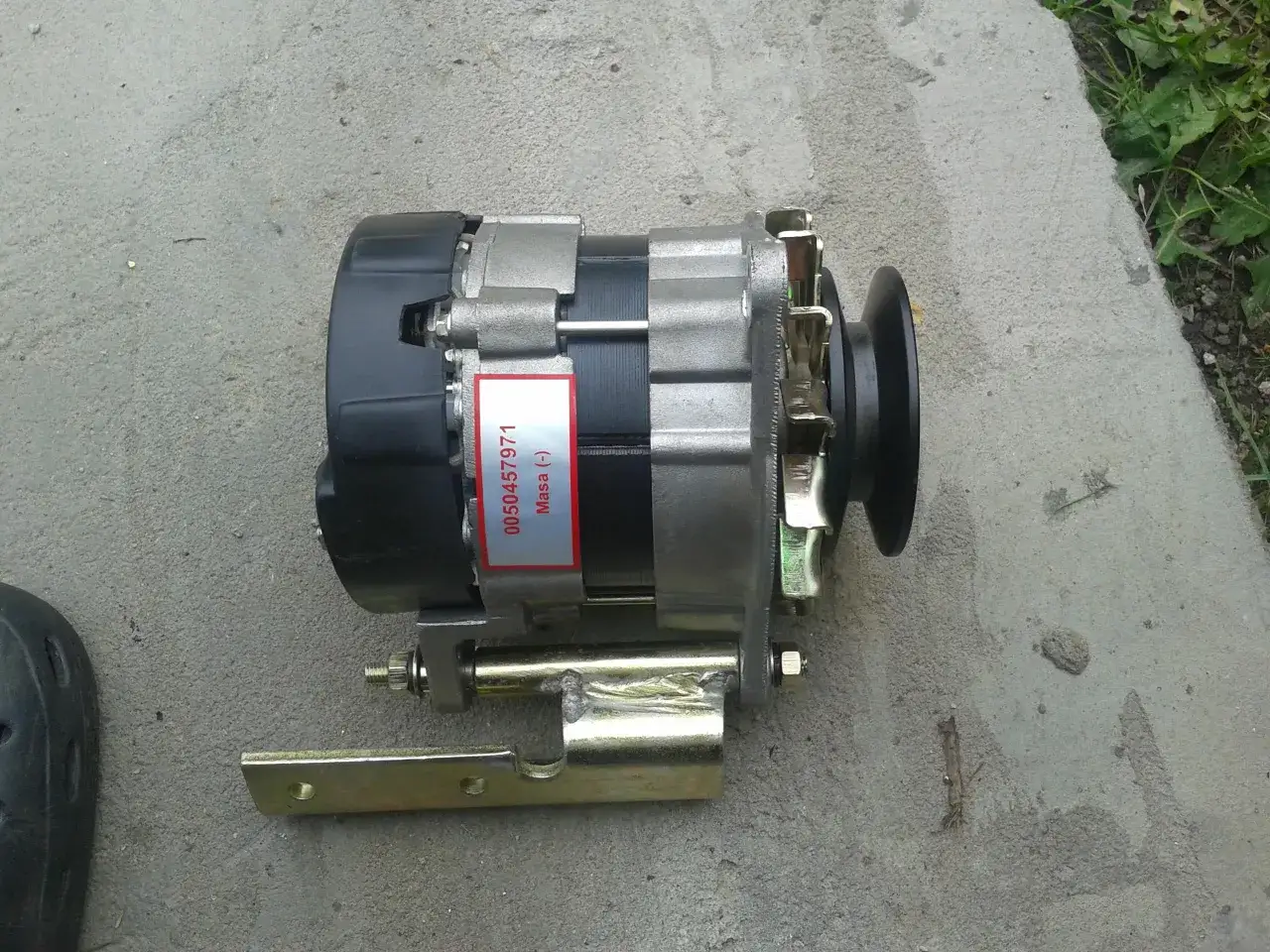

Instalacja alternatora jubana w ciągniku C-360
Po demontażu starych elementów przystąp do instalacji alternatora jubana. Umieść alternator w przygotowanym miejscu, dbając o to, aby był odpowiednio ustawiony. Sprawdź, czy koło pasowe alternatora jest w linii z kołami pompy układu chłodzenia i wentylatora. Następnie przymocuj alternator za pomocą śrub, upewniając się, że są one dobrze dokręcone. Po zamocowaniu alternatora, załóż pasek klinowy, pamiętając o odpowiednim naprężeniu, aby zapewnić prawidłowe działanie.
- Klucze i wkrętaki do demontażu starych elementów.
- Śruby mocujące do zamocowania alternatora.
- Pasek klinowy o odpowiedniej długości do alternatora.
Kluczowe połączenia elektryczne dla alternatora jubana
Podłączenie alternatora jubana do ciągnika Ursus C-360 wymaga zrozumienia kluczowych połączeń elektrycznych. Właściwe podłączenie przewodów zasilających oraz masowych jest niezbędne do zapewnienia prawidłowego działania alternatora. Zazwyczaj alternator posiada trzy główne zaciski: jeden do zasilania (plus), jeden do masy (minus) oraz jeden do kontrolki ładowania. Każde z tych połączeń musi być wykonane zgodnie z odpowiednimi oznaczeniami, aby uniknąć problemów w przyszłości.
Ważne jest, aby zachować odpowiednią polaryzację podczas podłączania przewodów. Przewód zasilający (plus) należy podłączyć do bieguna dodatniego akumulatora, natomiast przewód masowy (minus) do bieguna ujemnego. Złącze dla kontrolki ładowania, zazwyczaj oznaczone jako D+, powinno być podłączone zgodnie z diagramem dostarczonym przez producenta. Upewnij się, że wszystkie połączenia są mocne i dobrze izolowane, aby zapobiec zwarciom.
Jak podłączyć przewody zasilające i masowe
Podłączenie przewodów zasilających i masowych do alternatora jest kluczowe dla jego prawidłowego funkcjonowania. Rozpocznij od podłączenia przewodu zasilającego (plus) do dodatniego bieguna akumulatora. Upewnij się, że połączenie jest mocne i dobrze zabezpieczone. Następnie podłącz przewód masowy (minus) do ujemnego bieguna akumulatora, co zapewni kompletny obwód elektryczny. Pamiętaj, aby używać przewodów o odpowiednim przekroju, aby uniknąć problemów z przewodnictwem prądu.
Czytaj więcej: Wiązka elektryczna haka Hyundai ix35 - bezpieczne i łatwe podłączenie
Podłączenie kontrolki ładowania i innych zacisków
Podłączenie kontrolki ładowania jest kluczowym elementem, który pozwala monitorować stan naładowania akumulatora. Przewód do kontrolki ładowania, zazwyczaj oznaczony jako D+, powinien być podłączony do odpowiedniego zacisku alternatora. Upewnij się, że przewód jest dobrze zabezpieczony i nie ma ryzyka zwarcia. W przypadku podłączania innych zacisków, takich jak przewód prądowy do rozrusznika, również zwróć uwagę na ich oznaczenia, aby zapewnić prawidłowe działanie układu.
| Rodzaj przewodu | Kolor | Opis |
| Przewód zasilający | Czerwony | Podłączenie do bieguna dodatniego akumulatora |
| Przewód masowy | Czarny | Podłączenie do bieguna ujemnego akumulatora |
| Przewód kontrolki ładowania | Brązowy | Podłączenie do zacisku D+ |
Diagnostyka i testowanie połączeń alternatora jubana
Po zakończeniu instalacji alternatora jubana w ciągniku Ursus C-360, kluczowe jest zweryfikowanie poprawności połączeń elektrycznych. Prawidłowe funkcjonowanie alternatora zależy od odpowiednich połączeń, dlatego warto przeprowadzić kilka testów. Na początku sprawdź, czy wszystkie przewody są dobrze podłączone i nie mają widocznych uszkodzeń. Następnie, uruchom silnik i obserwuj kontrolkę ładowania; powinna ona zgasnąć po osiągnięciu odpowiednich obrotów silnika.
W przypadku, gdy kontrolka ładowania nie gaśnie, może to wskazywać na problemy z połączeniami lub samym alternatorem. Użyj multimetru do pomiaru napięcia na akumulatorze; powinno ono wynosić od 13,8 V do 14,5 V podczas pracy silnika. Warto również sprawdzić, czy nie występują luźne lub korodujące połączenia, które mogą wpływać na wydajność alternatora. Regularne testowanie połączeń pomoże w uniknięciu poważniejszych problemów w przyszłości.
Jak sprawdzić poprawność połączeń po montażu
Aby zweryfikować poprawność połączeń po montażu alternatora, należy użyć kilku prostych narzędzi. Najpierw przygotuj multimeter, który pozwoli na pomiar napięcia oraz sprawdzenie ciągłości obwodu. Podłącz multimeter do akumulatora, a następnie uruchom silnik. Zmierz napięcie na biegunach akumulatora; powinno być w przedziale od 13,8 V do 14,5 V. Dodatkowo, sprawdź, czy przewody nie są uszkodzone i czy wszystkie złącza są pewnie podłączone. Upewnij się, że przewód kontrolki ładowania jest poprawnie podłączony do alternatora, co również można zweryfikować za pomocą multimetru.
| Problem | Możliwe przyczyny | Rozwiązania |
| Kontrolka ładowania nie gaśnie | Luźne połączenia, uszkodzony alternator | Sprawdź połączenia, wymień alternator |
| Napięcie poniżej 13,8 V | Uszkodzony akumulator, złe połączenia | Sprawdź akumulator, wymień przewody |
Co zrobić, gdy kontrolka ładowania nie gaśnie
Jeśli kontrolka ładowania w ciągniku Ursus C-360 nie gaśnie po uruchomieniu silnika, oznacza to, że mogą występować problemy z układem elektrycznym. Pierwszym krokiem jest sprawdzenie, czy wszystkie przewody są prawidłowo podłączone i nie mają uszkodzeń. Użyj multimetru, aby zmierzyć napięcie na akumulatorze; powinno wynosić od 13,8 V do 14,5 V. Jeśli napięcie jest niższe, może to wskazywać na uszkodzony alternator lub złą polaryzację przewodów. W takim przypadku warto również zweryfikować stan akumulatora oraz sprawdzić, czy nie występują luźne połączenia, które mogą wpływać na wydajność systemu.
Bezpieczeństwo podczas montażu alternatora jubana
Podczas pracy z elektrycznymi komponentami, takimi jak alternator jubana, należy zachować szczególną ostrożność. Zawsze wyłączaj zasilanie przed rozpoczęciem jakichkolwiek prac, aby uniknąć porażenia prądem. Używaj odpowiednich narzędzi, takich jak rękawice izolacyjne i okulary ochronne, aby zapewnić sobie bezpieczeństwo. Sprawdzaj, czy miejsce pracy jest suche i dobrze oświetlone, co również zmniejsza ryzyko wypadków. Pamiętaj, aby dokładnie zapoznać się z instrukcją obsługi alternatora oraz stosować się do zaleceń producenta.
Najważniejsze zasady bezpieczeństwa przy pracy z elektrycznością
Pracując z komponentami elektrycznymi, takimi jak alternator jubana, należy przestrzegać kluczowych zasad bezpieczeństwa. Przede wszystkim, zawsze wyłączaj zasilanie przed rozpoczęciem jakichkolwiek prac, aby uniknąć ryzyka porażenia prądem. Używaj odpowiednich narzędzi oraz odzieży ochronnej, takiej jak rękawice izolacyjne i okulary ochronne, które pomogą Ci zabezpieczyć się przed ewentualnymi wypadkami. Ważne jest również, aby miejsce pracy było dobrze oświetlone i suche, co zmniejsza ryzyko poślizgnięcia się lub upadku. Regularne sprawdzanie stanu narzędzi oraz przewodów elektrycznych pomoże uniknąć niebezpiecznych sytuacji.
