Sprzęgło hydrauliczne to jeden z tych elementów kotłowni, które budzą więcej pytań niż emocji. W praktyce chodzi o uporządkowanie przepływów między źródłem ciepła a obiegami grzewczymi, żeby pompy nie walczyły ze sobą i żeby instalacja pracowała stabilniej. Odpowiedź na pytanie, czy sprzęgło hydrauliczne jest potrzebne, zależy przede wszystkim od tego, ile masz obiegów, jaką masz pompę i czy układ potrafi utrzymać wymagany przepływ bez dodatkowej separacji.
Najważniejsze wnioski, które ułatwią decyzję
- W prostej instalacji z jedną pompą i jednym obiegiem separator zwykle nie daje dużej korzyści.
- Przy grzejnikach i podłogówce na osobnych pompach pomaga uspokoić hydraulikę i ograniczyć wzajemne zakłócenia.
- W kotłach wiszących, pompach ciepła i kaskadach źródeł ciepła ułatwia utrzymanie wymaganego przepływu.
- Sprzęgło nie magazynuje ciepła. Do tego służy bufor.
- Sam montaż nie naprawi źle zaprojektowanej instalacji ani zabrudzonego układu.
- Przy dobrze dobranym systemie największą różnicę widać w kulturze pracy, a nie w samej temperaturze na sterowniku.
Jak działa sprzęgło hydrauliczne i po co w ogóle je montować
Najprościej mówiąc, to rozdzielacz, który oddziela hydraulicznie obieg źródła ciepła od obiegów instalacyjnych. W środku tworzy się strefa zerowego ciśnienia różnicowego, czyli miejsce, w którym pompy po obu stronach nie szarpią sobie nawzajem przepływu. Dzięki temu kocioł lub pompa ciepła widzi własne warunki pracy, a grzejniki i podłogówka pobierają tyle energii, ile akurat potrzebują.

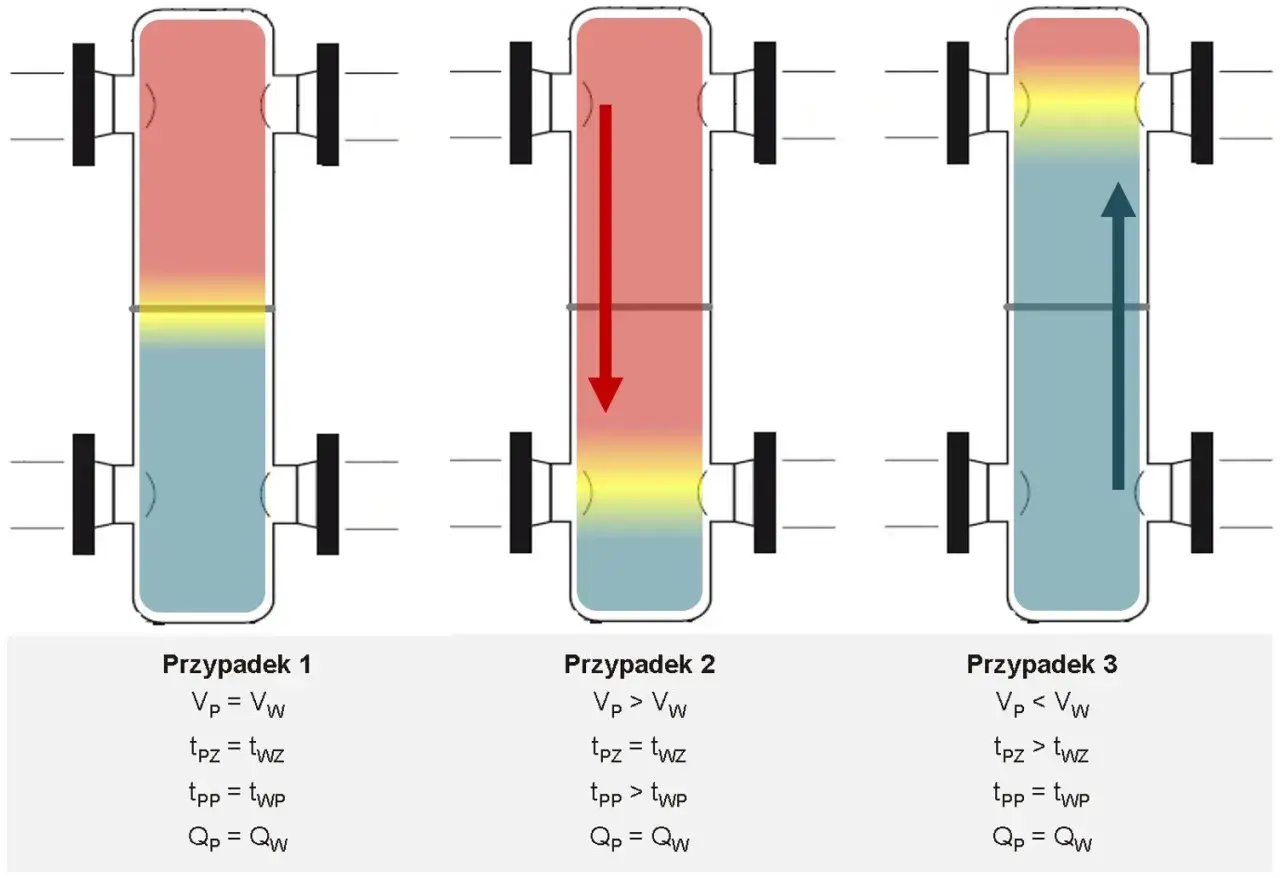

W praktyce sprzęgło ma trzy typowe scenariusze pracy. Gdy źródło i instalacja potrzebują tej samej ilości ciepła, przepływy się równoważą. Gdy obiegi grzewcze pobierają mniej, część wody wraca przez separator do kotła i chroni go przed pracą w niekorzystnych warunkach. Gdy instalacja chce więcej, układ dobiera przepływ przez sprzęgło i automatyka źródła może podnieść moc.
To właśnie dlatego separator hydrauliczny często pojawia się tam, gdzie zwykła pompa i jeden obieg przestają wystarczać. Jeśli układ ma kilka stref, wchodzi w grę regulacja i wymagana stabilność, a nie tylko samo grzanie. Następny krok to sprawdzenie, w których instalacjach taki element faktycznie robi różnicę.
Kiedy separator hydrauliczny naprawdę ma sens
Najczęściej decydują o tym nie same metry domu, tylko liczba obiegów, pomp i różnice temperatur między strefami. Jeśli pompy zaczynają pracować przeciw sobie, separator przestaje być dodatkiem, a staje się sposobem na uporządkowanie całego układu.
| Sytuacja | Co się dzieje bez separacji | Wniosek |
|---|---|---|
| Grzejniki i podłogówka na osobnych pompach | Przepływy się rozjeżdżają, a jedna strefa potrafi zabrać wodę drugiej | Sprzęgło zwykle ma sens |
| Kocioł wiszący z małą pojemnością wodną | Łatwiej o zbyt mały przepływ i taktowanie | Separator często pomaga utrzymać stabilność |
| Pompa ciepła z wymaganym minimalnym przepływem | Układ może zbyt szybko zamykać obieg i pracować nierówno | Często potrzebna jest separacja lub dodatkowa pojemność wodna |
| Kaskada dwóch lub więcej źródeł ciepła | Regulacja jednej pompy wpływa na drugą | Separator bardzo ułatwia współpracę |
| Duży dom z kilkoma strefami i mieszaczami | Balans hydrauliczny staje się trudny do utrzymania | Sprzęgło poprawia przewidywalność pracy |
W nowoczesnych kotłach wiszących, gdzie pojemność wodna jest niewielka, utrzymanie przepływu bywa krytyczne. Właśnie tam separator pomaga zachować warunki pracy wymiennika i ogranicza niepotrzebne skoki temperatury. To nie jest uniwersalna recepta, ale przy trudniejszych układach często robi dokładnie to, czego oczekuje instalator.
Jeśli układ jest prostszy, korzyść bywa mniejsza. I właśnie dlatego warto odróżnić sytuacje, w których sprzęgło rozwiązuje problem, od tych, w których tylko zwiększa koszt inwestycji.
Kiedy można się bez niego obejść
Ja patrzę na to dość prosto: jeśli masz jedną pompę, jeden obieg i instalację, która trzyma stabilne temperatury bez taktowania, separator zwykle niewiele zmieni. W takim układzie większą różnicę dają dobre odpowietrzenie, poprawny dobór średnic rur, czysta filtracja i porządne równoważenie hydrauliczne.
- jedna strefa grzewcza bez mieszaczy
- jedna pompa obiegowa
- brak wyraźnych różnic temperatur między częściami domu
- brak objawów walki pomp albo częstych spadków przepływu
- brak planów rozbudowy o podłogówkę, drugi obieg albo dodatkowe źródło ciepła
W prostym układzie z jedną pompą separator zwykle niewiele zmieni. Montaż na zapas zwykle nie ma sensu. Dodatkowy element oznacza koszt, kolejne połączenia i następny punkt, który trzeba serwisować. Jeśli jednak nie jesteś pewien, czy problemem jest prosty układ, czy tylko źle dobrane elementy, warto porównać sprzęgło z buforem i rozdzielaczem.

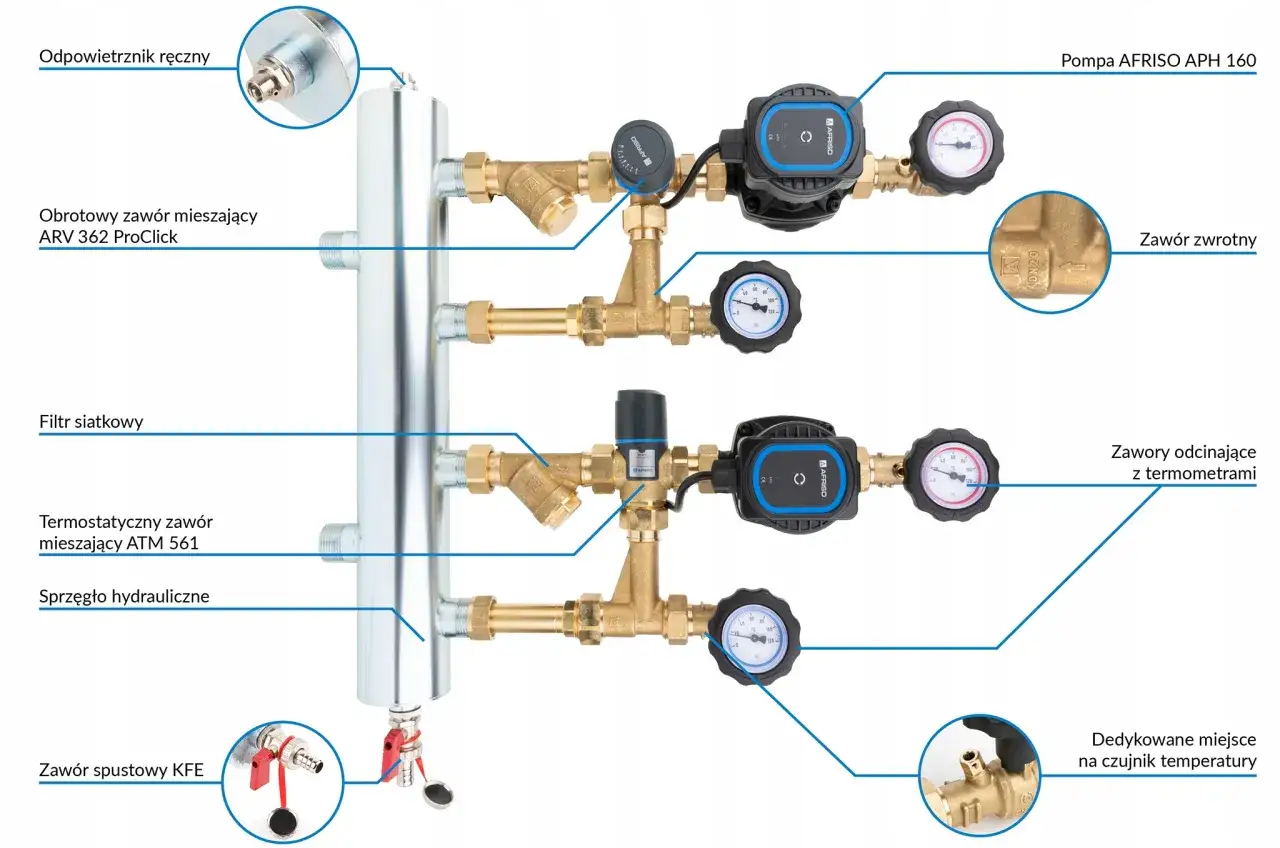

Sprzęgło hydrauliczne a bufor i rozdzielacz
To najczęstsze źródło pomyłek. Separator hydrauliczny, bufor i rozdzielacz bywają wrzucane do jednego worka, choć każdy z nich robi coś innego.
| Element | Główne zadanie | Kiedy ma największy sens |
|---|---|---|
| Sprzęgło hydrauliczne | Oddziela hydraulicznie źródło ciepła od obiegów grzewczych i stabilizuje przepływy | Gdy masz kilka pomp, kilka stref albo potrzebę utrzymania minimalnego przepływu |
| Bufor ciepła | Magazynuje energię i zwiększa pojemność wodną układu | Gdy źródło taktuję, chcesz wydłużyć cykle pracy albo potrzebujesz większej bezwładności |
| Rozdzielacz lub grupa pompowa | Porządkuje zasilanie wielu obiegów | Gdy trzeba sprawnie rozprowadzić medium do kilku stref |
W praktyce niewielki bufor 100-140 litrów potrafi częściowo pełnić rolę separatora i jednocześnie dodać trochę pojemności wodnej. To dobre rozwiązanie wtedy, gdy układ potrzebuje nie tylko separacji, ale też odrobiny inercji cieplnej. Z kolei większe zbiorniki zaczynają działać bardziej jak magazyn ciepła niż zwykłe sprzęgło.
Jeżeli nadal nie wiesz, co wybrać, przejdź przez prostą checklistę swojej instalacji. To szybciej prowadzi do właściwej decyzji niż sam opis katalogowy.
Jak ocenić swoją instalację przed decyzją
- Policz obiegi grzewcze i pompy. Jedna pompa to zupełnie inna sytuacja niż układ z grzejnikami, podłogówką i zasobnikiem.
- Sprawdź, czy źródło ciepła ma wymagany minimalny przepływ. To ważne zwłaszcza przy kotłach wiszących i pompach ciepła.
- Obserwuj pracę instalacji przez kilka dni. Częste starty, krótkie cykle i wahania temperatury zwykle nie biorą się z niczego.
- Zobacz, co dzieje się przy zamkniętych głowicach termostatycznych. Jeśli przepływ mocno spada, separator może pomóc utrzymać stabilność.
- Oceń miejsce w kotłowni. W małej przestrzeni lepiej postawić na dobrze dobrane rozwiązanie niż na przypadkowe dokładanie kolejnych komponentów.
W praktyce najwięcej mówi nie teoria, tylko zachowanie instalacji po kilku dniach pracy. Jeśli układ jest spokojny, nie ma sensu go komplikować. Jeśli jednak widać wahania i wzajemne zakłócenia obiegów, sprzęgło zaczyna wyglądać jak rozsądna inwestycja, a nie zbędny dodatek.
To prowadzi do ostatniego pytania: ile to wszystko kosztuje i na czym najłatwiej się przejechać przy montażu.
Ile to kosztuje i gdzie najłatwiej popełnić błąd
Na rynku domowe sprzęgła hydrauliczne kosztują zwykle kilkaset do około tysiąca złotych, a przy bardziej rozbudowanych modelach cena rośnie wraz z mocą, izolacją i dodatkowymi króćcami. Robocizna przy montażu to najczęściej kolejne kilkaset złotych, więc w prostych realizacjach całość często zamyka się w przedziale około 1 100-2 000 zł. Przy przebudowie kotłowni, dodawaniu grup pompowych lub pracy w ciasnym pomieszczeniu koszt rośnie szybciej, niż wydaje się na papierze.
W katalogach spotkasz modele od około 40 kW do kilkuset kW, ale w praktyce ważniejszy od samej mocy jest przepływ w m3/h i średnice przyłączy. To właśnie one mówią więcej o tym, czy dany element pasuje do konkretnej instalacji.
Najczęstsze błędy są zaskakująco przyziemne:
- dobór sprzęgła po samej mocy kotła, a nie po przepływie i układzie obiegów
- montaż w złej pozycji zamiast pionowo, z odpowietrznikiem u góry
- brak izolacji w ciepłej kotłowni, przez co rosną straty
- brak miejsca na okresowe usuwanie osadu i mułu
- traktowanie separatora jako naprawy dla źle zaprojektowanej hydrauliki
Sam montaż nie naprawi źle zaprojektowanej hydrauliki. W dobrze zrobionej instalacji sprzęgło ma jeszcze jedną praktyczną zaletę: ułatwia odpowietrzanie i odmulanie układu, a przez to pomaga utrzymać spokojną pracę pomp. Najprościej mówiąc, montuje się je po to, żeby hydraulika była przewidywalna, a nie po to, żeby coś dorzucić do kotłowni. I właśnie na tym opiera się rozsądna decyzja.
Najrozsądniejsza decyzja wynika z liczby obiegów i zachowania instalacji
Jeśli miałbym zamknąć temat jednym zdaniem, powiedziałbym tak: sprzęgło hydrauliczne jest potrzebne wtedy, gdy instalacja ma więcej niż jeden obieg, kilka pomp albo źródło ciepła, które nie lubi zmiennych przepływów. W prostym układzie z jedną strefą zwykle nie daje tyle, żeby uzasadnić dodatkowy koszt i komplikację układu.
W praktyce najbardziej opłaca się patrzeć na hydraulikę całej kotłowni, a nie na samą nazwę elementu. Dobrze dobrane sprzęgło uspokaja pracę, poprawia współpracę źródła z obiegami i zmniejsza ryzyko błędów eksploatacyjnych. Złe rozwiązanie tylko ładnie wygląda w schemacie, ale nie rozwiązuje problemów w sezonie grzewczym.
Jeżeli instalacja już teraz pracuje równo, nie szukaj na siłę dodatkowego elementu. Jeżeli jednak pompy się wzajemnie zakłócają, temperatury skaczą albo planujesz rozbudowę o kolejne strefy, separator hydrauliczny przestaje być opcją na zapas, a staje się rozsądnym elementem projektu.
