Rozbieranie silnika elektrycznego ma sens wtedy, gdy chcesz dojść do przyczyny hałasu, luzu, przegrzewania albo utraty mocy, a nie tylko zobaczyć, co jest w środku. W samochodach elektrycznych i hybrydach taka praca szybko zahacza o bezpieczeństwo wysokiego napięcia, więc liczy się kolejność działań, czystość i umiejętność oceny, czy problem jest mechaniczny, czy elektryczny. Poniżej pokazuję to tak, jak podchodzę do tematu w praktyce: od diagnozy, przez demontaż, po ocenę, czy naprawa w ogóle ma sens.
Najwięcej oszczędza dokładna diagnoza przed demontażem i praca bez siłowania się z wirnikiem
- Najpierw symptom, potem klucze - szum łożysk, błędy sterownika i przegrzewanie to trzy różne scenariusze.
- W autach elektrycznych nie zaczynam bez procedury HV - wysoki potencjał i falownik zmieniają zasady gry.
- Najczęściej zużywają się łożyska, uszczelnienia i czujniki położenia, a nie sam „silnik jako całość”.
- Rotor wyjmuje się kontrolowanie - ściągacz, prasa lub prowadnica są bezpieczniejsze niż podważanie śrubokrętem.
- Po złożeniu liczy się test izolacji, hałas i temperatura - sam start silnika nie oznacza, że naprawa się udała.
Najpierw ustal, czy problem jest mechaniczny, czy elektryczny
Ja zaczynam od krótkiej diagnozy, bo zbyt wiele osób rozbiera napęd „na zapas”, a potem okazuje się, że winny był falownik, wiązka albo czujnik położenia. Jeśli objaw jest mechaniczny, zwykle słyszę narastający szum, metaliczne tarcie albo czuję luz na wale. Jeśli problem jest elektryczny, częściej pojawiają się błędy, przerywanie pracy, spadek momentu albo mocne grzanie bez wyraźnego hałasu.
| Objaw | Co zwykle sugeruje | Co sprawdzam najpierw |
|---|---|---|
| Szum rosnący wraz z obrotami | Łożyska, niewspółosiowość, zbyt duży luz osiowy | Obrót ręką, luz, ślady przegrzania, stan gniazd |
| Przerywanie pracy, błędy sterownika | Czujniki Halla, enkoder, wiązka, falownik | Diagnostyka błędów, złącza, przewody, zasilanie |
| Zapach lakieru, gorąca obudowa, spadek mocy | Uzwojenia, izolacja, przeciążenie | Test izolacji i rezystancji, historia obciążenia |
| Drgania po zalaniu albo po uderzeniu | Korozja, bicie wału, uszkodzone osadzenie łożysk | Oględziny środka, czystość, bicie, stan magnesów |
W praktyce ta różnica jest kluczowa: jeśli źródło problemu siedzi poza samym silnikiem, rozbiórka nie rozwiąże sprawy, tylko wydłuży przestój. Gdy już wiem, z czym walczę, przechodzę do przygotowania narzędzi i stanowiska, bo właśnie tam najłatwiej wygrać albo przegrać całą operację.
Co przygotować, zanim odkręcisz pierwszą śrubę
Dobra rozbiórka zaczyna się jeszcze przed wyjęciem silnika z auta albo z maszyny. Ja zawsze robię zdjęcia przed demontażem, zaznaczam położenie dekli i odkładam śruby w podpisanych pojemnikach. To brzmi banalnie, ale przy silnikach z enkoderem, przekładnią albo nietypową uszczelką jeden zgubiony detal potrafi zatrzymać naprawę na kilka dni.
- zestaw nasadek, torxów i imbusów dopasowany do konkretnej obudowy,
- ściągacz do łożysk i, jeśli to możliwe, prasa lub imadło z miękkimi szczękami,
- marker, punktak lub taśma do oznaczania położenia elementów,
- czujnik zegarowy do sprawdzenia bicia wału i osiowości,
- miernik izolacji, czyli megger, bo zwykły multimetr nie pokaże stanu izolacji uzwojeń,
- czyste szmatki, środek do odtłuszczania, rękawice i okulary ochronne,
- w aucie elektrycznym także narzędzia izolowane i procedura odłączenia wysokiego napięcia.
W silniku trakcyjnym nie improwizuję bez dokumentacji producenta. Volvo w instrukcjach do aut elektrycznych przypomina, że elementy wysokiego napięcia powinny obsługiwać wyłącznie przeszkoleni technicy. To dobra granica bezpieczeństwa: jeśli nie masz pewności, że możesz bezpiecznie odłączyć układ i sprawdzić brak napięcia, nie zaczynaj demontażu na własną rękę. Właśnie dlatego kolejny krok to już nie siłowanie się z obudową, tylko uporządkowany demontaż.
Jak wygląda bezpieczny demontaż krok po kroku
Odłącz zasilanie i oznacz połączenia
Najpierw odcinam zasilanie, rozładowuję układ zgodnie z procedurą i upewniam się, że silnik nie dostaje już żadnego napięcia. W autach elektrycznych dochodzi jeszcze czas oczekiwania po odłączeniu wysokiego napięcia, bo kondensatory w układzie mogą długo trzymać energię. Potem oznaczam wszystkie przewody, złącza i pozycję dekli, bo późniejszy montaż „na oko” kończy się najczęściej błędami osiowania.

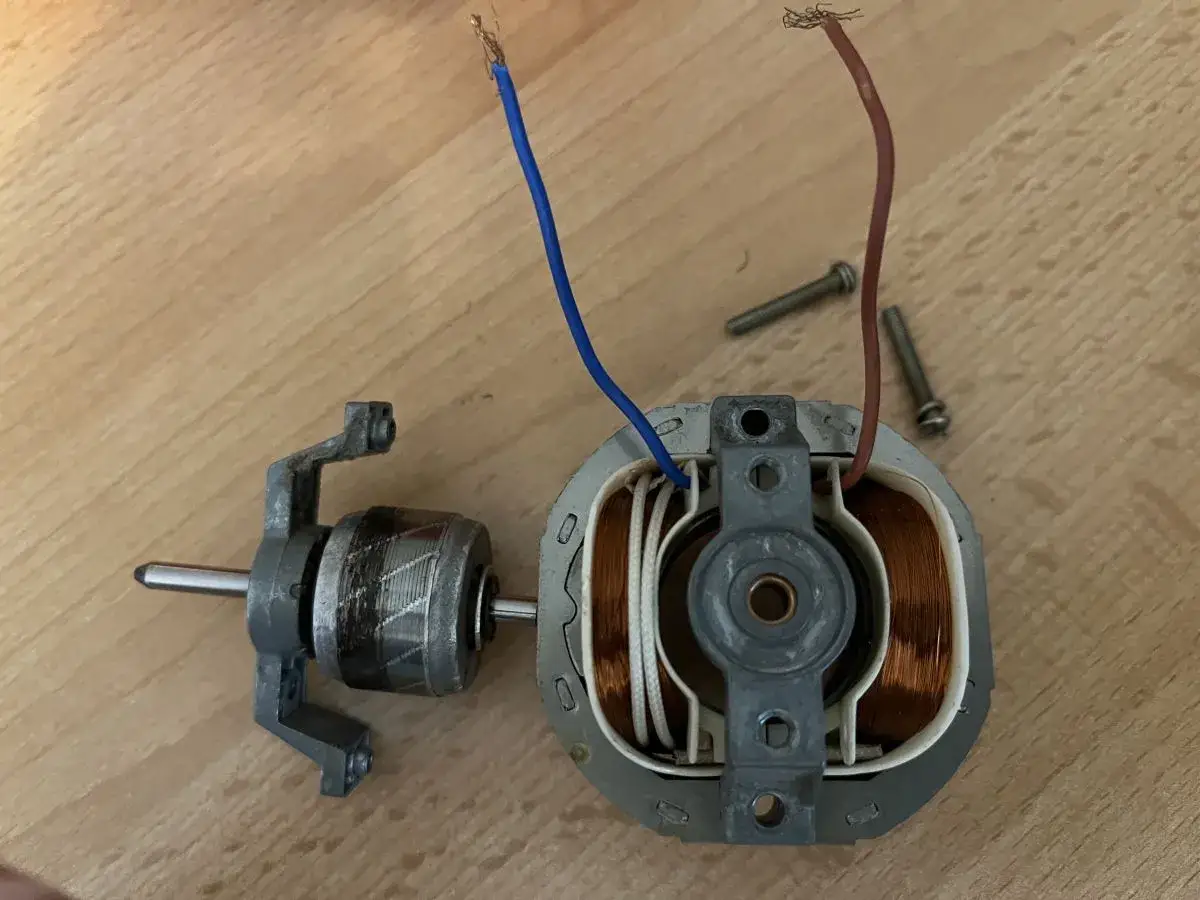

Zdejmij osprzęt i rozdziel obudowę bez podważania
Na tym etapie zdejmuję wentylator, osłony, czujniki, pokrywy i elementy mocujące, które nie są częścią samego rdzenia silnika. Nie używam śrubokręta jako łomu, bo łatwo uszkodzić przylgnie, uszczelki albo krawędź dekla. Jeśli obudowa siedzi mocno, wolę lekkie, równomierne opukiwanie i sprawdzanie, czy nie trzyma ją jeszcze jakiś ukryty łącznik.
Wyjmij wirnik kontrolowanym ruchem
Tu przydaje się doświadczenie, bo wirnik potrafi „zaciągnąć” do środka i przytrzasnąć się magnesami albo uszkodzić czopy łożyskowe. Przy większych jednostkach używam ściągacza, prowadnicy albo prasy, a nie gwałtownego wyrywania. W praktyce dokładnie to samo zalecają instrukcje warsztatowe producentów łożysk: siłę trzeba podawać na właściwy pierścień, a nie przez elementy toczne. SKF podkreśla też, że przy demontażu łożysk nie należy przenosić obciążenia przez kulki lub wałeczki, bo wtedy łatwo o trwałe uszkodzenie bieżni.
Przeczytaj również: Ile kWh na 100 km zużywa Tesla? Porównanie modeli i oszczędności
Oczyść części i oceń, co naprawdę nadaje się do dalszej pracy
Po rozdzieleniu zespołu nie oceniam niczego „na brudno”. Najpierw czyszczę, potem mierzę i dopiero wtedy decyduję, co wymienić. To ważne zwłaszcza przy łożyskach: SKF zwraca uwagę, że zabrudzonych łożysk nie powinno się po prostu obracać na sucho, bo to zaciera obraz uszkodzeń. Po oczyszczeniu można sensownie ocenić bieżnie, luz i stan koszyka. Jeśli łożysko ma uszczelnienie z obu stron i budzi wątpliwości, zwykle lepiej je wymienić niż próbować ratować półśrodkami.
Na tym etapie dobrze widać, czy rozbiórka była tylko formalnością, czy już prawdziwą naprawą. I właśnie tutaj najczęściej wychodzą różnice między typowymi silnikami pomocniczymi a trakcyjnymi napędami z aut elektrycznych.
Na co szczególnie uważać przy łożyskach, wirniku i magnesach
W mojej praktyce najwięcej szkód powstaje nie podczas pracy samego silnika, tylko w chwili jego rozbierania i składania. Łożyska potrafią wyglądać niegroźnie, a i tak mieć mikrouszkodzenia, które po kilku godzinach pracy zamieniają się w wyraźny hałas. Wirnik z magnesami trwałymi bywa jeszcze bardziej wymagający, bo każdy kontakt z twardą krawędzią może skończyć się wyszczerbieniem magnesu albo problemem z wyważeniem.
- Łożyska - szukam przebarwień, chropowatości, nadmiernego luzu i śladów przegrzania.
- Gniazda łożysk - sprawdzam, czy nie są wyrobione, ovalne albo pęknięte po wcześniejszej awarii.
- Wirnik - mierzę bicie, oglądam czopy i upewniam się, że nie ma śladów zahaczeń o stojan.
- Magnesy trwałe - w silnikach PMSM i BLDC kontroluję pęknięcia, odklejenia i ubytki kleju.
- Uzwojenia - szukam ciemnego lakieru, spalenizny, przetarć i śladów wilgoci.
- Enkoder i czujniki - nawet lekko zabrudzone potrafią dawać błędne odczyty i niestabilną pracę.
Tu warto przypomnieć jedną rzecz, którą zbyt łatwo zignorować: w silnikach z magnesami trwałymi nie chodzi tylko o mechaniczne złożenie obudowy, ale o zachowanie właściwego położenia i szczeliny roboczej. W EV i małych silnikach BLDC źle ustawiony rotor potrafi dać głośniejszą pracę, większy pobór prądu i szybsze grzanie, nawet jeśli „na stole” wszystko wygląda poprawnie. To dlatego po samym rozebraniu nie kończy się temat - trzeba jeszcze ocenić, czy naprawa będzie opłacalna.
Kiedy samodzielna rozbiórka ma sens, a kiedy nie
Nie każdy silnik warto rozbierać w ten sam sposób. Prosty silnik pomocniczy z wycieraczek, pompki czy wentylatora da się często naprawić rozsądnie we własnym zakresie. Z kolei silnik trakcyjny w samochodzie elektrycznym to już inna liga: wysoka masa, wysoka energia, szczelność układu i często potrzeba specjalistycznej diagnostyki po złożeniu.| Sytuacja | Czy rozbierać samemu | Dlaczego |
|---|---|---|
| Mały silnik pomocniczy 12 V | Często tak | Prostsza budowa, mniejsze ryzyko, łatwiejszy dostęp do części |
| Silnik indukcyjny z klasycznymi łożyskami | Czasem tak | Da się go naprawić, jeśli masz ściągacz, pryzmę i podstawowe pomiary |
| Silnik BLDC lub PMSM z magnesami i enkoderem | Raczej nie bez doświadczenia | Łatwo uszkodzić czujniki, magnesy i geometrię montażu |
| Silnik trakcyjny w aucie elektrycznym | Najczęściej nie | Wysokie napięcie, masa, procedury producenta i konieczność testów po naprawie |
| Silnik po zalaniu albo po pożarze | Nie | Ryzyko ukrytej korozji, uszkodzeń izolacji i zagrożenia bezpieczeństwa |
Bosch Car Service podaje orientacyjnie, że naprawa lub wymiana silnika elektrycznego w aucie może kosztować od 5000 do 20000 zł, zależnie od modelu i zakresu prac. To dobry punkt odniesienia: jeśli demontaż prowadzi tylko do wymiany kilku tanich elementów, ma sens walczyć o naprawę. Jeśli jednak w grę wchodzi rotor, uzwojenia, czujniki i długa robocizna, granica opłacalności potrafi zniknąć bardzo szybko. Ja w takich przypadkach patrzę nie tylko na cenę części, ale też na ryzyko ponownego rozbierania po nieudanym montażu.
Po złożeniu sprawdź trzy rzeczy, zanim uznasz silnik za gotowy
Po naprawie nie wystarcza, że silnik „odpala”. Zawsze sprawdzam trzy obszary: kulturę pracy, temperaturę i izolację. Jeśli którykolwiek z nich odbiega od normy, wolę wrócić do stołu niż oddać klientowi napęd, który za tydzień znów wróci z hałasem albo błędem.
- Obrót ręką - ma być płynny, bez tarcia, przycierania i miejscowych zacięć.
- Test izolacji - miernik izolacji pokaże, czy uzwojenia nie „uciekają” do masy.
- Praca próbna - obserwuję hałas, pobór prądu, wibracje i temperaturę po kilku minutach działania.
Jeśli po złożeniu pojawia się szum, szybki wzrost temperatury albo wyczuwalne drgania, nie traktuję tego jako „docierania”. To zwykle znak, że łożysko nie siadło prawidłowo, wał ma bicie albo wirnik nie pracuje w osi. Właśnie dlatego przy tej robocie najbardziej opłaca się cierpliwość: dobra dokumentacja, właściwe narzędzia i chłodna ocena po każdej fazie pracy dają lepszy efekt niż szybkie rozkręcenie obudowy. Jeśli podejdziesz do tego w ten sposób, rozbiórka silnika staje się kontrolowaną naprawą, a nie kosztowną próbą szczęścia.
