Prawidłowe odczytanie oznaczeń na alternatorze pozwala od razu odróżnić zwykły model od wersji z czujnikiem napięcia, linią lampki ładowania albo komunikacją LIN. W praktyce to oszczędza czas przy diagnostyce, wymianie i unikaniu kosztownej pomyłki z niepasującą wtyczką. Poniżej rozkładam temat na prosty język: które symbole są najważniejsze, co znaczą i jak po nich bezpiecznie dobrać część.
Najkrócej mówiąc, liczą się zaciski, tabliczka i typ sterowania
- B+ to główne wyjście ładowania do akumulatora, a masa musi być pewna i czysta.
- D+, L i podobne oznaczenia zwykle dotyczą lampki ładowania albo wzbudzenia.
- S lub Remote Sense pokazuje, gdzie alternator mierzy napięcie instalacji.
- Sam amperaż nie wystarcza do doboru części, bo dwa alternatory 120 A mogą mieć inne wtyczki i inne sterowanie.
- W nowszych autach spotkasz LIN albo COM, czyli komunikację z ECU, której nie wolno ignorować.
- Jeśli napisy są starte, porównuję numer katalogowy, złącze, mocowanie i koło pasowe, a dopiero potem szukam zamiennika.
Gdzie szukać oznaczeń i dlaczego nie ufać kolorom przewodów
Ja przy oględzinach zaczynam od trzech miejsc: śrubowego wyjścia prądowego, małej wtyczki sterującej i tabliczki znamionowej na obudowie. To tam najczęściej kryje się najważniejsza informacja o tym, z jakim alternatorem mam do czynienia. Kolory przewodów traktuję tylko jako podpowiedź, bo po naprawach, swapach i tanich zamiennikach potrafią się nie zgadzać z fabryką.
W praktyce oznaczenia bywają wybite, nadrukowane albo naniesione bardzo małą czcionką. Czasem są na tyle starte, że widać tylko fragment litery, dlatego zawsze porównuję kilka sygnałów naraz: kształt kostki, liczbę pinów, grubość przewodu B+ i sposób mocowania alternatora do silnika. Kiedy już wiem, gdzie patrzeć, łatwiej odczytać sam alfabet terminali.

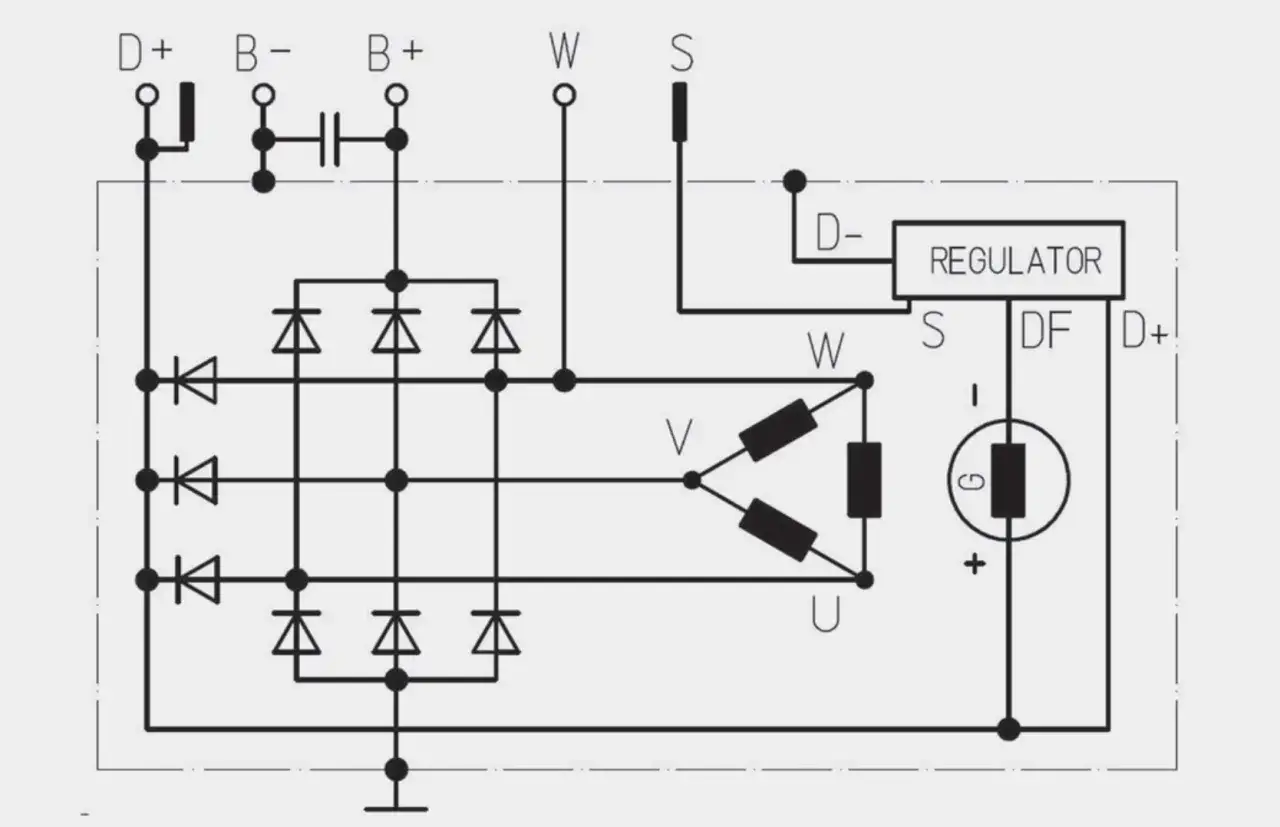

Najczęstsze symbole na zaciskach alternatora
Tu najczęściej zaczyna się cała praktyczna robota. Oznaczenia na terminalach nie są przypadkowe, ale też nie są identyczne u wszystkich producentów, więc nie warto ich czytać mechanicznie. Najbezpieczniej patrzeć na funkcję przewodu, a nie tylko na samą literę.
| Oznaczenie | Co zwykle oznacza | Na co uważać |
|---|---|---|
| B+, BAT, POS | Główne wyjście prądu do akumulatora i instalacji auta. | To zacisk „gorący” cały czas. Nie wolno go zwierać do masy ani zakładać na niego zbyt cienkiego przewodu. |
| B-, masa, ground | Połączenie z masą pojazdu albo dodatkowy przewód masowy. | Słaba masa potrafi udawać uszkodzony alternator, choć problem leży w korozji albo luźnym mocowaniu. |
| D+, 61, L | Lampka ładowania i wzbudzenie alternatora. | Jeśli pomylisz ten przewód z innym, kontrolka może świecić nieprawidłowo albo alternator w ogóle nie wystartuje z ładowaniem. |
| W | Sygnał fazowy, często używany jako sygnał obrotów albo pomocnicze wyjście w starszych konstrukcjach. | Nie traktuję go jak zamiennika lampki ładowania. To inna funkcja, a w niektórych wersjach przewód mógł w ogóle nie być używany. |
| S, Sense, Remote Sense | Pomiar napięcia instalacji w punkcie oddalonym od alternatora, zwykle przy akumulatorze lub rozdzielni. | To nie jest to samo co R. Jeśli ktoś podepnie tu zły przewód, regulator będzie „widzieć” fałszywe napięcie. |
| I, IG, 15 | Zasilanie po zapłonie lub przewód uruchamiający regulator. | Bez niego część alternatorów nie wzbudzi się poprawnie, zwłaszcza w prostszych układach. |
| R, FR, DFM | Wyjście pomocnicze, przekaźnikowe albo informacja zwrotna do sterownika. | R nie jest sense. FR i DFM służą do monitorowania pracy alternatora, a nie do zwykłego zasilania lampki. |
| LIN, COM | Komunikacja cyfrowa z ECU lub regulatorem inteligentnego ładowania. | Tego typu alternatora nie dobiera się „na oko”. Tu musi się zgadzać sterowanie, nie tylko obudowa i amperaż. |
Najważniejsza zasada jest prosta: ta sama litera nie zawsze oznacza identyczny układ, ale bardzo często podpowiada, do jakiej rodziny należy alternator. Dzięki temu od razu wiem, czy mam do czynienia z klasycznym ładowaniem, czy już z wersją sterowaną przez elektronikę auta. A skoro terminale mamy rozpoznane, czas przejść do tabliczki znamionowej, bo ona zwykle mówi jeszcze więcej.
Jak odczytać tabliczkę znamionową i numer alternatora
Na obudowie albo tabliczce szukam przede wszystkim numeru części oraz danych technicznych, które odróżniają jedną wersję od drugiej. W praktyce to właśnie numer katalogowy, a nie sam wygląd, najczęściej decyduje o zgodności. Dwa alternatory mogą mieć ten sam prąd znamionowy, ale zupełnie inne mocowanie, wtyczkę albo typ regulatora.
| Co sprawdzić | Co to daje w praktyce | Dlaczego to ważne |
|---|---|---|
| Napięcie nominalne | Najczęściej 12 V lub 24 V. | Musi pasować do instalacji auta, inaczej część będzie błędna już na starcie. |
| Prąd znamionowy | Na przykład 90 A, 120 A, 150 A, 180 A lub więcej. | Pokazuje wydajność, ale nie rozwiązuje kwestii zgodności mechanicznej ani elektrycznej. |
| Numer OE / numer części | Najdokładniej identyfikuje konkretną wersję. | To najpewniejsza wskazówka przy zakupie zamiennika albo regeneracji. |
| Kod producenta | Wskazuje rodzinę konstrukcyjną, serię lub wariant regulatora. | Pomaga odróżnić podobne modele z tej samej marki. |
| Kierunek obrotów i koło pasowe | Może być opisany symbolem, strzałką albo typem sprzęgiełka. | Źle dobrane koło pasowe potrafi szybko zużyć pasek i hałasować. |
| Typ sterowania | Klasyczny, A-circuit, B-circuit, LIN, COM i podobne oznaczenia. | To sygnał, czy alternator współpracuje z prostą instalacją, czy z ECU. |
Ja mam jedną zasadę: amperaż jest ważny, ale nigdy nie jest jedynym kryterium. Przy doborze zamiennika liczy się komplet informacji, bo identyczne 120 A może występować w kilku wersjach różniących się elektrycznie i mechanicznie. I właśnie tu najczęściej pojawiają się pomyłki, dlatego następna sekcja jest praktycznie najważniejsza przy zakupie.
Jak odróżniam klasyczny alternator od wersji sterowanej przez ECU
W nowszych autach alternator coraz rzadziej pracuje „sam z siebie”. Sterownik silnika albo moduł zarządzania energią potrafi decydować, kiedy napięcie ma być wyższe, kiedy niższe i jak szybko ma reagować układ ładowania. To oszczędza paliwo i lepiej zarządza akumulatorem, ale dla użytkownika oznacza jedno: nie każdy alternator z tym samym numerem amperażu jest wymienny.
Po czym to poznaję? Najpierw po złączu. Jeśli widzę cienkie przewody i opisy typu LIN albo COM, nie traktuję tego jak prostego alternatora z jedną lampką i grubym przewodem B+. W katalogach producentów pojawiają się też warianty z oznaczeniami S-IG-L, W-L-IG-S-FR czy C-S-L, więc sama litera „L” lub „S” niczego jeszcze nie przesądza. Liczy się cały układ sterowania, a nie pojedynczy pin.
- Klasyczny alternator zwykle da się rozpoznać po prostszej wtyczce i ograniczonej liczbie przewodów.
- Wersja sterowana przez ECU często ma komunikację LIN albo COM i reaguje na warunki pracy silnika.
- Oznaczenia typu A-circuit i B-circuit mówią o sposobie regulacji, a nie o wyglądzie obudowy.
- Jeśli pojawia się remote sense, regulator mierzy napięcie nie tylko przy alternatorze, ale tam, gdzie faktycznie znajduje się akumulator.
W praktyce najbardziej zdradliwa jest sytuacja, w której mechanicznie wszystko pasuje, ale elektronika już nie. Auto może odpalać, kontrolka gaśnie, a mimo to ładowanie działa źle albo okresowo zgłasza błąd. Dlatego zanim zamówię część, zawsze robię jeszcze prosty, trzyetapowy przegląd zgodności.
Trzy sprawdzenia, które robię przed zakupem lub wymianą
To jest część, która naprawdę oszczędza czas. Gdy mam przed sobą alternator do wymiany, nie zaczynam od katalogu zamienników, tylko od porównania fizycznego i elektrycznego. Najpierw wtyczka, potem mocowanie, na końcu numer części.
- Porównuję złącze - liczbę pinów, kształt zatrzasku i oznaczenia przy kostce. Dwie podobne części mogą mieć zupełnie inne sterowanie.
- Sprawdzam mocowanie i koło pasowe - rozstaw uszu, średnicę otworów, offset i typ sprzęgiełka. Tu nie ma miejsca na „prawie pasuje”.
- Weryfikuję numer katalogowy - najlepiej z obudowy starej części albo po VIN. Jeśli numeru nie ma, porównuję serię, producenta i układ terminali.
Jeżeli auto ma przewód remote sense, a w nowym alternatorze go nie ma, nie próbuję tego rozwiązać przypadkiem. Taki układ trzeba dobrać świadomie, a przy dorabianiu przewodu sense stosuje się bezpiecznik 5 A i odpowiedni przekrój przewodu, bo chodzi o ochronę instalacji, nie o „jakiekolwiek” połączenie. W praktyce to właśnie takie drobiazgi decydują, czy alternator będzie ładował poprawnie od razu po montażu.
Gdy wszystkie te punkty się zgadzają, mam dużą pewność, że część będzie działała tak, jak trzeba. Jeżeli nadal coś nie gra, wracam do masy, przewodu B+ i złącza sterującego, bo bardzo często problem leży właśnie tam, a nie w samym alternatorze.
Co zostaje po odczytaniu oznaczeń i jak nie popełnić kosztownego błędu
Najbardziej użyteczna zasada jest prosta: nie dobieram alternatora po jednym parametrze. Patrzę na numer części, typ sterowania, wtyczkę, mocowanie i dopiero potem na prąd znamionowy. To podejście działa szczególnie dobrze w autach po naprawach, z przekładkami silnika albo po montażu zamienników, bo tam oznaczenia często przestają odpowiadać temu, co sugeruje sam wygląd części.
Jeśli mam zostawić jedną praktyczną myśl, to tę: dobrze odczytane symbole na alternatorze mówią więcej niż sam napis na obudowie. Kiedy sprawdzisz terminale, tabliczkę i typ komunikacji, zwykle da się uniknąć większości nietrafionych zakupów i dziwnych problemów z ładowaniem. A jeśli coś nadal budzi wątpliwości, najpierw porównuję instalację, dopiero potem zamiennik.
