Bez względu na to, czy jesteś początkującym elektronikiem, czy doświadczonym majsterkowiczem, znajdziesz tu praktyczne wskazówki i schematy, które ułatwią Ci zbudowanie własnego regulatora obrotów silnika 12V. W kolejnych sekcjach omówimy zarówno podstawowe metody, jak i bardziej zaawansowane techniki, takie jak modulacja PWM, które pozwalają na lepszą kontrolę nad pracą silnika.
Kluczowe informacje:- Proste układy regulatorów obrotów można zbudować z użyciem tranzystora, rezystora, kondensatora i potencjometru.
- Modulacja PWM jest efektywną metodą regulacji prędkości silnika, zmniejszającą straty energii.
- Układ LM317 może być użyty jako prosty regulator prądu do wentylatorów 12V.
- Mikrokontrolery, takie jak Arduino i Raspberry Pi, umożliwiają zaawansowane sterowanie silnikami.
- Ważne jest, aby znać typowe błędy podczas montażu regulatora oraz metody ich diagnozowania i naprawy.
Jak zbudować prosty regulator obrotów silnika 12V - krok po kroku
Budowa regulatora obrotów silnika 12V to świetny sposób na zdobycie praktycznych umiejętności w elektronice. Proces ten obejmuje kilka kluczowych kroków, które pomogą Ci stworzyć prosty, ale efektywny układ. Do realizacji projektu będziesz potrzebować podstawowych narzędzi oraz komponentów, takich jak tranzystor, rezystor, kondensator i potencjometr. Zastosowanie tych elementów pozwoli na regulację napięcia dostarczanego do silnika, co umożliwia zmianę jego prędkości obrotowej.
Ważne jest, aby podczas budowy zachować odpowiednie środki ostrożności. Upewnij się, że wszystkie połączenia są solidne, a elementy dobrze zamocowane. Przed rozpoczęciem montażu warto także zapoznać się z zasadami bezpieczeństwa, zwłaszcza gdy pracujesz z zasilaniem elektrycznym. W kolejnej sekcji przyjrzymy się dokładniej komponentom, które będą potrzebne do budowy regulatora obrotów.
Wybór komponentów do budowy regulatora obrotów silnika 12V
Do zbudowania regulatora obrotów silnika 12V potrzebne będą odpowiednie komponenty, które spełnią określone funkcje. Tranzystor działa jako klucz elektroniczny, który kontroluje przepływ prądu do silnika. Rezystor ogranicza prąd, co chroni pozostałe elementy układu przed uszkodzeniem. Kondensator stabilizuje napięcie, a potencjometr umożliwia manualną regulację prędkości obrotowej silnika. Dodatkowo, stabilizator napięcia LM317 może być użyty, aby zapewnić stałe napięcie wyjściowe, co jest przydatne w bardziej zaawansowanych projektach.| Komponent | Specyfikacja | Gdzie kupić |
|---|---|---|
| Tranzystor IRF530 | Max. prąd: 33A, Max. napięcie: 100V | Sklepy elektroniczne, np. TME |
| Rezystor 220Ω | Wartość: 220Ω, moc: 0.25W | Sklepy stacjonarne lub online, np. Allegro |
| Kondensator 100µF | Napięcie: 25V | Sklepy elektroniczne, np. Conrad |
| Potencjometr 10kΩ | Typ: liniowy | Sklepy internetowe, np. Digi-Key |

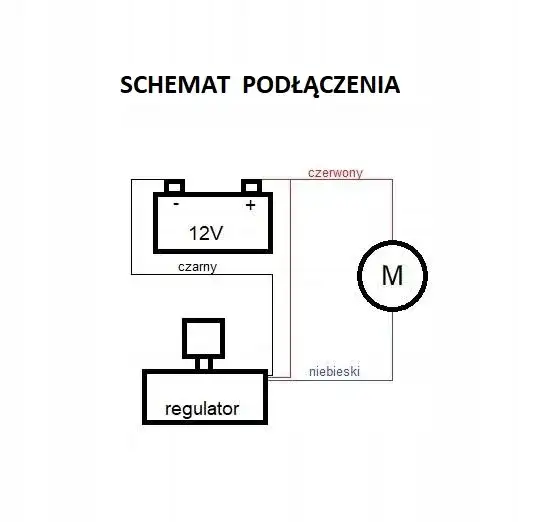

Schemat podłączenia podstawowego regulatora obrotów silnika
Podłączenie regulatora obrotów silnika 12V wymaga staranności i precyzji. Zaczynając od najprostszej konfiguracji, należy upewnić się, że wszystkie komponenty są poprawnie połączone. Zazwyczaj, tranzystor jest podłączany do źródła zasilania, a jego dren do silnika. Warto również dodać rezystor w szereg z tranzystorem, aby ograniczyć prąd i zabezpieczyć układ. Kondensator powinien być umieszczony równolegle do silnika, aby wygładzić napięcie i zminimalizować zakłócenia.
Podczas montażu warto zachować ostrożność. Zawsze odłączaj zasilanie przed dokonaniem jakichkolwiek zmian w połączeniach. Upewnij się, że wszystkie przewody są dobrze izolowane, aby uniknąć zwarć. Dobrze jest także korzystać z multimetru, aby sprawdzić poprawność połączeń przed uruchomieniem układu. Poniżej znajduje się diagram, który ilustruje prawidłowe podłączenie regulatora obrotów silnika.
Jak działa modulacja PWM i jej wpływ na silnik 12V
Modulacja szerokości impulsów (PWM) to technika, która umożliwia efektywne sterowanie prędkością obrotową silników, w tym silników 12V. Działa ona na zasadzie włączania i wyłączania zasilania w określonych odstępach czasu, co pozwala na regulację średniego napięcia dostarczanego do silnika. W praktyce oznacza to, że im dłuższy czas, w którym sygnał PWM jest w stanie wysokim, tym większa moc dostarczana do silnika. Dzięki temu można zminimalizować straty energii, co jest szczególnie korzystne w zastosowaniach wymagających precyzyjnej kontroli prędkości.
Warto również zauważyć, że PWM wpływa na moment obrotowy silnika. Dzięki tej metodzie silnik może działać w bardziej optymalny sposób, co przekłada się na jego wydajność i żywotność. W porównaniu z tradycyjnymi metodami regulacji, takimi jak zmiana napięcia, PWM jest bardziej efektywne, ponieważ pozwala na lepsze zarządzanie energią. Ta technika jest szeroko stosowana w różnych aplikacjach, od wentylatorów po napędy elektryczne, co czyni ją uniwersalnym narzędziem w elektronice.
Przykład budowy regulatora obrotów z użyciem PWM
Budowa regulatora obrotów silnika 12V z wykorzystaniem modulacji PWM jest stosunkowo prosta i wymaga kilku podstawowych komponentów. Do stworzenia takiego układu potrzebny będzie układ 555, który działa jako generator PWM, oraz tranzystor mocy, np. IRF530, który będzie kontrolował prędkość silnika. W układzie zastosowanie znajdą również rezystory i kondensatory, które stabilizują działanie generatora. Dzięki takiej konfiguracji można uzyskać płynne i efektywne sterowanie prędkością obrotową silnika.
Wykorzystanie mikrokontrolerów do zaawansowanego sterowania - nowe możliwości
Mikrokontrolery, takie jak Arduino i Raspberry Pi, otwierają nowe możliwości w budowie zaawansowanych regulatorów obrotów silnika 12V. Dzięki ich elastyczności i programowalności, można dostosować parametry pracy silnika do indywidualnych potrzeb. Mikrokontrolery pozwalają na precyzyjne sterowanie prędkością, a także na implementację zaawansowanych algorytmów, które poprawiają efektywność i wydajność silnika. Dodatkowo, możliwość integracji z różnymi czujnikami i modułami komunikacyjnymi sprawia, że są one idealnym rozwiązaniem w nowoczesnych projektach automatyki.
Programowanie mikrokontrolerów jest stosunkowo proste i dostępne dla osób na różnych poziomach zaawansowania. Dzięki bogatej społeczności oraz zasobom online, można szybko nauczyć się, jak tworzyć własne programy do sterowania silnikami. Używając prostych bibliotek i przykładowych kodów, można zbudować funkcjonalny regulator obrotów, który będzie dostosowywał prędkość silnika w zależności od zadanych parametrów. To czyni mikrokontrolery niezwykle wszechstronnym narzędziem w dziedzinie elektroniki i automatyki.
Jak zbudować regulator obrotów silnika 12V z Arduino
Budowa regulatora obrotów silnika 12V z użyciem Arduino jest prostym procesem, który można zrealizować w kilku krokach. Po pierwsze, potrzebujesz odpowiednich komponentów, takich jak Arduino, tranzystor mocy (np. IRF520), rezystor oraz potencjometr do regulacji prędkości. Następnie, należy podłączyć tranzystor do pinu PWM na Arduino, a także do silnika i zasilania. Kod w Arduino będzie generował sygnał PWM, który steruje prędkością obrotową silnika w zależności od wartości odczytanej z potencjometru.
void setup() {
pinMode(9, OUTPUT); // Ustawienie pinu 9 jako wyjście
}
void loop() {
int potValue = analogRead(A0); // Odczyt wartości z potencjometru
int pwmValue = map(potValue, 0, 1023, 0, 255); // Mapowanie wartości
analogWrite(9, pwmValue); // Ustawienie wartości PWM na pinie 9
}
Integracja Raspberry Pi w projekcie regulatora obrotów
Integracja Raspberry Pi w projekcie regulatora obrotów silnika 12V pozwala na zaawansowane sterowanie oraz większą elastyczność w programowaniu. Raspberry Pi, jako mikrokontroler, może generować sygnał PWM, który jest kluczowy do regulacji prędkości silnika. Proces integracji zaczyna się od podłączenia silnika do odpowiednich pinów GPIO na Raspberry Pi. Następnie, za pomocą prostego skryptu w Pythonie, można zdefiniować parametry pracy silnika oraz dostosować jego prędkość w czasie rzeczywistym. Dzięki temu użytkownik ma pełną kontrolę nad działaniem silnika, co otwiera nowe możliwości w projektach automatyki i robotyki.
Jedną z głównych zalet korzystania z Raspberry Pi jest możliwość łatwego dostępu do różnych sensorów i modułów, co pozwala na bardziej złożone funkcje, takie jak monitorowanie obciążenia silnika czy zdalne sterowanie. Programowanie w Pythonie jest intuicyjne i wspierane przez dużą społeczność, co ułatwia rozwiązywanie problemów oraz rozwijanie projektów. Dzięki tym możliwościom, Raspberry Pi staje się doskonałym rozwiązaniem dla osób chcących stworzyć zaawansowany regulator obrotów silnika 12V.
Typowe problemy i rozwiązania przy budowie regulatora obrotów 12V
Podczas budowy regulatora obrotów silnika 12V mogą wystąpić różne problemy, które mogą wpłynąć na jego działanie. Jednym z najczęstszych problemów jest niewłaściwe połączenie komponentów, co może prowadzić do zwarć lub nieprawidłowego działania silnika. Innym problemem jest zbyt niskie napięcie zasilania, które może uniemożliwić osiągnięcie wymaganej prędkości obrotowej. W takich przypadkach warto upewnić się, że zasilacz ma odpowiednie parametry, a wszystkie połączenia są dobrze wykonane. Warto również zwrócić uwagę na jakość używanych komponentów, ponieważ niskiej jakości elementy mogą prowadzić do awarii.
Innym powszechnym problemem jest przegrzewanie się tranzystora, co może prowadzić do jego uszkodzenia. Aby temu zapobiec, można zastosować radiator lub wentylator, który zapewni odpowiednie chłodzenie. Dobrą praktyką jest także monitorowanie temperatury komponentów podczas pracy układu. W przypadku wystąpienia problemów, warto skorzystać z multimetru, aby sprawdzić napięcia i prądy w układzie. Poniżej znajduje się lista typowych problemów i ich rozwiązań dla szybkiej referencji.
- Problem: Niewłaściwe połączenia - Rozwiązanie: Sprawdź wszystkie połączenia i upewnij się, że są solidne.
- Problem: Zbyt niskie napięcie - Rozwiązanie: Użyj zasilacza o odpowiednich parametrach.
- Problem: Przegrzewanie się tranzystora - Rozwiązanie: Zastosuj radiator lub wentylator chłodzący.
Najczęstsze błędy podczas montażu regulatora obrotów
Podczas montażu regulatora obrotów silnika 12V można popełnić kilka typowych błędów, które mogą negatywnie wpłynąć na jego działanie. Jednym z najczęstszych błędów jest pominięcie odpowiedniej izolacji przewodów, co może prowadzić do zwarć. Innym problemem jest niewłaściwy dobór komponentów, co może skutkować niestabilnym działaniem układu. Ważne jest, aby przed rozpoczęciem montażu zapoznać się z dokumentacją techniczną używanych elementów. Warto także przeprowadzić testy na niskim napięciu, zanim podłączysz zasilanie do pełnej wartości.
Jak diagnozować i naprawiać problemy z regulatorem obrotów
Diagnozowanie problemów z regulatorem obrotów wymaga systematycznego podejścia i dobrej znajomości działania układu. W pierwszej kolejności warto sprawdzić wszystkie połączenia i upewnić się, że nie ma luźnych przewodów. Następnie, użyj multimetru, aby zmierzyć napięcia na różnych punktach układu. Jeśli silnik nie działa, sprawdź, czy zasilanie jest odpowiednie, a także czy tranzystor działa poprawnie. W przypadku, gdy układ działa niestabilnie, zwróć uwagę na ewentualne przegrzewanie się komponentów. Poniżej znajduje się schemat diagnostyczny, który może pomóc w szybkiej identyfikacji problemów.
Czytaj więcej: Chevrolet Trax jaki silnik wybrać, aby uniknąć wysokich kosztów?
Zaawansowane techniki sterowania silnikiem 12V z użyciem IoT
Integracja Internetu Rzeczy (IoT) z projektami regulatorów obrotów silników 12V otwiera nowe możliwości w zakresie automatyzacji i zdalnego sterowania. Dzięki zastosowaniu mikrokontrolerów, takich jak Raspberry Pi, można stworzyć system, który nie tylko monitoruje prędkość obrotową silnika, ale także umożliwia zdalne sterowanie przez aplikacje mobilne lub interfejsy webowe. Implementacja czujników, takich jak czujniki temperatury czy obciążenia, pozwala na zbieranie danych w czasie rzeczywistym, co z kolei umożliwia optymalizację pracy silnika i zwiększenie jego efektywności energetycznej.
W przyszłości, rozwój technologii 5G może znacząco wpłynąć na możliwości komunikacyjne w projektach IoT, umożliwiając szybsze przesyłanie danych i lepszą interakcję z urządzeniami. Wykorzystując chmurę obliczeniową do analizy danych, można wdrożyć zaawansowane algorytmy uczenia maszynowego, które będą przewidywać awarie silnika i automatycznie dostosowywać parametry pracy, co przyczyni się do dłuższej żywotności i niezawodności systemu. W ten sposób, połączenie mikrokontrolerów z IoT staje się kluczem do tworzenia inteligentnych i autonomicznych systemów sterowania silnikami.
