Co warto wiedzieć od razu o pomiarze mocy silnika elektrycznego
- Moc elektryczna pobierana z baterii lub sieci nie jest tym samym co moc mechaniczna na wale.
- Najszybszy pomiar daje iloczyn napięcia i prądu, ale to zwykle tylko przybliżenie mocy wejściowej.
- Dokładną moc wyjściową liczy się z momentu obrotowego i prędkości obrotowej.
- W aucie elektrycznym pomiar z OBD lub BMS bywa pomocny, ale nie zawsze zastępuje hamownię.
- Najczęstszy błąd to mieszanie mocy chwilowej, ciągłej i znamionowej.
Najpierw rozdziel moc pobieraną, mechaniczną i znamionową
Ja zawsze zaczynam od tego rozróżnienia, bo bez niego łatwo dojść do błędnego wniosku. Moc pobierana mówi, ile energii układ bierze z akumulatora albo sieci. Moc mechaniczna pokazuje, ile trafia na wał. Z kolei moc znamionowa to wartość referencyjna podana przez producenta w określonych warunkach pracy.
W praktyce te trzy liczby mogą się różnić całkiem wyraźnie. W napędzie elektrycznym część energii ginie na cieple, w falowniku, w łożyskach i w przekładni. Dlatego sam odczyt z instalacji nie odpowiada jeszcze na pytanie, ile naprawdę daje silnik. To właśnie dlatego dobór metody pomiaru ma większe znaczenie niż sam kalkulator.
- Moc wejściowa jest dobra do kontroli poboru energii i sprawności układu.
- Moc wyjściowa jest potrzebna, gdy chcesz ocenić realną pracę napędu.
- Moc ciągła jest ważniejsza od krótkiego szczytu, jeśli porównujesz samochody albo maszyny użytkowe.
Gdy masz już to uporządkowane, można wybrać sposób pomiaru, który pasuje do sytuacji, a nie tylko brzmi technicznie. Najprostsza ścieżka prowadzi przez napięcie i prąd, ale w napędzie elektrycznym to dopiero początek.
Zmierz moc z napięcia i prądu, gdy potrzebujesz szybkiego przybliżenia
To najłatwiejsza metoda, jeśli chcesz sprawdzić, ile silnik pobiera z zasilania. Dla prądu stałego wzór jest prosty: P = U × I. Jeśli bateria ma 400 V, a układ pobiera 100 A, chwilowa moc wejściowa wynosi około 40 kW. W samochodzie elektrycznym to dobry punkt startowy, ale nadal nie jest to moc mechaniczna na wale.
Przy prądzie zmiennym sprawa robi się bardziej złożona, bo trzeba uwzględnić współczynnik mocy. Dla układu trójfazowego korzysta się zwykle ze wzoru P = √3 × U × I × cosφ. Współczynnik mocy, czyli cosφ, pokazuje, jaka część energii faktycznie wykonuje pracę. Jeśli mierzysz napęd z falownikiem, zwykły multimetr często nie wystarczy, bo przebieg nie jest idealnie sinusoidalny.
- Ustal, czy mierzysz obwód DC po stronie baterii, czy AC po stronie silnika.
- Zmierz napięcie pod obciążeniem, a nie tylko wartość spoczynkową.
- Zmierz prąd w tym samym momencie pracy, najlepiej przy ustabilizowanym obciążeniu.

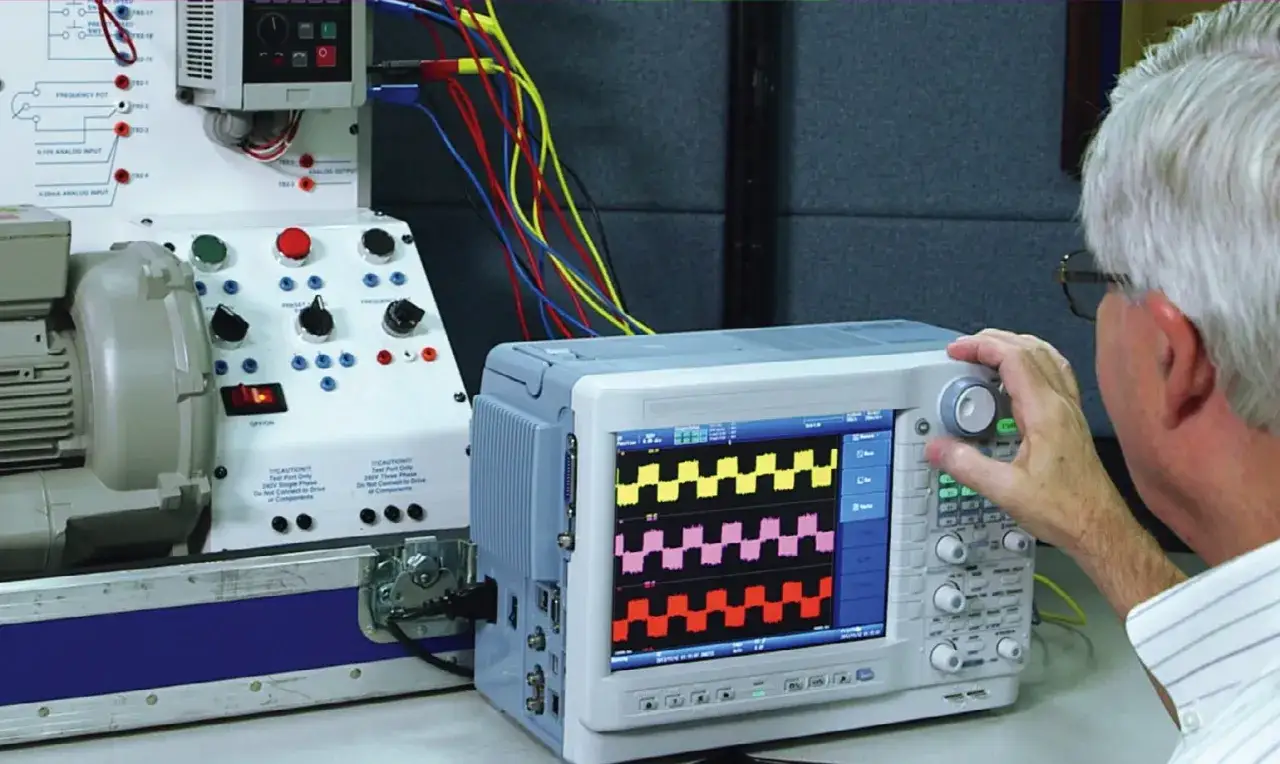

- Jeśli układ jest prądu zmiennego, użyj miernika true RMS albo analizatora mocy.
Ta metoda świetnie sprawdza się do szybkiej diagnostyki, ale ma jedno ograniczenie, o którym łatwo zapomnieć: pokazuje moc pobraną, nie moc oddaną. Jeśli chcesz zejść poziom niżej i policzyć wartość na wale, potrzebujesz innego zestawu danych.
Policz moc z momentu i obrotów, jeśli chcesz wynik na wale
To najbardziej klasyczna odpowiedź na pytanie o realną moc silnika. Liczysz ją z momentu obrotowego i prędkości obrotowej według wzoru: P [kW] = M [Nm] × n [obr./min] / 9550. Dzięki temu dostajesz moc mechaniczną, czyli to, co faktycznie wychodzi z wału silnika.
Przykład jest prosty: jeśli silnik ma 250 Nm przy 3000 obr./min, to moc wynosi około 78,5 kW. Taki wynik jest znacznie bardziej użyteczny niż sam moment albo same obroty, bo pokazuje pełen obraz pracy napędu. Właśnie dlatego producenci i testerzy tak często podają obie wartości razem.
Jest tu jednak ważny haczyk: wysoki moment przy zerowych obrotach nie oznacza jeszcze wysokiej mocy. Silnik może ruszać bardzo energicznie, ale dopóki wał się nie obraca, moc mechaniczna pozostaje zerowa. To jeden z powodów, dla których marketing lubi mieszać moment z mocą, choć to dwa różne parametry.
Do takiego pomiaru potrzebujesz czujnika momentu i pomiaru prędkości obrotowej, a w praktyce najczęściej całego stanowiska testowego. Jeśli nie masz dostępu do wału, pozostaje pomiar po stronie auta albo hamownia.
Kiedy potrzebna jest hamownia, a kiedy wystarczy odczyt z auta
W samochodzie elektrycznym nie zawsze da się dotrzeć bezpośrednio do silnika, więc wybór metody zależy od celu. Jeśli chcesz sprawdzić napęd diagnostycznie, często wystarczy odczyt z OBD, BMS albo pomiar poboru prądu. Jeśli zależy ci na dokładnym wyniku, potrzebna jest hamownia. Dla auta najczęściej używa się hamowni podwoziowej, a dla samego silnika - silnikowej.
| Metoda | Co pokazuje | Plusy | Ograniczenia |
|---|---|---|---|
| Pomiary napięcia i prądu | Moc pobieraną z zasilania | Szybka i tania diagnostyka | Nie pokazuje mocy mechanicznej i strat |
| Moment i obroty | Moc na wale | Dobry wynik techniczny | Wymaga dostępu do wału i czujników |
| Hamownia silnikowa | Moc wyjściową w kontrolowanych warunkach | Najwyższa dokładność | Droższa i mniej dostępna |
| Hamownia podwoziowa | Moc na kołach | Dobra do auta i testów drogowych | Uwzględnia straty całego napędu |
| OBD / BMS | Dane operacyjne układu | Wygodny odczyt w samochodzie | Zakres danych zależy od auta |
W praktyce najwięcej sensu ma połączenie dwóch rzeczy: odczytu danych z auta i porównania ich z testem w kontrolowanych warunkach. Taki układ pozwala odróżnić realny problem od zwykłych strat napędu, a to już prowadzi prosto do najczęstszych błędów pomiarowych.
Najczęstsze błędy, które fałszują wynik
Przy pomiarze mocy silnika elektrycznego najczęściej psują wynik nie same urządzenia, tylko sposób ich użycia. Jeden nieuważny skrót potrafi zawyżyć albo zaniżyć rezultat na tyle, że porównanie przestaje mieć sens.
- Mieszanie mocy pobieranej z mocą mechaniczną.
- Liczenie z napięcia spoczynkowego zamiast napięcia pod obciążeniem.
- Pomijanie cosφ w układach prądu zmiennego.
- Używanie zwykłego miernika do przebiegów z falownika.
- Porównywanie wyniku chwilowego z mocą ciągłą podaną przez producenta.
- Pomiar bez uwzględnienia temperatury baterii, silnika i elektroniki mocy.
Jak wykorzystać wynik, żeby porównanie miało sens
Gdy mam wynik, nie patrzę na niego w oderwaniu od kontekstu. Najpierw sprawdzam, czy chodzi o moc na wale, na kołach czy po stronie baterii, bo bez tego liczba niewiele mówi. Potem porównuję ten sam punkt pracy: podobne obroty, podobne obciążenie i zbliżoną temperaturę układu.
To szczególnie ważne w samochodach elektrycznych. Układ może ograniczyć moc, jeśli bateria jest zimna, zbyt rozgrzana albo słabo naładowana. Może też chwilowo oddawać więcej, gdy warunki są idealne, a to łatwo pomylić z trwałą przewagą konstrukcyjną. Dlatego przy ocenie auta patrzę nie tylko na szczyt, ale też na przebieg momentu i moc ciągłą.
- Porównuj wyniki z tego samego punktu pomiaru.
- Zapisuj temperaturę i stan naładowania.
- Oddziel moc chwilową od mocy ciągłej.
- Jeśli to możliwe, mierz w kilku punktach obrotów, a nie tylko raz.
Gdy wracam do pytania, jak zmierzyć moc silnika elektrycznego, zawsze zaczynam od wyboru punktu pomiaru: zasilanie, wał albo koła. Dopiero potem ma sens liczenie i porównywanie wyników, bo bez tego łatwo pomylić parametry, które w praktyce mówią o zupełnie różnych rzeczach.
