W układzie ładowania najczęściej nie psuje się od razu sam alternator, tylko element, który ma go pobudzić do pracy: kontrolka, przewód D+/L, masa, pasek albo regulator. Dlatego zanim ktokolwiek wymieni podzespół w ciemno, warto przejść przez prostą diagnostykę i sprawdzić, co naprawdę blokuje ładowanie. Pokażę, jak wzbudzić alternator do ładowania, kiedy wystarczy szybki test instalacji, a kiedy problem siedzi już w samym urządzeniu.
Najpierw wzbudzenie, potem sam alternator
- Jeśli akumulator ma mniej niż 12,4 V na postoju, najpierw go doładuj, bo zaniżone napięcie fałszuje diagnozę.
- W klasycznym układzie wzbudzenie idzie przez kontrolkę ładowania i zacisk D+/L/61.
- Sprawny układ zwykle trzyma 13,8-14,4 V, a w niektórych autach sterowanych inteligentnie nawet szerzej, zależnie od strategii ładowania.
- Podczas testów podnieś obroty do około 2000-2500 obr./min, bo na biegu jałowym alternator nie zawsze pokaże pełną wydajność.
- Nie odłączaj akumulatora przy pracującym silniku, bo można uszkodzić regulator i elektronikę pojazdu.
Co musi się stać, żeby alternator zaczął ładować

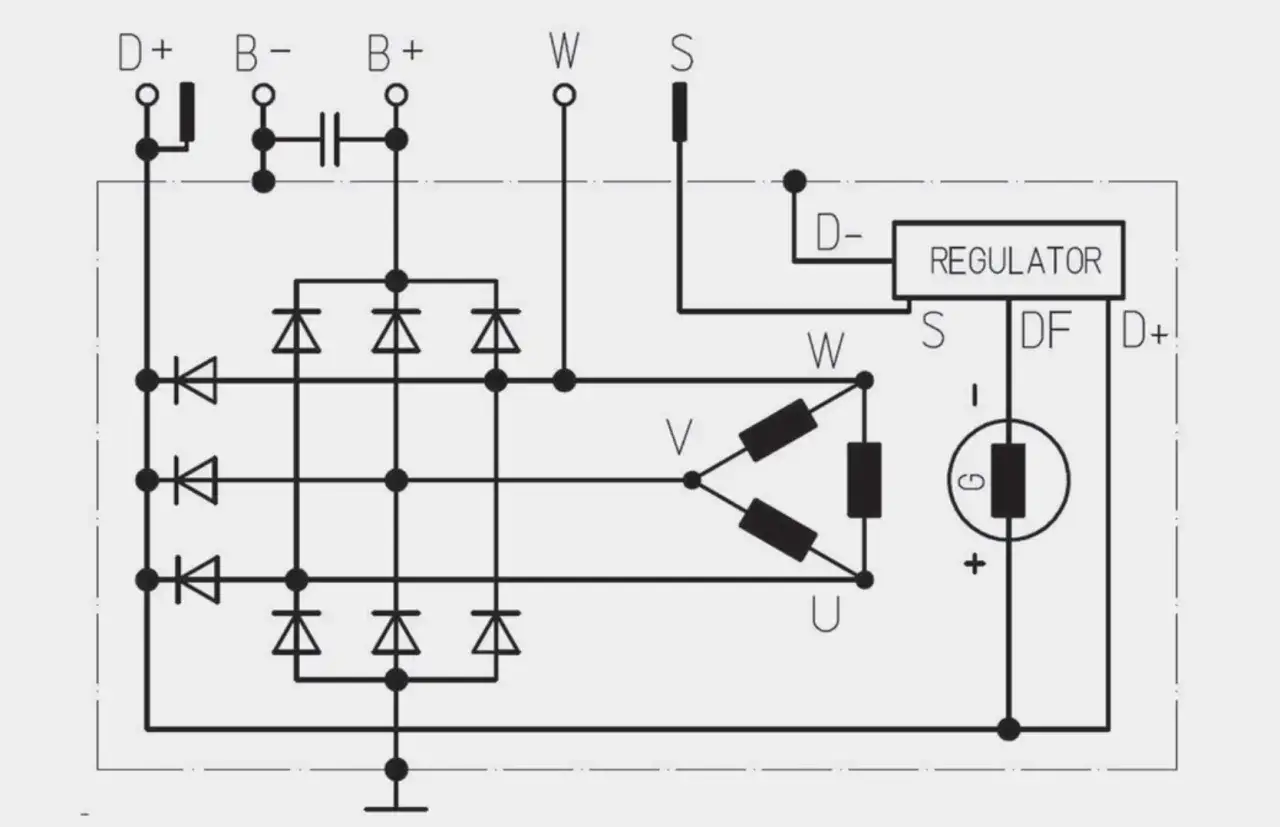

Alternator nie zaczyna pracy „sam z siebie”. Najpierw wirnik musi dostać prąd wzbudzenia, czyli niewielki prąd tworzący pole magnetyczne. Dopiero wtedy w stojanie pojawia się napięcie, które po prostowaniu zasila instalację i ładuje akumulator. W klasycznym aucie ten pierwszy impuls idzie zwykle przez kontrolkę ładowania na zacisk D+/L/61, a potem przez regulator do uzwojenia wzbudzenia.
Ja patrzę na ten układ jak na prosty obwód logiczny: jeśli napięcie po obu stronach kontrolki się wyrówna, lampka gaśnie, a alternator przejmuje zasilanie odbiorników. Jeśli coś przerwie ten tor, układ może nie ruszyć wcale albo wzbudzi się dopiero po wyższych obrotach.
| Element | Rola | Co zdradza jego awaria |
|---|---|---|
| B+ | Główne wyjście prądowe do akumulatora i instalacji | Brak ładowania albo duży spadek napięcia pod obciążeniem |
| D+/L/61 | Prąd wzbudzenia i sygnał dla kontrolki | Kontrolka nie świeci, świeci stale albo ładowanie pojawia się dopiero po dodaniu gazu |
| Masa | Droga powrotu prądu | Niestabilne napięcie, grzanie przewodów, dziwne zachowanie regulatora |
| LIN / ECU | Sterowanie w nowoczesnych autach | Bez diagnostyki komputerowej łatwo trafić w zły trop |
Warto też pamiętać o jednej rzeczy, którą kierowcy często mylą z usterką: w alternatorach samowzbudnych ładowanie potrafi pojawić się dopiero po wyższych obrotach, czasem około 1500-2000 obr./min. To nie zawsze oznacza awarię, ale już sygnał, że układ jest na granicy poprawnej pracy. Z takim kontekstem od razu przechodzę do prostych kontroli, bo właśnie tam najczęściej leży problem.
Najpierw wyklucz proste usterki
Najwięcej czasu oszczędza mi sprawdzenie czterech rzeczy: stanu akumulatora, paska, masy i przewodu wzbudzenia. Gdy napięcie spoczynkowe akumulatora spada poniżej 12,4 V, układ potrafi zachowywać się tak, jakby alternator był uszkodzony, choć problem zaczyna się znacznie wcześniej. Jeśli po doładowaniu akumulatora objawy znikają albo wyraźnie słabną, nie szukałbym awarii w alternatorze na ślepo.
| Objaw | Co sprawdzam w pierwszej kolejności | Co to zwykle oznacza |
|---|---|---|
| Kontrolka ładowania nie zapala się po włączeniu zapłonu | Żarówkę kontrolki, bezpiecznik, stacyjkę i przewód D+/L | Brak wzbudzenia wstępnego albo przerwa w obwodzie kontrolki |
| Kontrolka świeci lub miga na pracującym silniku | Masy, złącza, regulator i szczotki | Spadki napięcia, niestabilne wzbudzenie albo usterka alternatora |
| Napięcie na B+ różni się od napięcia na akumulatorze o więcej niż 0,5 V | Przewód plusowy i połączenia masowe | Za duży opór w instalacji, korozja lub luźne konektory |
| Pisk paska albo ładowanie dopiero po wyższych obrotach | Pasek, napinacz i koło pasowe z wolnym biegiem | Poślizg napędu, słaby naciąg albo zużyty napinacz |
Przy zdrowym układzie, po rozgrzaniu i z włączonym obciążeniem, napięcie zwykle trzyma się w okolicach 13,7-15,0 V, a w klasycznych samochodach najczęściej widzę zakres 13,8-14,4 V. Jeśli te wartości są poza normą, najpierw patrzę na instalację, a dopiero potem na sam alternator. To prowadzi już do właściwego wzbudzenia i bezpiecznego testu działania.
Jak bezpiecznie pobudzić układ do pracy krok po kroku
W klasycznym aucie wzbudzenie odbywa się niemal samo: po zapłonie kontrolka podaje niewielki prąd na zacisk D+/L, a po uruchomieniu silnika alternator przejmuje zasilanie. Jeśli jednak obwód jest przerwany, robię tylko test tymczasowy i bardzo ostrożnie. Nie używam przypadkowego kawałka przewodu, bo przy złym pinie łatwo uszkodzić regulator albo elektronikę auta.
W klasycznym alternatorze z kontrolką ładowania
- Sprawdzam, czy kontrolka ładowania świeci po włączeniu zapłonu. Jeśli nie, najpierw naprawiam obwód kontrolki, bo bez tego wzbudzenie może w ogóle nie ruszyć.
- Uruchamiam silnik i podnoszę obroty do około 2000-2500 obr./min. W wielu autach właśnie wtedy alternator pokazuje pełną wydajność i da się odróżnić słabe wzbudzenie od całkowitej awarii.
- Jeśli ładowania nadal brak, podaję +12 V na D+/L przez żarówkę próbną 1-5 W albo rezystor. To bezpieczniejszy test niż twarde mostkowanie przewodem, bo ogranicza prąd wzbudzenia.
- Jeśli po takim teście alternator zaczyna ładować, szukam przerwy w przewodzie, zaśniedziałego złącza, uszkodzonej kontrolki albo słabego styku w stacyjce.
- Jeśli nic się nie zmienia, przestaję wymuszać wzbudzenie i przechodzę do sprawdzenia regulatora, szczotek, pierścieni ślizgowych oraz uzwojenia wirnika.
Przeczytaj również: Jak wyjąć alternator Golf 4 1.9 TDI - uniknij problemów podczas wymiany
W układzie ze sterowaniem LIN
Gdy alternator jest sterowany przez ECU, nie traktuję D+/L jak prostego wejścia do ręcznego pobudzania. Tu najpierw sprawdzam błędy, wartości rzeczywiste i komunikację LIN, bo niewłaściwe podanie napięcia może dać więcej szkody niż pożytku. W takich autach „brak ładowania na postoju” nie zawsze oznacza usterkę, bo sterownik potrafi celowo ograniczać pracę alternatora zależnie od temperatury, obciążenia i strategii oszczędzania paliwa.
Jeśli po tych testach układ zaczyna pracować, to jeszcze nie jest moment, żeby zamknąć temat. Teraz sprawdzam, czy ładowanie jest stabilne, a nie tylko chwilowo wywołane prostym pobudzeniem.
Gdy ładowania nadal brak, szukam usterki w samym alternatorze
Jeżeli wzbudzenie zostało podane prawidłowo, a napięcie nadal nie wraca do normy, problem zwykle siedzi już w środku alternatora albo w jego napędzie. Najczęściej widzę zużyte szczotki, zabrudzone pierścienie ślizgowe, uszkodzony regulator albo diody prostownicze. Rzadziej winny jest sam wirnik, ale też nie wolno go skreślać bez pomiaru.
| Objaw | Najbardziej prawdopodobna przyczyna | Co robię dalej |
|---|---|---|
| Lampka żarzy się na biegu jałowym, a gaśnie dopiero po dodaniu gazu | Zużyte szczotki, zabrudzone pierścienie ślizgowe albo zbyt słaby napęd | Sprawdzam szczotki, regulator, napinacz i koło pasowe |
| Napięcie skacze, a światła pulsują | Regulator napięcia albo jedna z diod prostowniczych | Mierzę tętnienia i sprawdzam mostek prostowniczy |
| Kontrolka świeci mimo wyższych obrotów | Przerwa w D+/L, zwarcie do masy lub uszkodzony regulator | Testuję przewód, masę i sam alternator |
| Akumulator rozładowuje się po zgaszeniu silnika | Przebita dioda dodatnia albo upływ w alternatorze | Odłączam alternator do testu i sprawdzam pobór prądu spoczynkowego |
Przy diagnostyce lubię zaczynać od prostego pomiaru napięcia na zacisku B+ względem masy alternatora. Jeśli różnica względem napięcia na klemach akumulatora przekracza 0,5 V, nie tłumaczę tego od razu samym alternatorem. Często problemem jest zwykły opór na połączeniu, korozja albo słaba masa silnika do nadwozia. To banalne, ale właśnie takie rzeczy najłatwiej przeoczyć.
Różne konstrukcje wymagają innego podejścia
Nie każdy alternator zachowuje się tak samo. W praktyce dzielę je na trzy grupy, bo od tego zależy sposób diagnozy i to, czy w ogóle wolno coś „wzbudzać” ręcznie. W starszym, klasycznym układzie można pracować z kontrolką i prostym testem. W nowoczesnym, sterowanym przez LIN, ręczne podawanie napięcia bywa błędem. A alternator samowzbudny z jednym przewodem potrafi zmylić, bo działa dopiero po osiągnięciu odpowiednich obrotów.
| Typ alternatora | Jak się wzbudza | Co to oznacza w praktyce |
|---|---|---|
| Klasyczny z D+/L/61 | Przez kontrolkę ładowania i prąd po zapłonie | Można wykonać test z żarówką próbną lub rezystorem i szybko odróżnić przerwę w instalacji od awarii alternatora |
| Samowzbudny lub jednoprzewodowy | Przez magnetyzm szczątkowy i wzrost obrotów, często około 1500-2000 obr./min | Na biegu jałowym może wyglądać na martwy, choć po przegazowaniu zacznie ładować |
| Sterowany przez LIN lub ECU | Na komendę sterownika, zależnie od obciążenia i strategii ładowania | Bez diagnostyki komputerowej łatwo pomylić tryb pracy z usterką |
Właśnie dlatego nie lubię uniwersalnych rad w stylu „podaj plus i zobacz, co się stanie”. W jednych autach to pomaga, w innych może uszkodzić regulator albo moduł sterujący. Jeśli wiem, że samochód ma inteligentne ładowanie, najpierw patrzę na schemat i komunikację, a dopiero potem na samą mechanikę alternatora. To oszczędza czas i pieniądze.
Po udanym wzbudzeniu sprawdź jeszcze te trzy rzeczy
Jeżeli alternator zaczął ładować po teście, nie kończę diagnostyki na samym fakcie, że lampka zgasła. Sprawdzam jeszcze, czy układ trzyma napięcie pod obciążeniem, czy przewody nie grzeją się i czy akumulator po doładowaniu rzeczywiście odzyskuje pojemność. W przeciwnym razie samochód wróci z tym samym problemem po kilku dniach.
- Przy włączonych światłach, dmuchawie i ogrzewaniu szyby napięcie powinno nadal mieścić się w typowym zakresie 13,7-15,0 V, a w klasycznych autach najczęściej w okolicach 13,8-14,4 V.
- Różnica między napięciem na B+ a napięciem na klemach akumulatora nie powinna przekraczać 0,5 V.
- Jeśli po naładowaniu akumulator nadal pokazuje mniej niż 12,4 V na postoju, traktuję go jako osobny problem, a nie tylko skutek słabego alternatora.
- Jeśli pojawia się zapach spalenizny, wyraźne grzanie konektorów albo miganie świateł, przerywam jazdę i wracam do pomiarów.
W praktyce cała sztuka polega na rozróżnieniu, czy brak ładowania wynika z braku wzbudzenia, czy z uszkodzenia samego alternatora. Jeśli zaczynasz od kontrolki, paska, masy i przewodu D+/L, oszczędzasz czas i nie wymieniasz części w ciemno. Gdy układ jest sterowany LIN albo objawy nie zmieniają się po prostych testach, lepiej przejść do pomiarów diod, regulatora i uzwojenia wirnika niż dalej eksperymentować.
