Czujnik położenia wałka rozrządu wygląda niepozornie, ale bez niego sterownik silnika traci ważny punkt odniesienia przy ustawianiu wtrysku i zapłonu. Gdy zaczyna szwankować, auto potrafi odpalać gorzej, pracować nierówno, tracić moc albo przechodzić w tryb awaryjny. Poniżej rozkładam ten temat na proste elementy: jak działa, po czym poznać usterkę, jak ją diagnozować i ile realnie kosztuje naprawa.
Najważniejsze informacje o tym czujniku w jednym miejscu
- To czujnik synchronizacji - podaje sterownikowi informację o położeniu wałka, żeby precyzyjnie ustawić wtrysk, zapłon i zmienne fazy rozrządu.
- Najczęstsze objawy awarii to dłuższy rozruch, falowanie obrotów, spadek mocy, szarpanie, gaśnięcie silnika i kontrolka check engine.
- Nie każda usterka oznacza winny czujnik - podobne objawy dają też przewody, wtyczka, koło sygnałowe i sam rozrząd.
- Diagnostykę zaczynam od OBD2, potem oglądam złącze i wiązkę, a dopiero później mierzę sygnał.
- Koszt naprawy zwykle nie jest wysoki - część najczęściej kosztuje 50-500 zł, a robocizna zwykle 100-250 zł, choć przy trudnym dostępie rachunek rośnie.
Jak działa czujnik położenia wałka rozrządu w silniku
Najprościej mówiąc, ten element pilnuje, w jakiej fazie pracy znajduje się wałek rozrządu, a więc pośrednio - który cylinder jest gotowy do wtrysku i zapłonu. Sterownik silnika porównuje jego sygnał z informacją z wału korbowego i na tej podstawie wyznacza bardzo dokładny moment podania paliwa oraz wyzwolenia iskry.
W praktyce daje to trzy ważne korzyści: lepszy rozruch, stabilniejszą pracę jednostki i mniejszą emisję spalin. W nowszych silnikach sygnał z tego czujnika jest też potrzebny do sterowania zmiennymi fazami rozrządu, czyli układem, który przesuwa moment otwarcia i zamknięcia zaworów w zależności od obciążenia.
W nowoczesnych konstrukcjach czujnik pracuje bezdotykowo, najczęściej jako Hall lub czujnik magnetorezystancyjny. To ważne, bo taki typ pomiaru jest szybki i odporny na normalne zużycie mechaniczne, a sterownik dostaje informację niemal natychmiast po uruchomieniu silnika. To właśnie dlatego tak drobny element potrafi realnie wpływać na kulturę pracy całej jednostki. Następny krok to zrozumienie, gdzie go szukać i dlaczego lokalizacja ma znaczenie dla diagnozy.
Gdzie jest zamontowany i jakie są jego typy

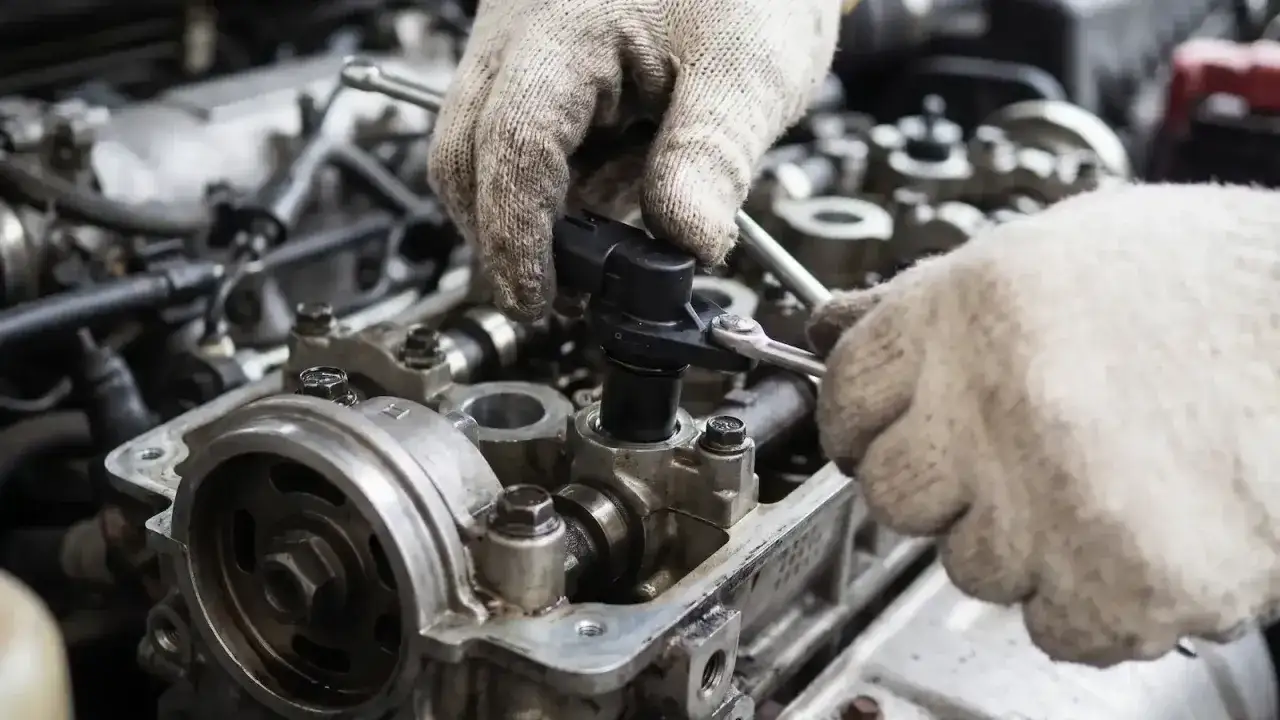

W większości aut czujnik siedzi w głowicy silnika, blisko wałka rozrządu albo koła sygnałowego. W silnikach rzędowych często znajduje się z przodu lub z tyłu głowicy, a w jednostkach V bardzo często występują dwa czujniki - po jednym na każdą głowicę.
To, co wygląda na prosty detal, w praktyce zależy od konstrukcji. Jedne czujniki odczytują metalowy element sygnałowy z użyciem efektu Halla, inne korzystają z technologii magnetorezystancyjnej. Różni się też sposób montażu i wymagana szczelina robocza; w niektórych konstrukcjach mówimy o zakresie rzędu 0,2-1,8 mm, więc nawet drobne przestawienie potrafi zaburzyć odczyt.
Ja zawsze zwracam uwagę na jeszcze jedną rzecz: nie każdy problem z rozruchem oznacza sam czujnik. Jeśli lokalizacja jest trudna, element bywa zalany olejem, a wiązka pracuje w wysokiej temperaturze, pierwsze podejrzenie powinno dotyczyć nie tylko samej elektroniki, ale też stanu złącza i przewodów. Kiedy wiadomo już, gdzie to siedzi, łatwiej przejść do objawów, które kierowca widzi na co dzień.
Po czym poznać usterkę bez zgadywania
Objawy awarii często są niejednoznaczne, bo bardzo łatwo pomylić je z problemem cewek, świec, paliwa albo czujnika wału korbowego. Dlatego patrzę na cały zestaw symptomów, a nie na jeden sygnał wyrwany z kontekstu. Najbardziej typowe są problemy z uruchamianiem silnika, falujące obroty i spadek płynności przy przyspieszaniu.
| Objaw | Jak to zwykle wygląda w aucie | Co sprawdzam jako pierwsze |
|---|---|---|
| Długi rozruch | Silnik kręci dłużej niż zwykle, częściej na ciepło niż na zimno | Sygnał czujnika, wtyczkę, zasilanie i masę |
| Falowanie obrotów | Bieg jałowy jest niestabilny, silnik „pływa” i traci kulturę pracy | Odczyt błędów, szczelinę montażową, stan wiązki |
| Spadek mocy i szarpanie | Auto reaguje ospale, szczególnie przy mocniejszym gazie | Porównanie sygnału z wałkiem i wałem korbowym |
| Kontrolka check engine | Na zegarach zapala się lampka silnika, czasem bez innych objawów | Kody DTC i dane bieżące z ECU |
| Gaśnięcie silnika | Jednostka potrafi zgasnąć na postoju albo podczas dojazdu do skrzyżowania | Stabilność sygnału, szczególnie na rozgrzanym silniku |
Jeśli widzę tylko jeden z tych objawów, jeszcze nie zakładam winy jednego elementu. Jeśli pojawiają się dwa lub trzy naraz, podejrzenie rośnie, ale nadal trzeba to potwierdzić pomiarem, bo bardzo podobnie zachowuje się też układ zapłonowy albo sam rozrząd. Właśnie dlatego kolejna sekcja jest o diagnostyce, a nie o wymianie „na próbę”.
Jak diagnozuję problem krok po kroku
Ja zaczynam od odczytu błędów, bo bez tego łatwo wymienić sprawny element i nie rozwiązać problemu. W praktyce skaner OBD2 potrafi pokazać kody z rodziny P0335-P0349, ale sam kod nie zawsze oznacza wyłącznie uszkodzony czujnik - czasem wskazuje na obwód, korelację sygnałów albo problem mechaniczny w rozrządzie.
Najpierw odczyt błędów i danych bieżących
Sprawdzam, czy błąd pojawia się stale, czy tylko okresowo. Jeśli zapis jest sporadyczny, szukam problemu, który ujawnia się na ciepło, przy wilgoci albo po wstrząsach. To często zawęża pole poszukiwań bardziej niż sama kontrolka na desce rozdzielczej.
Potem oględziny złącza i wiązki
Następny krok to wtyczka, przewody i okolice montażu. Szukam oleju w złączu, przetartej izolacji, utlenionych pinów i śladów przegrzania. Jeśli zasilanie albo masa są niestabilne, czujnik może wyglądać na uszkodzony, choć winna jest instalacja.
Przeczytaj również: Numer silnika w dowodzie rejestracyjnym - Dlaczego go tam nie ma?
Na końcu pomiar sygnału
Multimetr przydaje się do sprawdzenia zasilania i ciągłości przewodów, ale nie pokaże jakości przebiegu. Do pełnej diagnozy używam oscyloskopu, bo dopiero on ujawnia zniekształcenia sygnału, spadki napięcia i zanik impulsów. Przy czujniku Halla prawidłowy sygnał powinien być czysty i stabilny, zwykle w logice 0/5 V.
Jeśli wynik nadal jest niejednoznaczny, porównuję go z sygnałem z wału korbowego. Właśnie to zestawienie najczęściej pokazuje, czy problemem jest elektronika czujnika, czy mechanika po stronie rozrządu. To prowadzi już prosto do pytania, czym ten element różni się od czujnika wału korbowego.
Czym różni się od czujnika wału korbowego
Te dwa czujniki są często mylone, a pracują razem, nie zamiast siebie. Jeden odpowiada za informację o położeniu wałka, drugi o położeniu wału korbowego, a sterownik potrzebuje obu sygnałów, żeby ustalić dokładny moment zapłonu i wtrysku. Bez tego silnik traci synchronizację.
| Element | Co mierzy | Na co wpływa | Co się dzieje przy awarii |
|---|---|---|---|
| Czujnik wałka | Położenie fazowe wałka rozrządu | Wtrysk, zapłon, zmienne fazy rozrządu | Trudniejszy rozruch, nierówna praca, tryb awaryjny |
| Czujnik wału | Prędkość i pozycję wału korbowego | Synchronizacja całego silnika | Silnik może w ogóle nie odpalić albo zgasnąć natychmiast |
Różnica jest praktyczna, nie teoretyczna. Uszkodzenie czujnika wałka często pozwala jeszcze dojechać do warsztatu, choć z wyraźnymi objawami. Awaria czujnika wału bywa bardziej brutalna - auto potrafi po prostu odmówić współpracy. To rozróżnienie oszczędza sporo niepotrzebnych wydatków, a dalej zostaje już tylko kwestia ceny i opłacalności naprawy.
Ile kosztuje wymiana i od czego zależy rachunek
Na polskim rynku ceny są szerokie, bo zależą od marki auta, rodzaju czujnika i dostępu do miejsca montażu. W prostych przypadkach sam czujnik kupisz zwykle za 50-150 zł w wersji zamiennika, a oryginalna część OEM najczęściej kosztuje 200-500 zł. Do tego dochodzi robocizna, która najczęściej mieści się w widełkach 100-250 zł, ale przy trudnym demontażu potrafi dojść do 400 zł.
| Pozycja | Typowe widełki | Od czego zależy cena |
|---|---|---|
| Część zamienna | 50-150 zł | Marka, jakość wykonania, zgodność z konkretnym silnikiem |
| Część OEM | 200-500 zł | Producent auta, wersja silnika, dostępność na rynku |
| Robocizna | 100-250 zł | Dostęp do czujnika, konieczność demontażu osłon lub dolotu |
| Łączny rachunek | Najczęściej 150-650 zł | Układ części i czasu pracy mechanika |
Przy łatwym dostępie można trafić nawet na ofertę około 140-150 zł za samą wymianę, ale to raczej dolna półka niż reguła. Ja patrzę na ten koszt szerzej: jeśli awaria wynika tylko z samego czujnika, naprawa jest szybka i opłacalna. Jeśli jednak problem siedzi głębiej, na przykład w rozrządzie albo w wiązce, samo podmieniające podejście tylko marnuje czas i pieniądze. Właśnie dlatego przed wymianą warto sprawdzić kilka rzeczy jeszcze raz.
Co jeszcze sprawdzam, zanim wymienię sam element
Największy błąd, jaki widzę, to wymiana czujnika bez weryfikacji otoczenia. Ja zawsze sprawdzam też rzeczy, które potrafią udawać jego awarię, a są dużo bardziej przyziemne. W praktyce najczęściej chodzi o wiązkę, wtyczkę albo mechanikę rozrządu.
- Wtyczka i piny - luźne styki, korozja i olej w złączu potrafią urwać sygnał tylko na chwilę.
- Wiązka elektryczna - przetarcia przy głowicy lub osłonach często ujawniają się dopiero po rozgrzaniu.
- Koło sygnałowe - jeśli jest uszkodzone, zabrudzone albo poluzowane, czujnik czyta błędne położenie.
- Fazy rozrządu - rozciągnięty łańcuch lub przestawiony pasek potrafią dać objawy bardzo podobne do awarii czujnika.
- Pamięć sterownika - po naprawie czasem trzeba skasować błędy i wykonać jazdę próbną, żeby ECU wróciło do normalnej pracy.
Jeśli objawy nie znikają po wymianie samego elementu, nie zatrzymuję się na tym jednym tropie. Sprawdzam korelację sygnałów, stan rozrządu i instalację elektryczną, bo to właśnie tam najczęściej kryje się prawdziwa przyczyna problemu. Dobrze postawiona diagnoza oszczędza więcej niż najtańsza część na półce.
